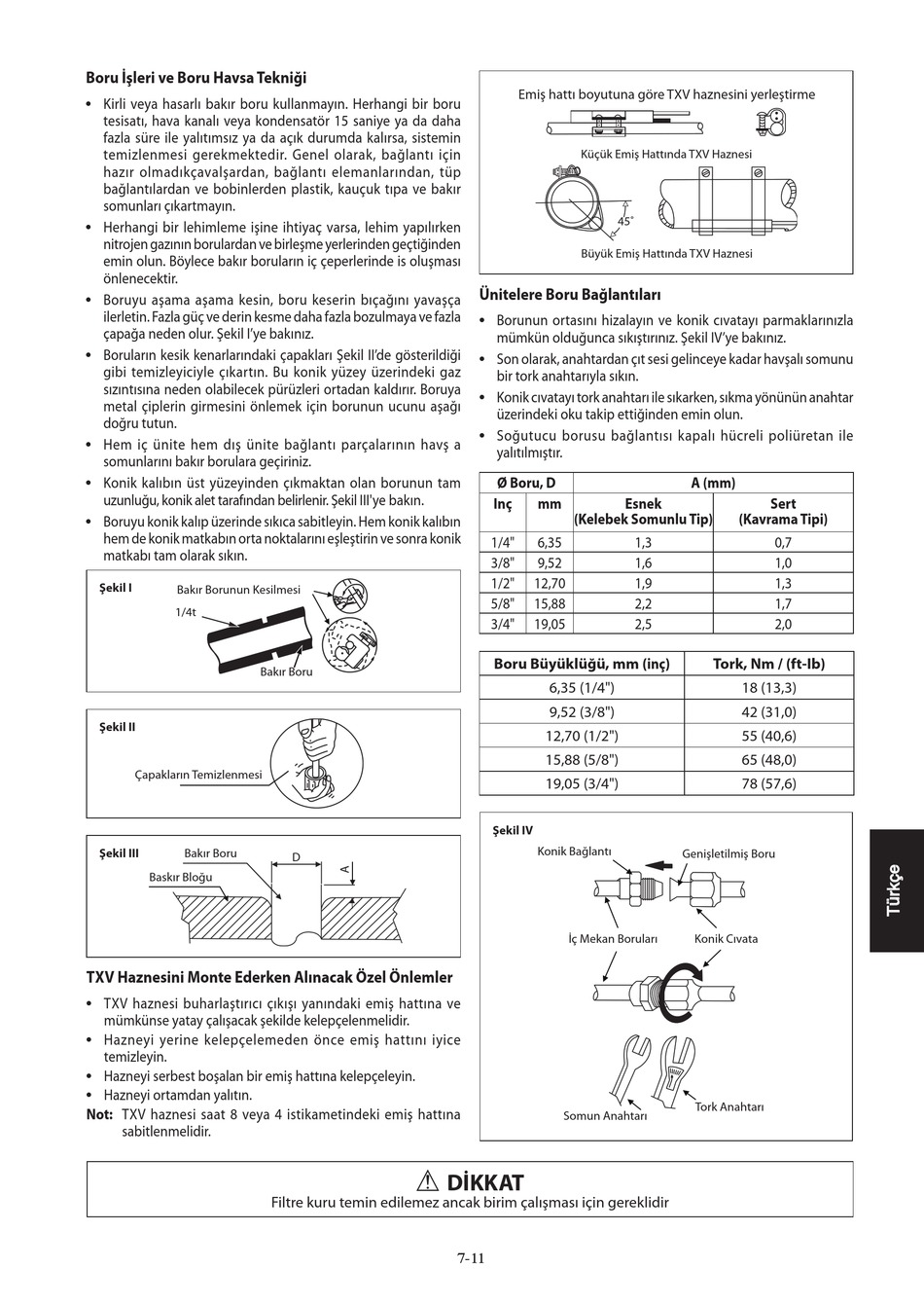

Daikin FDYMP75DXV1 Installationshandbuch Seite 133

Boru İşleri ve Boru Havsa Tekniği
• Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir boru
tesisatı, hava kanalı veya kondensatör 15 saniye ya da daha
fazla süre ile yalıtımsız ya da açık durumda kalırsa, sistemin
temizlenmesi gerekmektedir. Genel olarak, bağlantı için
hazır olmadıkçavalşardan, bağlantı elemanlarından, tüp
bağlantılardan ve bobinlerden plastik, kauçuk tıpa ve bakır
somunları çıkartmayın.
•
Herhangi bir lehimleme işine ihtiyaç varsa, lehim yapılırken
nitrojen gazının borulardan ve birleşme yerlerinden geçtiğinden
emin olun. Böylece bakır boruların iç çeperlerinde is oluşması
önlenecektir.
•
Boruyu aşama aşama kesin, boru keserin bıçağını yavaşça
ilerletin. Fazla güç ve derin kesme daha fazla bozulmaya ve fazla
çapağa neden olur. Şekil I'ye bakınız.
• Boruların kesik kenarlarındaki çapakları Şekil II'de gösterildiği
gibi temizleyiciyle çıkartın. Bu konik yüzey üzerindeki gaz
sızıntısına neden olabilecek pürüzleri ortadan kaldırır. Boruya
metal çiplerin girmesini önlemek için borunun ucunu aşağı
doğru tutun.
•
Hem iç ünite hem dış ünite bağlantı parçalarının havş a
somunlarını bakır borulara geçiriniz.
•
Konik kalıbın üst yüzeyinden çıkmaktan olan borunun tam
uzunluğu, konik alet tarafından belirlenir. Şekil III'ye bakın.
• Boruyu konik kalıp üzerinde sıkıca sabitleyin. Hem konik kalıbın
hem de konik matkabın orta noktalarını eşleştirin ve sonra konik
matkabı tam olarak sıkın.
Şekil I
Bakır Borunun Kesilmesi
1/4t
Bakır Boru
Şekil II
Çapakların Temizlenmesi
Şekil III Bakır Boru
Baskır Bloğu
TXV Haznesini Monte Ederken Alınacak Özel Önlemler
• TXV haznesi buharlaştırıcı çıkışı yanındaki emiş hattına ve
mümkünse yatay çalışacak şekilde kelepçelenmelidir.
• Hazneyi yerine kelepçelemeden önce emiş hattını iyice
temizleyin.
• Hazneyi serbest boşalan bir emiş hattına kelepçeleyin.
• Hazneyi ortamdan yalıtın.
Not: TXV haznesi saat 8 veya 4 istikametindeki emiş hattına
sabitlenmelidir.
D
! DİKKAT
Filtre kuru temin edilemez ancak birim çalışması için gereklidir
Emiş hattı boyutuna göre TXV haznesini yerleştirme
Küçük Emiş Hattında TXV Haznesi
45˚
Büyük Emiş Hattında TXV Haznesi
Ünitelere Boru Bağlantıları
•
Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla
mümkün olduğunca sıkıştırınız. Şekil IV'ye bakınız.
•
Son olarak, anahtardan çıt sesi gelinceye kadar havşalı somunu
bir tork anahtarıyla sıkın.
• Konik cıvatayı tork anahtarı ile sıkarken, sıkma yönünün anahtar
üzerindeki oku takip ettiğinden emin olun.
• Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile
yalıtılmıştır.
Ø Boru, D
Inç mm Esnek
(Kelebek Somunlu Tip)
1/4" 6,35
3/8" 9,52
1/2" 12,70
5/8" 15,88
3/4" 19,05
Boru Büyüklüğü, mm (inç)
6,35 (1/4")
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
Şekil IV
Konik Bağlantı
İç Mekan Boruları
Somun Anahtarı
7-11
A (mm)
Sert
(Kavrama Tipi)
1,3 0,7
1,6 1,0
1,9 1,3
2,2 1,7
2,5 2,0
Tork, Nm / (ft-Ib)
18 (13,3)
42 (31,0)
55 (40,6)
65 (48,0)
78 (57,6)
Genişletilmiş Boru
Konik Cıvata
Tork Anahtarı
