Batteriewechsel (Mit Wechselrahmen) - Linde R14 Betriebsanleitung

Tägliche Prüfungen und Arbeiten vor Inbetriebnahme

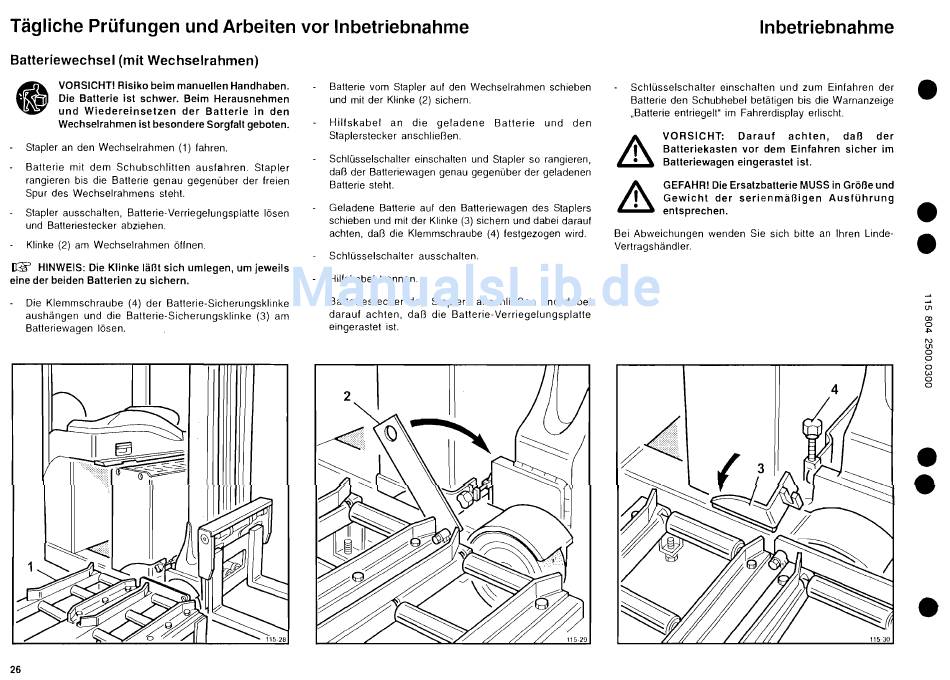

Batteriewechsel (mit Wechselrahmen)
•
VORSICHT! Risiko beim manuellen Handhaben.
Die Batterie ist schwer. Beim Herausnehmen
und Wiedereinsetzen der Batterie in den
Wechselrahmen ist besondere Sorgfalt geboten.
Stapler an den Wechselrahmen (1) fahren.
Batterie mit dem Schubschlitten ausfahren. Stapler
rangieren bis die Batterie genau gegenüber der freien
Spur des Wechselrahmens steht.
Stapler ausschalten, Batterie- Verriegelungsplatte lösen
und Batteriestecker abziehen.
Klinke (2) am Wechselrahmen öffnen.
U§ HINWEIS: Die Klinke läßt sich umlegen, um jeweils
eine der beiden Batterien zu sichern.
26
Die Klemmschraube (4) der Batterie-Sicherungsklinke
aushängen und die Batterie-Sicherungsklinke (3) am
Batteriewagen lösen.
-~7
Batterie vom Stapler auf den Wechselrahmen schieben
und mit der Klinke (2) sichern.
Hilfskabel an die geladene Batterie und den
Staplerstecker anschließen.
Schlüsselschalter einschalten und Stapler so rangieren,
daß der Batteriewagen genau gegenüber der geladenen
Batterie steht.
Geladene Batterie auf den Batteriewagen des Staplers
schieben und mit der Klinke (3) sichern und dabei darauf
achten, daß die Klemmschraube (4) festgezogen wird.
Schlüsselschalter ausschalten.
Hilfskabel trennen.
Batteriestecker des Staplers anschließen und dabei
darauf achten, daß die Batterie-Verriegelungsplatte
eingerastet ist.
Inbetriebnahme
Schlüsselschalter einschalten und zum Einfahren der
Batterie den Schubhebel betätigen bis die Warnanzeige
"Batterie entriegelt" im Fahrerdisplay erlischt.
VORSICHT: Darauf achten, daß der
Batteriekasten vor dem Einfahren sicher im
Batteriewagen eingerastet ist.
GEFAHR! Die Ersatzbatterie MUSS in Größe und
Gewicht der serienmäßigen Ausführung
entsprechen.
Bei Abweichungen wenden Sie sich bitte an Ihren Linde-
Vertragshändler.
