Hydraulikplan - Linde R14 Betriebsanleitung

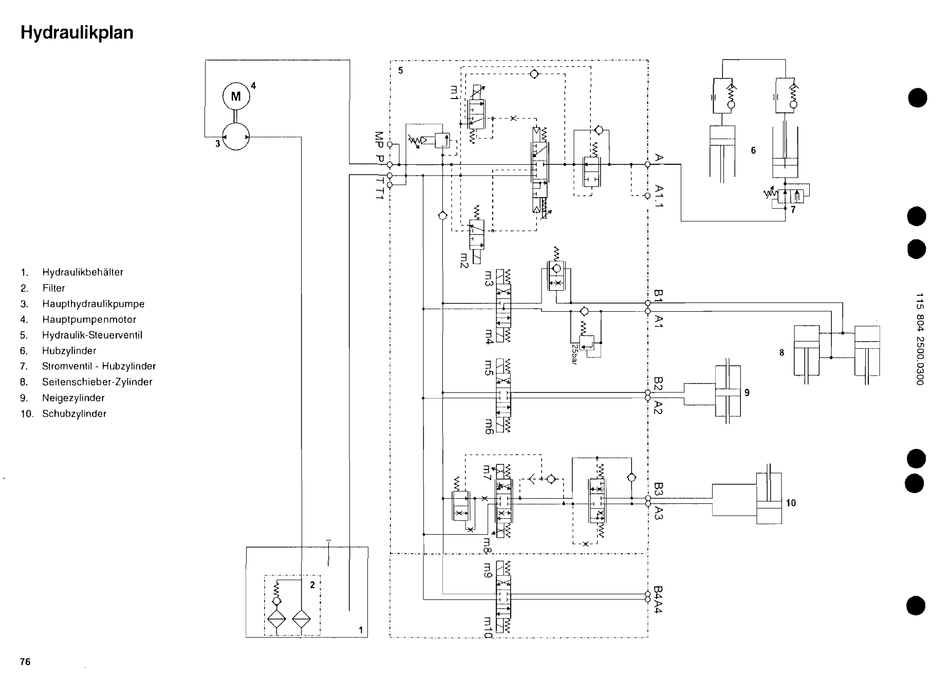

Hydraulikplan
-I
-I
1.
Hydraulikbehälter
2. Filter
3. Haupthydraulikpumpe
4.
Hauptpumpenmotor
5. Hydraulik-Steuerventil
6. Hubzylinder
7.
Stromventil - Hubzylinder
8. Seitenschieber-Zylinder
9. Neigezylinder
10. Schubzylinder
