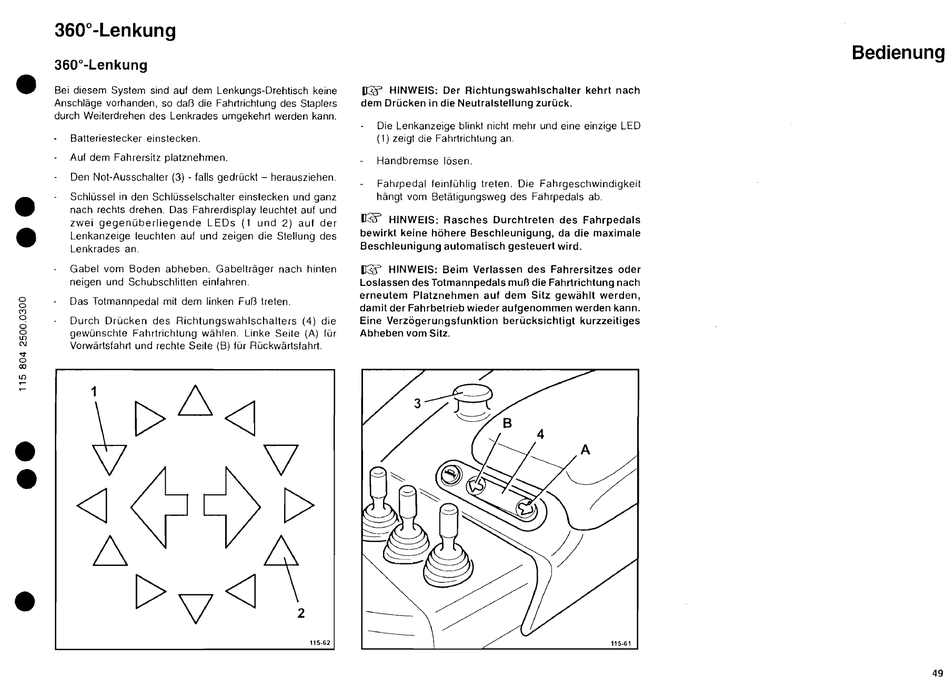

Bei diesem System sind auf dem Lenkungs-Drehtisch keine
Anschläge vorhanden, so daß die Fahrtrichtung des Staplers
durch Weiterdrehen des Lenkrades umgekehrt werden kann.
Batteriestecker einstecken.
Auf dem Fahrersitz platznehmen.
Den Not-Ausschalter (3) - falls gedrückt - herausziehen.
Schlüssel in den Schlüsselschalter einstecken und ganz
nach rechts drehen. Das Fahrerdisplay leuchtet auf und
zwei gegenüberliegende LEDs (1 und 2) auf der
Lenkanzeige leuchten auf und zeigen die Stellung des
Lenkrades an.
Gabel vom Boden abheben. Gabelträger nach hinten
neigen und Schubschlitten einfahren.
Das Totmannpedal mit dem linken Fuß treten.
Durch Drücken des Richtungswahlschalters (4) die
gewünschte Fahrtrichtung wählen. Linke Seite (A) für
Vorwärtsfahrt und rechte Seite (B) für Rückwärtsfahrt.
1
115-62
lGd
HINWEIS: Der Richtungswahlschalter kehrt nach
dem Drücken in die Neutralstellung zurück.
Die Lenkanzeige blinkt nicht mehr und eine einzige LED
(1) zeigt die Fahrtrichtung an.
Handbremse lösen.
Fahrpedal feinfühlig treten. Die Fahrgeschwindigkeit
hängt vom Betätigungsweg des Fahrpedals ab.
lBr'
HINWEIS: Rasches Durchtreten des Fahrpedals
bewirkt keine höhere Beschleunigung, da die maximale
Beschleunigung automatisch gesteuert wird.
lBr'
HINWEIS: Beim Verlassen des Fahrersitzes oder
Loslassen des Totmannpedals muß die Fahrtrichtung nach
erneutem Platznehmen auf dem Sitz gewählt werden,
damit der Fahrbetrieb wieder aufgenommen werden kann.
Eine Verzögerungsfunktion berücksichtigt kurzzeitiges
Abheben vom Sitz.
115-61
Bedienung
49
