Hubhöhenanzeige - LHI (Sonderausrüstung)
Die Hubhöhenanzeige (LHI) zeigt die Position der Gabel an.
~
HINWEIS: Das Fahrer-Display zeigt normalerweise
die Hubhöheninformation an, wenn eine Hubhöhenanzeige
eingebaut ist. Diese Informationen werden ebenfalls auf
einem am Fahrerschutzdach montierten Zusatz-Display·
angezeigt.

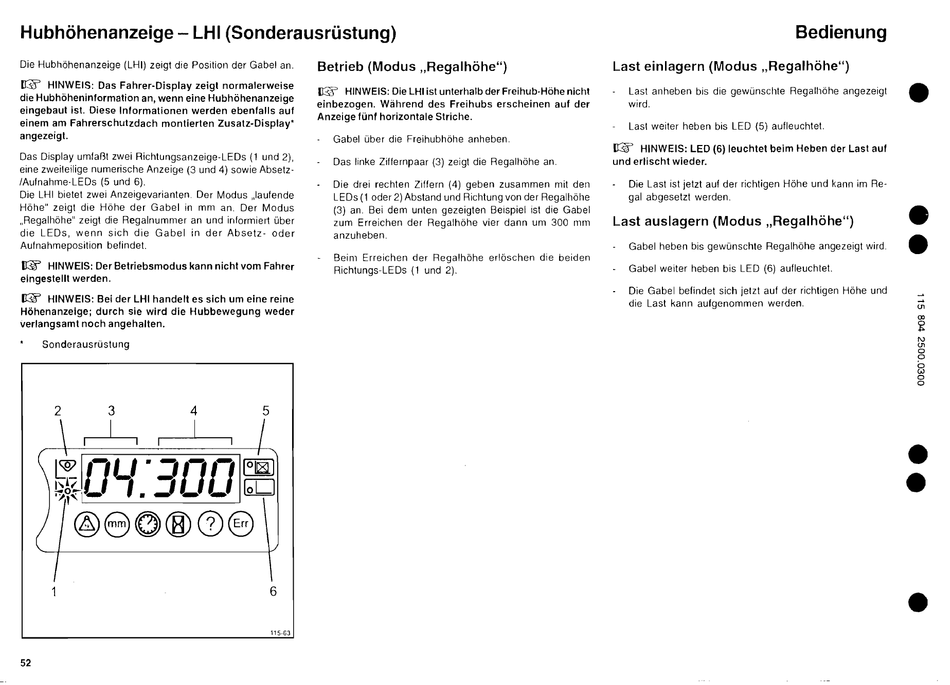

Das Display umfaßt zwei Richtungsanzeige-LEDs (1 und 2),
eine zweiteilige numerische Anzeige (3 und 4) sowie Absetz-
/Aufnahme-LEDs (5 und 6).
Die LHI bietet zwei Anzeigevarianten. Der Modus "laufende
Höhe" zeigt die Höhe der Gabel in mm an. Der Modus
"Regalhöhe" zeigt die Regalnummer an und informiert über
die LEDs, wenn sich die Gabel in der Absetz- oder
Aufnahmeposition befindet.
~ HINWEIS: Der Betriebsmodus kann nicht vom Fahrer
eingestellt werden,
~ HINWEIS: Bei der LHI handelt es sich um eine reine
Höhenanzeige; durch sie wird die Hubbewegung weder
verlangsamt noch angehalten.
Sonderausrüstung
2 5
1 6
115·63
52
Betrieb (Modus "Regalhöhe")
IGF
HINWEIS: Die LHI ist unterhalb der Freihub-Höhe nicht
einbezogen. Während des Freihubs erscheinen auf der
Anzeige fünf horizontale Striche.
Gabel über die Freihubhöhe anheben.
Das linke Ziffernpaar (3) zeigt die Regalhöhe an.
Die drei rechten Ziffern (4) geben zusammen mit den
LEDs (1 oder 2) Abstand und Richtung von der Regalhöhe
(3) an. Bei dem unten gezeigten Beispiel ist die Gabel
zum Erreichen der Regalhöhe vier dann um 300 mm
anzuheben.
Beim Erreichen der Regalhöhe erlöschen die beiden
Richtungs-LEDs (1 und 2).
Bedienung
Last einlagern (Modus "Regalhöhe")
Last anheben bis die gewünschte Regalhöhe angezeigt
wird.
Last weiter heben bis LED (5) aufleuchtet.
~ HINWEIS: LED (6) leuchtet beim Heben der Last auf
und erlischt wieder.
Die Last ist jetzt auf der richtigen Höhe und kann im Re-
gal abgesetzt werden.
Last auslagern (Modus "Regal höhe")
Gabel heben bis gewünschte Regalhöhe angezeigt wird.
Gabel weiter heben bis LED (6) aufleuchtet.
Die Gabel befindet sich jetzt auf der richtigen Höhe und
die Last kann aufgenommen werden.
