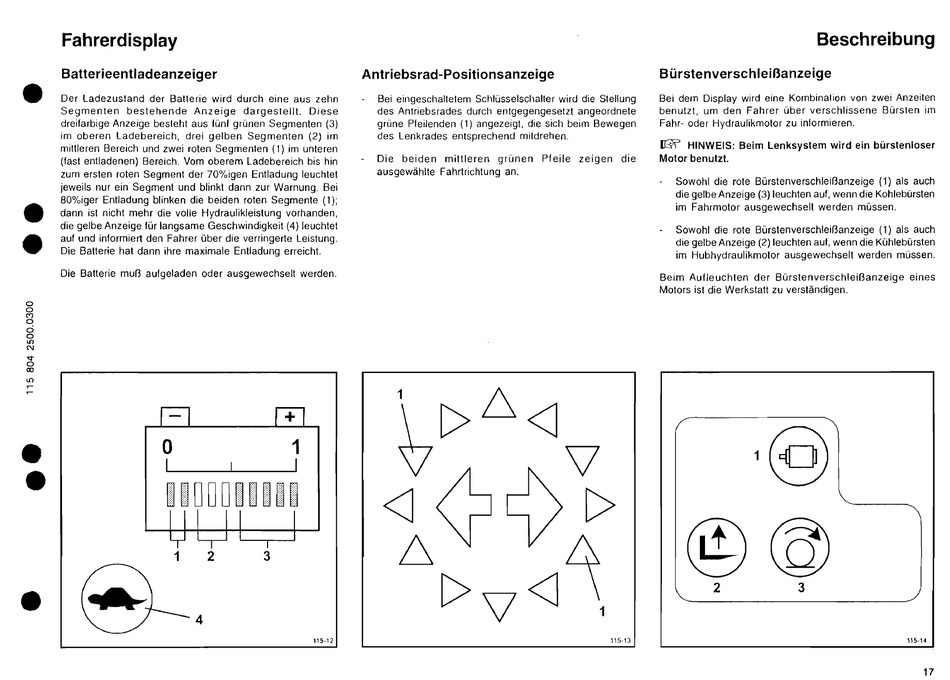

Fahrerdisplay
Batterieentladeanzeiger
Der Ladezustand der Batterie wird durch eine aus zehn
Segmenten bestehende Anzeige dargestellt. Diese
dreifarbige Anzeige besteht aus fünf grünen Segmenten (3)
im oberen Ladebereich, drei gelben Segmenten (2) im
mittleren Bereich und zwei roten Segmenten (1) im unteren
(fast entladenen) Bereich. Vom oberem Ladebereich bis hin
zum ersten roten Segment der 70%igen Entladung leuchtet
jeweils nur ein Segment und blinkt dann zur Warnung. Bei
80%iger Entladung blinken die beiden roten Segmente (1);
dann ist nicht mehr die volle Hydraulikleistung vorhanden,
die gelbe Anzeige für langsame Geschwindigkeit (4) leuchtet
auf und informiert den Fahrer über die verringerte Leistung.
Die Batterie hat dann ihre maximale Entladung erreicht.
Die Batterie muß aufgeladen oder ausgewechselt werden.
o
I
1 2
4
3
1
I
115·12
Antriebsrad-Positionsanzeige
Bei eingeschaltetem Schlüsselschalter wird die Stellung
des Antriebsrades durch entgegengesetzt angeordnete
grüne Pfeilenden (1) angezeigt, die sich beim Bewegen
des Lenkrades entsprechend mitdrehen.
Die beiden mittleren grünen Pfeile zeigen die
ausgewählte Fahrtrichtung an.
1
115·13
Beschreibung
Bürstenverschleißanzeige
Bei dem Display wird eine Kombination von zwei Anzeiten
benutzt, um den Fahrer über verschlissene Bürsten im
Fahr- oder Hydraulikmotor zu informieren.
~ HINWEIS: Beim Lenksystem wird ein bürstenloser
Motor benutzt.
Sowohl die rote Bürstenverschleißanzeige (1) als auch
die gelbe Anzeige (3) leuchten auf, wenn die Kohlebürsten
im Fahrmotor ausgewechselt werden müssen.
Sowohl die rote Bürstenverschleißanzeige (1) als auch
die gelbe Anzeige (2) leuchten auf, wenn die Kühlebürsten
im Hubhydraulikmotor ausgewechselt werden müssen.
Beim Aufleuchten der Bürstenverschleißanzeige eines
Motors ist die Werkstatt zu verständigen.
2 3
115·14
