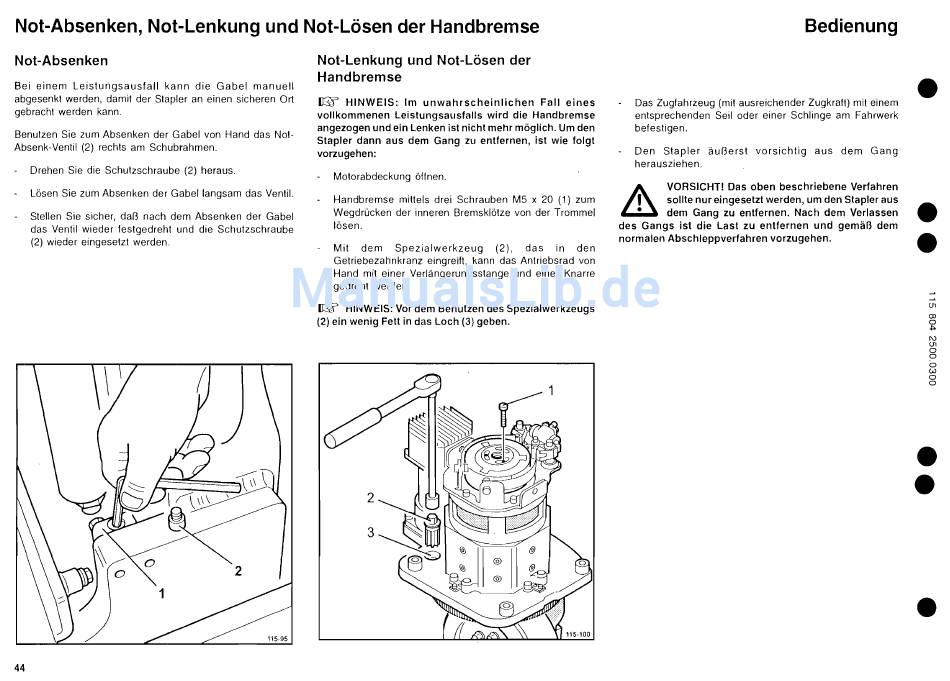

Not-Absenken, Not-Lenkung und Not-Lösen der Handbremse
Not-Absenken
Bei einem Leistungsausfall kann die Gabel manuell
abgesenkt werden, damit der Stapler an einen sicheren Ort
gebracht werden kann.
Benutzen Sie zum Absenken der Gabel
von
Hand das Not-
Absenk-Ventil (2) rechts am Schubrahmen.
44
Drehen Sie die Schutzschraube (2) heraus.
Lösen Sie zum Absenken der Gabel langsam das Ventil.
Stellen Sie sicher, daß nach dem Absenken der Gabel
das Ventil wieder festgedreht und die Schutzschraube
(2) wieder eingesetzt werden.
Not-Lenkung und Not-Lösen der
Handbremse
(J:]f' HINWEIS: Im unwahrscheinlichen Fall eines
vollkommenen Leistungsausfalls wird die Handbremse
angezogen und ein Lenken ist nicht mehr möglich. Um den
Stapler dann aus dem Gang zu entfernen, ist wie folgt
vorzugehen:
Motorabdeckung öffnen.
Handbremse mittels drei Schrauben M5 x 20 (1) zum
Wegdrücken der inneren Bremsklötze
von
der Trommel
lösen.
Mit dem Spezialwerkzeug (2), das in den
Getriebezahnkranz eingreift, kann das Antriebsrad
von
Hand mit einer Verlängerungsstange und einer Knarre
gedreht werden.
(J:]f' HINWEIS: Vor dem Benutzen des Spezialwerkzeugs
(2) ein wenig Fett in das Loch (3) geben.
Bedienung
Das Zugfahrzeug (mit ausreichender Zugkraft) mit einem
entsprechenden Seil oder einer Schlinge am Fahrwerk
befestigen.
Den Stapler äußerst vorsichtig aus dem Gang
herausziehen.
&
VORSICHT! Das oben beschriebene Verfahren
, sollte nur eingesetzt werden, um den Stapler aus
• dem Gang zu entfernen. Nach dem Verlassen
des Gangs ist die Last zu entfernen und gemäß dem
normalen Abschleppverfahren vorzugehen.
