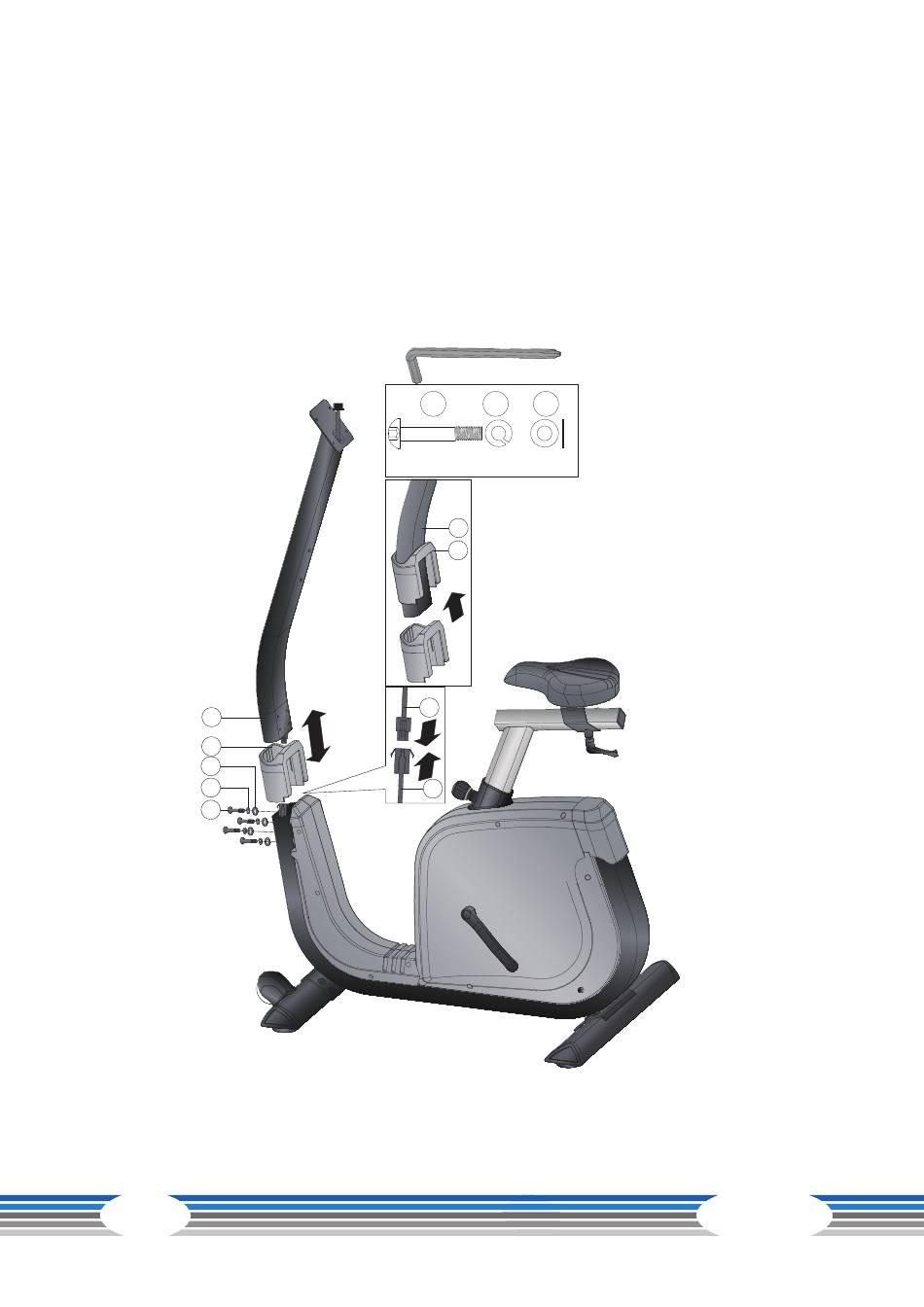

Schritt 3:
Montage des Lenkerrohrs
1.
Dieser Aufbauschritt sollte von mindestens 2 Personen durchgeführt werden.
2.
Zunächst nehmen Sie die obere Schutzabdeckung (28) ab (siehe Abb. a). Dann schließen Sie die
Computerkabel (72 & 73) an (siehe Abb. b).
3.
Stecken Sie das Lenkerrohr (29) auf den Hauptrahmen und befestigen Sie dies mit der
Distanzhülse (7), der Federscheibe (8) und der Inbusschraube (30). Legen Sie die obere
Schutzabdeckung zurück und befestigen Sie dies am Hauptrahmen.
29
28
7
8
30
16
30
8
7
M8*50
D15.4
D16
a
29
28
b
72
73
x4
BX70i
