Bowflex LateralX LX3 Zusätzliche Informationen Seite 8

™
Nota: Entre la imagen y su máquina puede haber diferencias (se muestra LX5).
Solo como referencia.

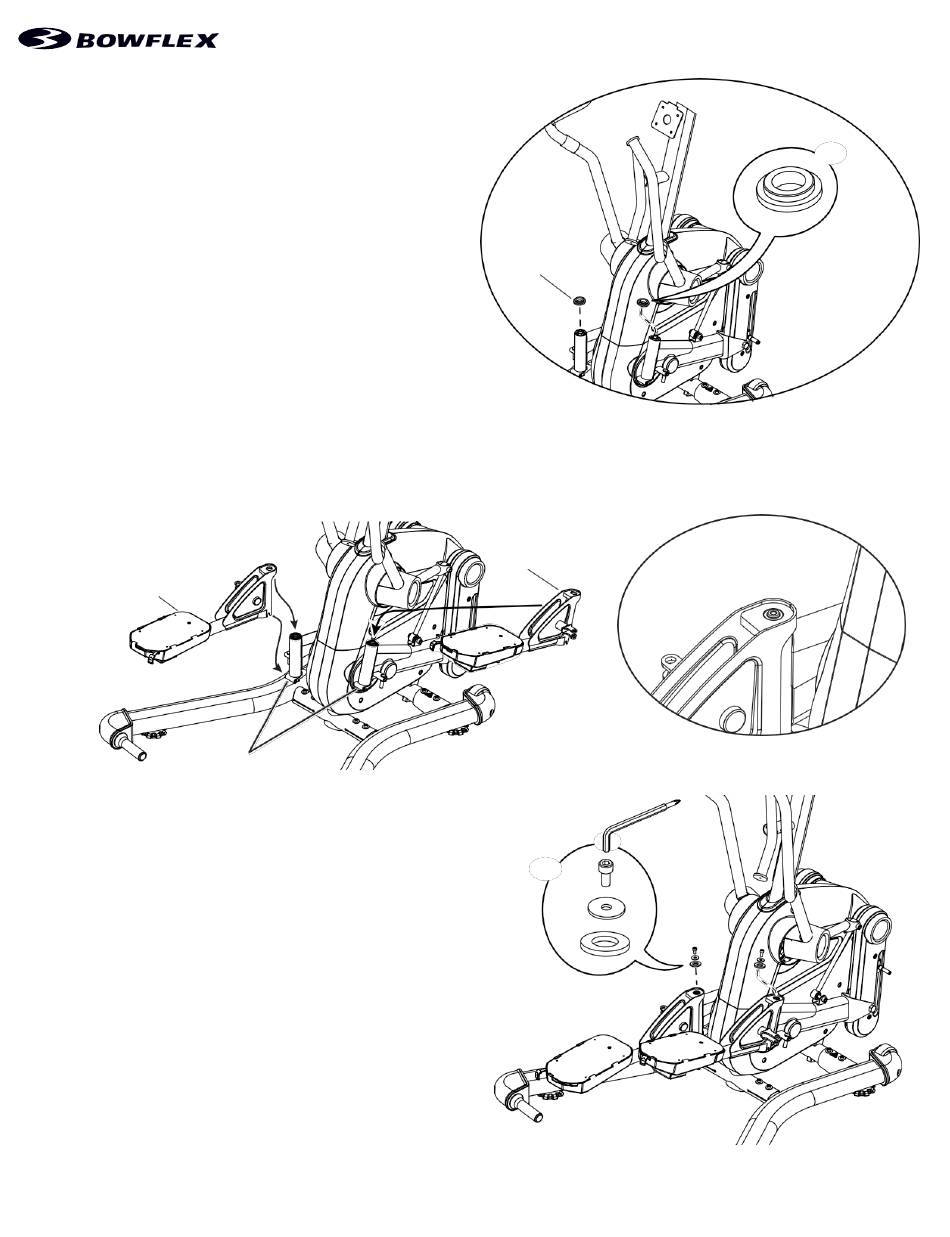

1. Coloque el anillo (N) en el inserto de la pieza de la biela. NO instale otras
arandelas todavía.
N
N
2. Baje el brazo del pedal en el anillo, y deslice el brazo del pedal en el soporte inferior (1a). Empuje hacia abajo y sostenga el brazo del pedal para asentar
completamente el brazo del pedal en el anillo.
Nota: Asegúrese de que el brazo del pedal esté asentado sobre el anillo. La parte superior del anillo debe ser visible en el orificio del brazo del pedal,
a ras con el orificio.
18
3. DESPUÉS de que el brazo del pedal esté en su sitio, coloque la arandela
grande (M, orificio grande) encima del orificio del brazo del pedal. A continuación,
coloque la arandela ancha (J, orificio pequeño) encima de la arandela grande
(M).
4. Instale el tornillo (C) a través de las arandelas (J, M) y el brazo del pedal,
apretando solo con los dedos.
™
1a
17
6mm
X2
C
J
M
8
Anexo
X2
