WAŻNE: To instrukcja uzupełniająca zawiera dodatkowe informacje umożliwiające prawidłowe złożenie Bowflex LateralX
Jeśli potrzebujesz pomocy, skontaktuj się z obsługą klienta lub z lokalnym dystrybutorem Bowflex. Aby znaleźć lokalnego dystrybutora, przejdź do:
www.nautilusinternational.com
Ten symbol oznacza potencjalnie niebezpieczną sytuację, której skutkiem może być śmierć lub poważne obrażenia.
Przeczytaj ze zrozumieniem I zapoznaj się z tą instrukcją. Zapoznaj się z oznaczeniami na urządzeniu.
Nautilus, Inc., www.NautilusInc.com - Obsługa klienta: Ameryka Północna (800) 605-3369, csnls@nautilus.com | poza USA www.nautilusinternational.com | Wydrukowano w
Chinach | © 2018 Nautilus, Inc. Bowflex, logo B i LateralX są znakami towarowymi należącymi do Nautilus, Inc. lub licencjonowanymi przez firmę Nautilus, Inc., które są
zarejestrowane lub w inny sposób chronione prawem powszechnym w Stanach Zjednoczonych i innych krajach. |
ORYGINALNY DOKUMENT - TYLKO WERSJA ANGIELSKA
Kompletne instrukcje bezpieczeństwa znajdują się w instrukcji montażu. Aby zmniejszyć ryzyko porażenia prądem lub
korzystania z urządzenia bez nadzoru, wyjmij zasilacz sieciowy z gniazdka ściennego i maszyna. Umieść zasilacz sieciowy
w bezpiecznym miejscu.
Montaż krok 2. Instalacja masztu konsoli do ramy
UWAGA: Przymocuj maszt konsoli do uchwytu podstawy i podłącz kable podstawy do kabli masztu. Nie dokręcaj w pełni, dopóki nie
zostanie zainstalowany cały osprzęt.

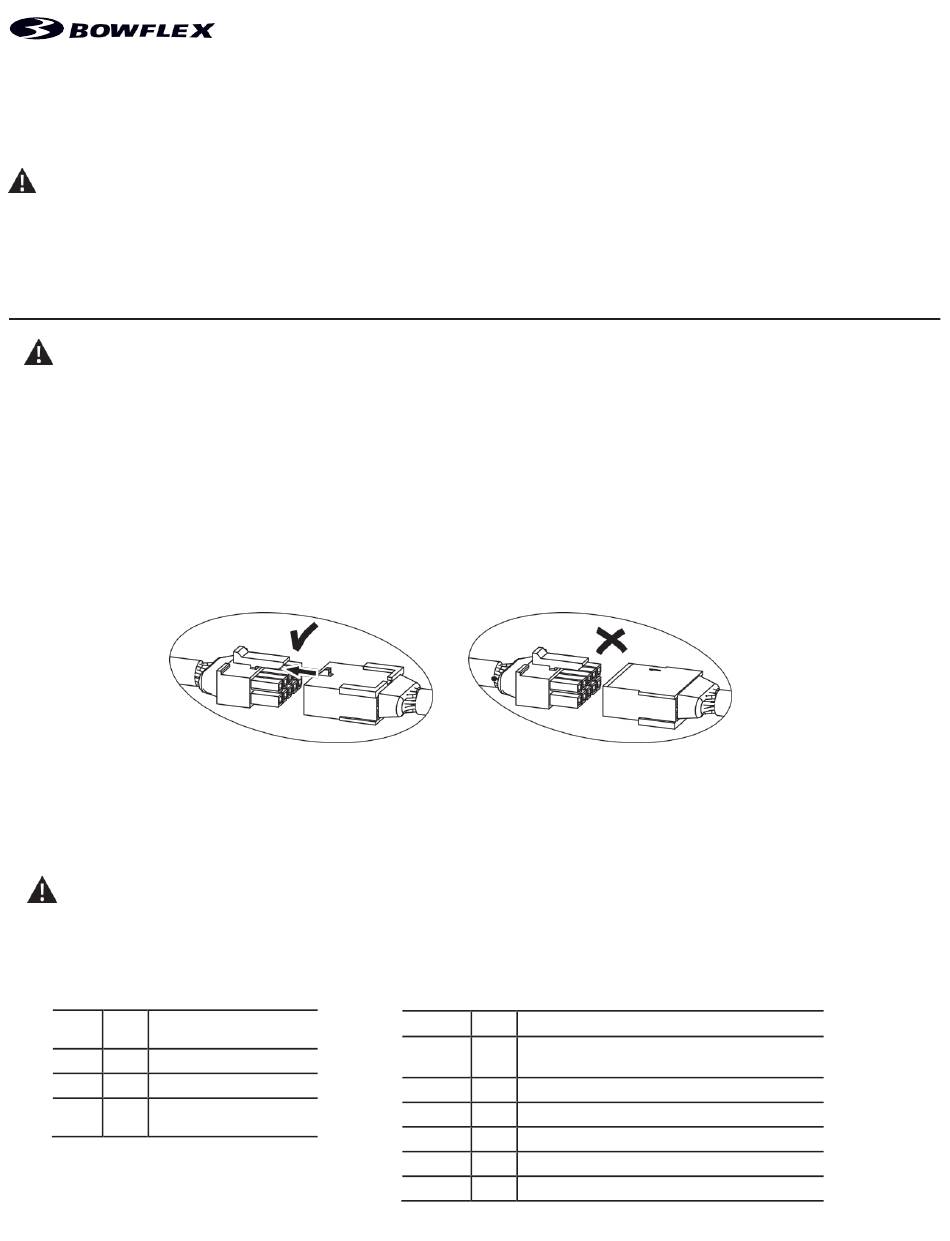

UWAGA: Sprawdź połączenia kablowe, aby upewnić się, że są one prawidłowo podłączone, tak aby zatrzaski blokujące były wyrównane i
zatrzaśnięte(rys). Jeśli połączenia kablowe są odwrócone, konsola nie włączy się lub przyciski statycznego uchwytu nie będą
działać.
Nie zaciskać przewodów.
Montaż krok 6.
Zamocuj ramiona pedału do ramion korbowych.
UWAGA:
Na niektórych częściach zastosowano naklejkę Pedał prawy („R") I lewy („L"), aby ułatwić montaż.
Aby uniknąć ewentualnych poważnych obrażeń, podczas zakładania ramienia pedału na ramiona korby, należy uważać, aby nie
złapać palców lub dłoni i nie przyciąć ich. W celu zapewnienia płynnej i cichej pracy maszyny należy zamontować odpowiednie
okucia i części w odpowiedniej kolejności.
Części
Czę
Iloś
Opis
ść
ć
17
1
Ramię pedału, prawy
18
1
Ramię pedału, lewy
2
Zaślepka
pedału
Tools
6mm klucz sześciokątny, imbus
Dodatkowe informacje o złączu kablowym i montażu pedałów
™
LateralX
™
Dla Bowflex
ramienia
LX3/LX3i/LX5/LX5i Lateral
™
Hardware
Część
Ilość Opis
2
Śruba z łbem stożkowym, M8 x16 z blokadą
C
gwintów
E
4
Podkładka płaska, M8 wąska
J
2
Podkładka płaska, M8 szeroka (24mm)
M
2
Podkładka płaska, M14 Regular (28mm)
2
N
Kołnież, Ramię górnego wałka pedału
4
Śruba z łbem stożkowym, M8x16
Q
1
Uzupełnienie
8021268.101518.A
™
LX3/LX3i/LX5/LX5i
