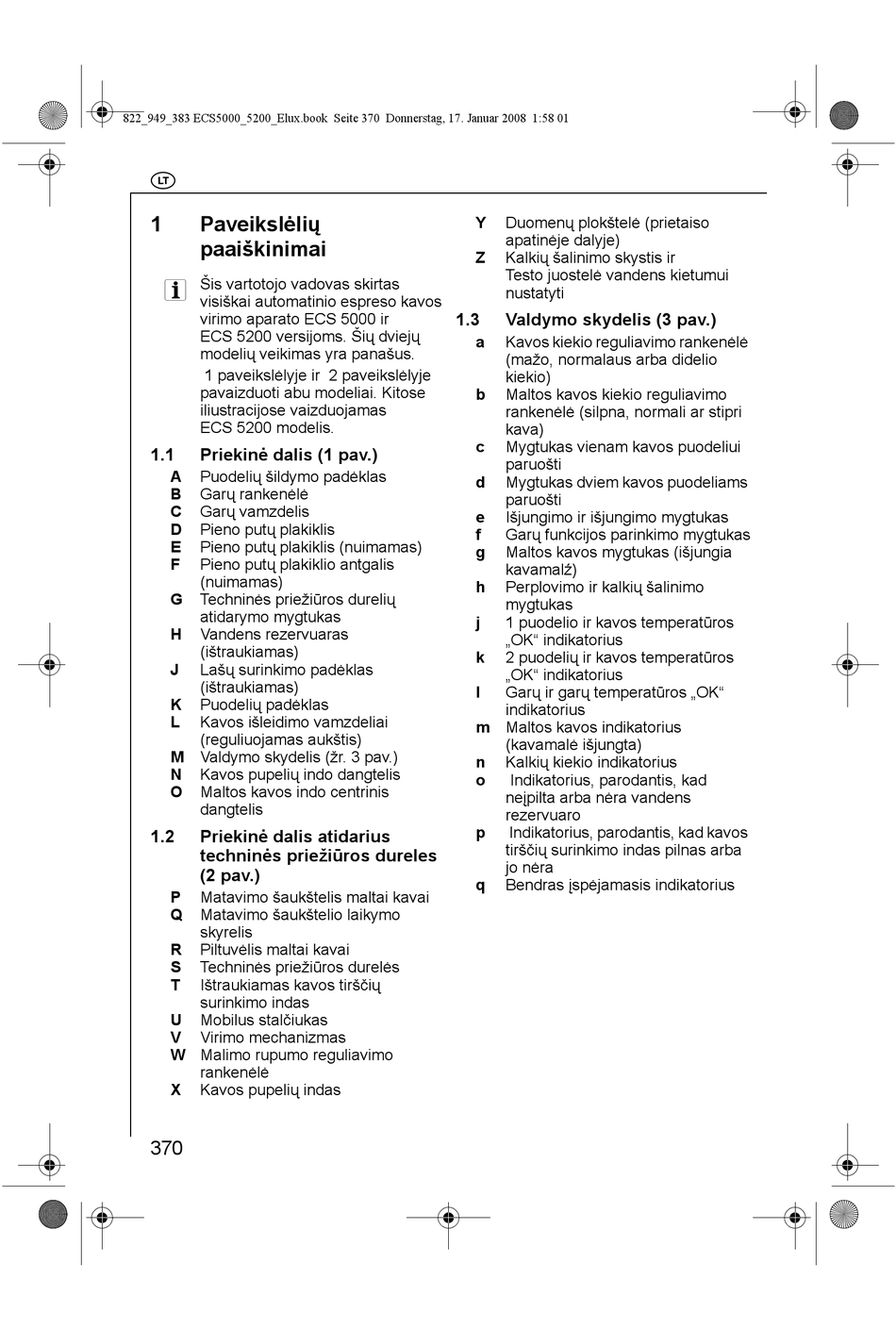

1 Paveikslėlių
paaiškinimai
Šis vartotojo vadovas skirtas
3
visiškai automatinio espreso kavos
virimo aparato ECS 5000 ir
ECS 5200 versijoms. Šių dviejų
modelių veikimas yra panašus.
1 paveikslėlyje ir 2 paveikslėlyje
pavaizduoti abu modeliai. Kitose
iliustracijose vaizduojamas
ECS 5200 modelis.
1.1 Priekinė dalis (1 pav.)
A Puodelių šildymo padėklas
B Garų rankenėlė
C Garų vamzdelis
D Pieno putų plakiklis
E Pieno putų plakiklis (nuimamas)
F Pieno putų plakiklio antgalis
(nuimamas)
G Techninės priežiūros durelių
atidarymo mygtukas
H Vandens rezervuaras
(ištraukiamas)
J Lašų surinkimo padėklas
(ištraukiamas)
K Puodelių padėklas
L Kavos išleidimo vamzdeliai
(reguliuojamas aukštis)
M Valdymo skydelis (žr. 3 pav.)
N Kavos pupelių indo dangtelis
O Maltos kavos indo centrinis
dangtelis
1.2 Priekinė dalis atidarius
techninės priežiūros dureles
(2 pav.)
P Matavimo šaukštelis maltai kavai
Q Matavimo šaukštelio laikymo
skyrelis
R Piltuvėlis maltai kavai
S Techninės priežiūros durelės
T Ištraukiamas kavos tirščių
surinkimo indas
U Mobilus stalčiukas
V Virimo mechanizmas
W Malimo rupumo reguliavimo
rankenėlė
X Kavos pupelių indas
370
Y Duomenų plokštelė (prietaiso
apatinėje dalyje)
Z Kalkių šalinimo skystis ir
Testo juostelė vandens kietumui
nustatyti
1.3

Valdymo skydelis (3 pav.)

a Kavos kiekio reguliavimo rankenėlė
(mažo, normalaus arba didelio
kiekio)
b Maltos kavos kiekio reguliavimo
rankenėlė (silpna, normali ar stipri
kava)
c Mygtukas vienam kavos puodeliui
paruošti
d Mygtukas dviem kavos puodeliams
paruošti
e Išjungimo ir išjungimo mygtukas
f Garų funkcijos parinkimo mygtukas
g Maltos kavos mygtukas (išjungia
kavamalź)
h Perplovimo ir kalkių šalinimo
mygtukas
j 1 puodelio ir kavos temperatūros
„OK" indikatorius
k 2 puodelių ir kavos temperatūros
„OK" indikatorius
l Garų ir garų temperatūros „OK"
indikatorius
m Maltos kavos indikatorius
(kavamalė išjungta)
n Kalkių kiekio indikatorius
o Indikatorius, parodantis, kad
neįpilta arba nėra vandens
rezervuaro
p Indikatorius, parodantis, kad kavos
tirščių surinkimo indas pilnas arba
jo nėra
q Bendras įspėjamasis indikatorius
