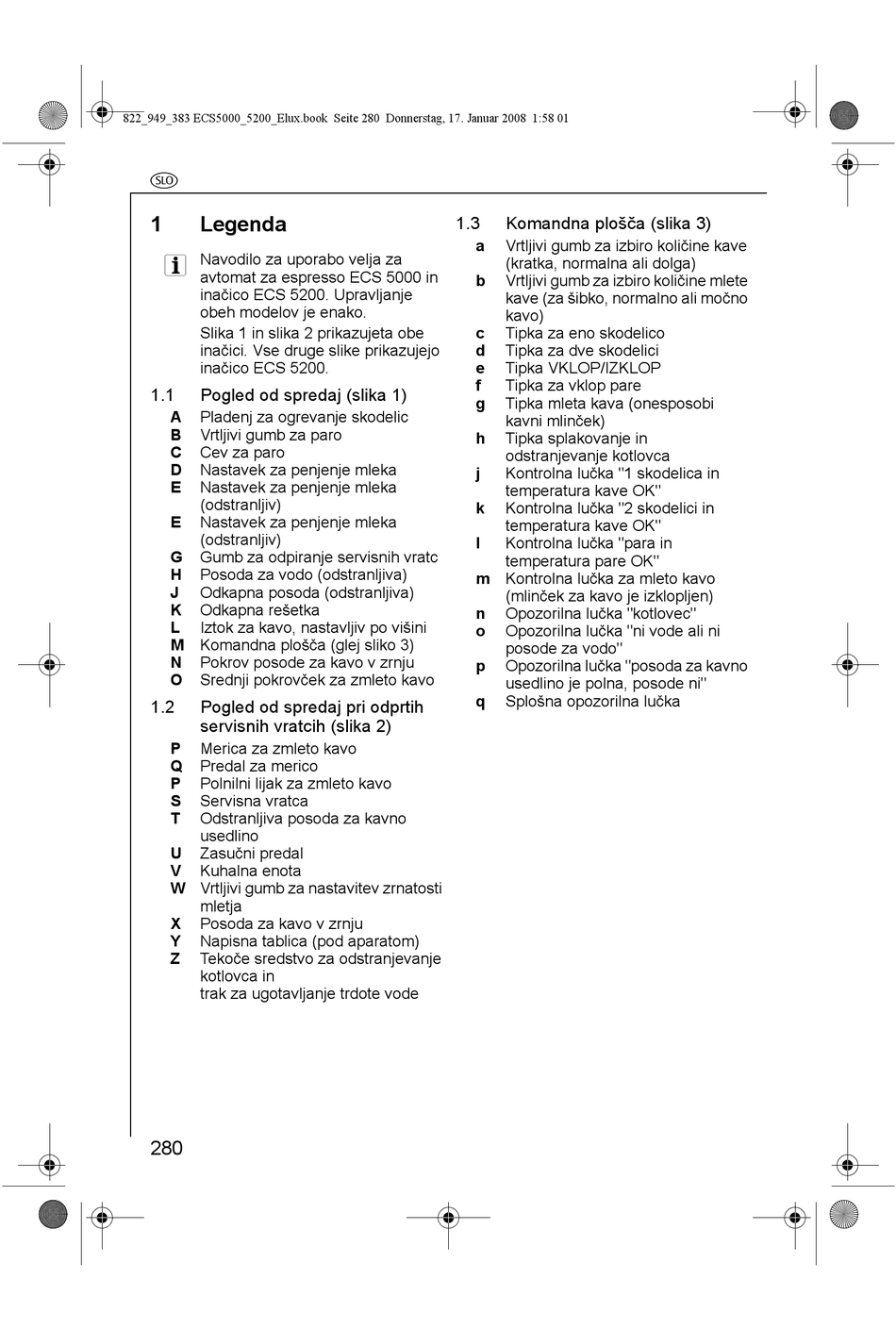

Legenda

Navodilo za uporabo velja za
3
avtomat za espresso ECS 5000 in
inačico ECS 5200. Upravljanje
obeh modelov je enako.
Slika 1 in slika 2 prikazujeta obe
inačici. Vse druge slike prikazujejo
inačico ECS 5200.
1.1

Pogled od spredaj (slika 1)

A Pladenj za ogrevanje skodelic
B Vrtljivi gumb za paro
C Cev za paro
D Nastavek za penjenje mleka
E Nastavek za penjenje mleka
(odstranljiv)
E Nastavek za penjenje mleka
(odstranljiv)
G Gumb za odpiranje servisnih vratc
H Posoda za vodo (odstranljiva)
J Odkapna posoda (odstranljiva)
K Odkapna rešetka
L Iztok za kavo, nastavljiv po višini
M Komandna plošča (glej sliko 3)
N Pokrov posode za kavo v zrnju
O Srednji pokrovček za zmleto kavo
1.2 Pogled od spredaj pri odprtih
servisnih vratcih (slika 2)
P Merica za zmleto kavo
Q Predal za merico
P Polnilni lijak za zmleto kavo
S Servisna vratca
T Odstranljiva posoda za kavno
usedlino
U Zasučni predal
V Kuhalna enota
W Vrtljivi gumb za nastavitev zrnatosti
mletja
X Posoda za kavo v zrnju
Y Napisna tablica (pod aparatom)
Z Tekoče sredstvo za odstranjevanje
kotlovca in
trak za ugotavljanje trdote vode
280
1.3 Komandna plošča (slika 3)
a Vrtljivi gumb za izbiro količine kave
(kratka, normalna ali dolga)
b Vrtljivi gumb za izbiro količine mlete
kave (za šibko, normalno ali močno
kavo)
c Tipka za eno skodelico
d Tipka za dve skodelici
e Tipka VKLOP/IZKLOP
f Tipka za vklop pare
g Tipka mleta kava (onesposobi
kavni mlinček)
h Tipka splakovanje in
odstranjevanje kotlovca
j Kontrolna lučka "1 skodelica in
temperatura kave OK"
k Kontrolna lučka "2 skodelici in
temperatura kave OK"
l Kontrolna lučka "para in
temperatura pare OK"
m Kontrolna lučka za mleto kavo
(mlinček za kavo je izklopljen)
n Opozorilna lučka "kotlovec"
o Opozorilna lučka "ni vode ali ni
posode za vodo"
p Opozorilna lučka "posoda za kavno
usedlino je polna, posode ni"
q Splošna opozorilna lučka
