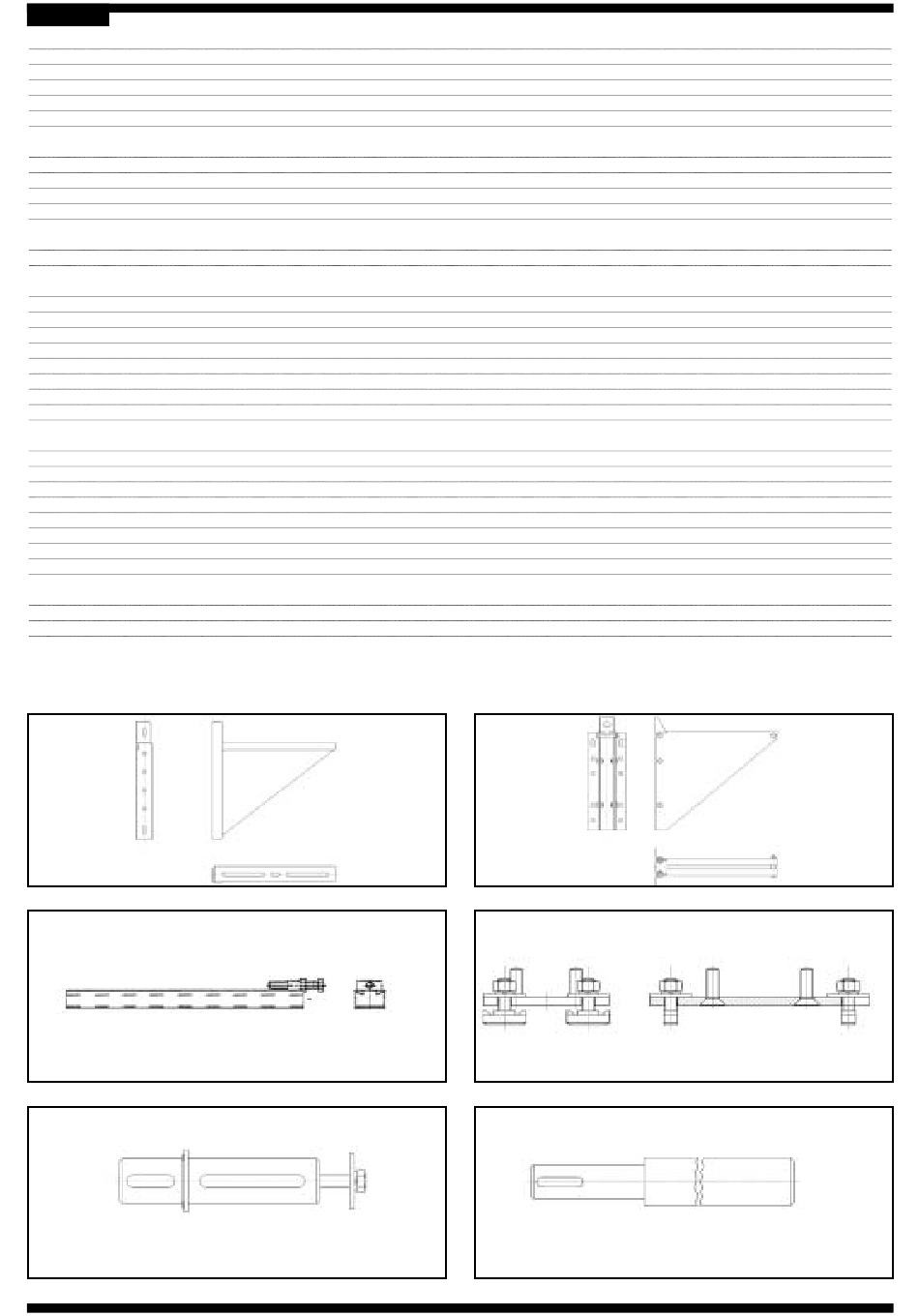

Pag. 10 di 20
LATO PARACADUTE
(1/b) Squadra di ancoraggio e supporto
(10) Paracadute TS4-RD
(11) Palo di traino lato paracadute
(9) Vite M16x40 per fissaggio Paracadute Vis M16x40 pour fixer parachute
(12) dischi di:
Ø 230
Ø 250
Ø 280
Ø 305
ACCESSORI PER SIDE 600/750
LATO MOTORE
(1/b)Squadra di ancoraggio e supporto (2x) Equerre d'ancrage et support (2x)
(2) Piastra di fissaggio a parete
con motore in verticale
(3) Adattatore tra motore e sua piastra
(4) Albero di traino corto per motore
(5) Palo di traino lato motore
(6) UCP211
(7) Ingranaggio catena Z=15
(7) Ingranaggio catena Z=30
(8) Catena lunga 1,5mt
(9) 2 - Vite M16x60 per fissaggio UCP
(12) dischi di:
Ø 250
Ø 280
Ø 305
LATO PARACADUTE
(1/b) Squadra di ancoraggio e supporto
(10) Paracadute TS5-RD
(11) Palo di traino lato paracadute
(9) 2 - Vite M16x40 per Paracadute
(12) dischi di:
Ø 250
Ø 280
Ø 305
Fig.1/a
Fig. 2
Fig. 4
CÔTÉ PARACHUTE
Equerre d'ancrage et support
Parachute TS4-RD
Arbre d'etrainement côté parachute
Flasques:
Ø 230
Ø 250
Ø 280
Ø 305
ACCESSOIRES POUR SIDE 600/750
CÔTÉ ELETROREDUCTEUR
Socle moteur
Adaptateur
Arbre d'etrainement bref pour électrored. Drive Shaft short for actuator
Arbre d'etrainement côté électrored.
UCP211
Engranage chaîne Z=15
Engranage chaîne Z=30
Chaîne 1,5m
Vis pour fixer UCP
Flasques:
Ø 250
Ø 280
Ø 305
CÔTÉ PARACHUTE
Equerre d'ancrage et support
Parachute TS5-RD
Arbre d'etrainement côté parachute
Vis M16x40 pour fixer parachute
Flasques:
Ø 250
Ø 280
Ø 305
cod. ACG4500
cod. ACG4540
cod. ACG4553
cod. ACG4542
cod. ACG4555
cod. ACG4568
PARACHUTE SIDE
Ancorage and support square
Parachute TS4-RD
Drive Shaft parachute side
Screw M16x40 to fix parachute
Restrain Cap:
Ø 230
Ø 250
Ø 280
Ø 305
ACCESSORIES FOR SIDE 600/750 ZUBEHÖR FÜR SIDE 600/750
ACTUATOR SIDE
Ancorage and support square (2x)
Adaptor between motor and support Spannschiene (2x)
Adaptor between actuator and supportFuß - Adapter
Drive Shaft actuator side
UCP211
Chain gear Z=15
Chain gear Z=30
Chain 1,5m
Screws to fix UCP
Restrain Cap:
Ø 250
Ø 280
Ø 305
PARACHUTE SIDE
Ancorage and support square
Parachute TS5-RD
Drive Shaft parachute side
Screw M16x40 to fix parachute
Restrain Cap:
Ø 250
Ø 280
Ø 305
Fig.1/b
Fig. 3
Fig.5
GEGENSEITE
Wandkonsole
Abrollsicherung
Einschweißwelle
Befestigungsschrauben
Einschweißronden:
Ø 230
Ø 250
Ø 280
Ø 305
ANTRIEBSEITE
Wandkonsole(2x)
Kupplungsbolzen
Einschweißwelle
Stehpendellager UCP211
Kettenrad Z=15
Kettenrad Z=30
Kette 1,5 m
Befestigungsschrauben
Einschweißronden:
Ø 250
Ø 280
Ø 305
GEGENSEITE
Wandkonsole
Abrollsicherung
Einschweißwelle
Befestigungsschrauben
Einschweißronden:
Ø 250
Ø 280
Ø 305
ACG4520
ACG4566
ACG4556
ACG4552
ACG4562
ACG4563
ACG4564
ACG4565
ACG4520
ACG4553
ACG4554
ACG4568
ACG4574
ACG4594
ACG4571
ACG4572
ACG4560
ACG4561
ACG4563
ACG4564
ACG4565
ACG4520
ACG4573
ACG4569
ACG4552
ACG4575
ACG4576
ACG4577
cod. ACG4520
cod. ACG4541
cod. ACG4554
cod. ACG4543
cod. ACG4583
cod. ACG4574
