Einstellungen

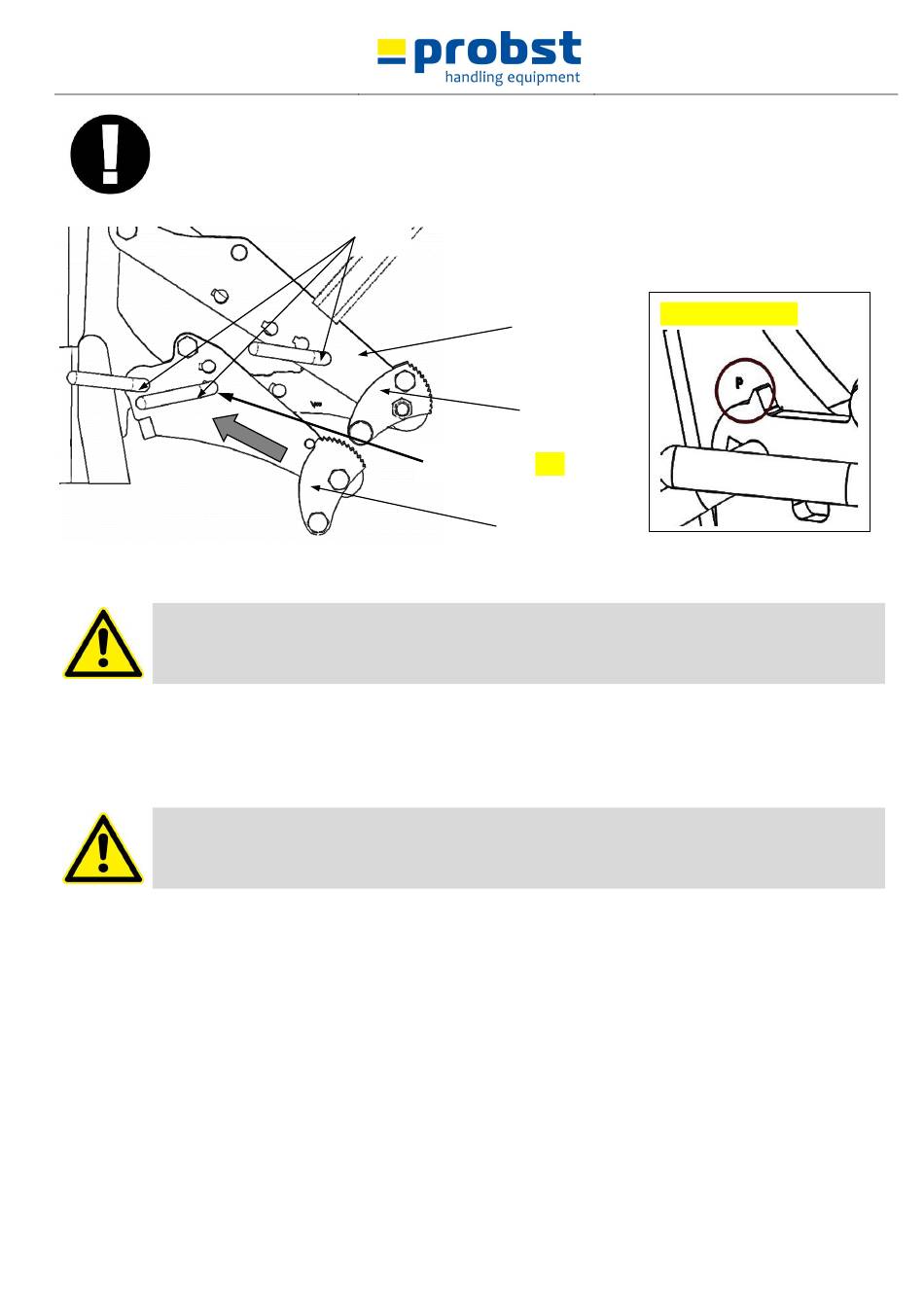

ACHTUNG: beim Greifen von Schachtunterteilen:
Bild 1A
VORGEHENSWEISE
Vorsicht bei Einstellarbeiten am Gerät, nicht in bewegliche Teile fassen.
Verletzungsgefahr der Hände!
•
Zum Verstellen der jeweiligen Nennweiten zuerst den Klappsplint am Versteckbolzen entfernen und dann den
Versteckbolzen (Pos.1) herausziehen.
•
Pratzenhalter (Markierung) an der entsprechenden Nennweite positionieren (Bild 2).
•
Versteckbolzen (Pos.1) wieder in entsprechendes Loch einstecken.
•
Versteckbolzen (Pos.1) mit Klappsplint wieder sichern.
Unbedingt darauf achten, dass alle drei Pratzen auf denselben Nennwert eingestellt sind.
Abrutschgefahr des Greifgutes!
5400.0046
Beim Greifen von Schachtunterteilen mit Patze II muss die
Pratze III in die „Parkposition" bewegt werden!
Pos.1
Pratzenhalter
Pratze II
Parkposition „P"
Pratze III
V1
Parkposition „P"
17 / 29
