b) Wirkrichtung FE
Vgl. Bild 9-2
1. Oberen Deckel (A1) abheben.
2. Antriebsstange (A7) mit Membranteller
(A5) und Membran (A4) aus dem unte-
ren Deckel (A2) ziehen.
3. Antriebsstange (A7) in einen Schraub-
stock mit Schutzbacken einspannen. Si-
cherstellen, dass die Antriebsstange nicht
beschädigt wird.
4. Bundmutter (A15) vollständig abschrau-
ben.
5. Druckstück (A35) zusammen mit Mem-
branteller (A5) und Membran (A4) von
der Antriebsstange (A7) nehmen.
6. Neue Membran in den Membranteller
(A5) legen. Sicherstellen, dass die Dicht-
lippe der Membran (A4) vollständig zwi-
schen Druckstück (A35) und Membran-
teller (A5) eingelegt ist.
7. Dichtungselement der Bundmutter (A15)
prüfen und ggf. austauschen (Bestell-Nr.
8353-0539).
8. Bundmutter (A15) auf Antriebsstange
(A7) schrauben. Anzugsmomente beach-
ten.
9. Prüfen, ob die Federn (A10) korrekt im
unteren Deckel (A2) sitzen.
10. Antriebsstange (A7) mit geeignetem
Dicht- und Schmiermittel bestreichen.
11. Antriebsstange (A7) mit Membranteller
(A5) und Membran (A4) in den unteren
Deckel (A2) einsetzen.
12. Oberen Deckel (A1) aufsetzen.
EB 8310-4
Instandhaltung und Umrüstung
13. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
A4 Membran
A5 Membranteller
A7 Antriebsstange

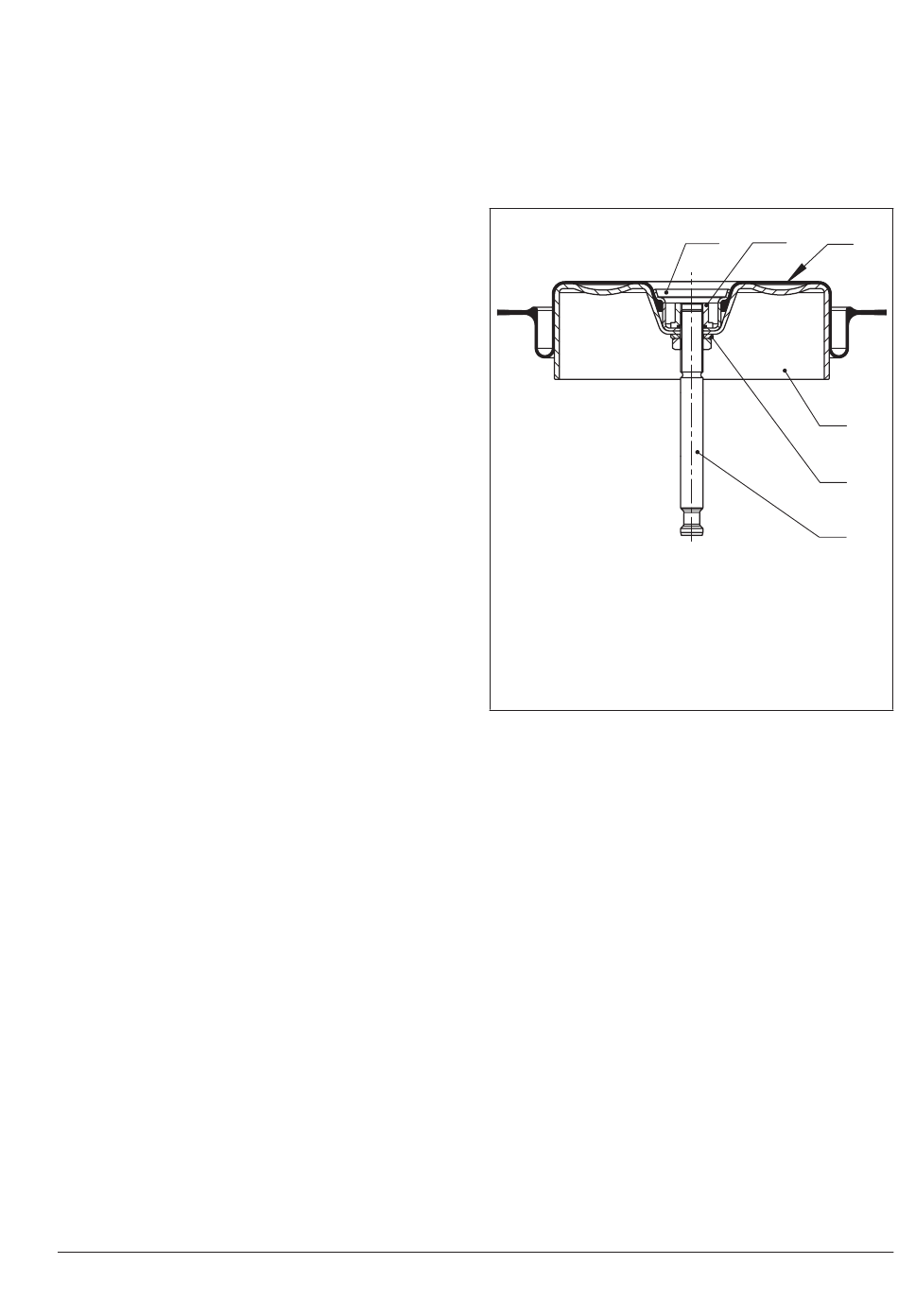

Bild 9-2: Anordnung der Bauteile für
Wirkrichtung FE
9.4.2 Antriebsstangendich-
tung austauschen
1. Oberen Deckel (A1) abheben und Fe-
dern (A10) entnehmen.
2. Antriebsstange (A7) mit Membranteller
(A5) und Membran (A4) aus dem unte-
ren Deckel (A2) ziehen.
3. Wellendichtring (A40) entnehmen.
4. Trockengleitlager (A42) und Abstreifer
(A41) kontrollieren und falls erforderlich
ebenfalls austauschen.
5. Neuen Wellendichtring mit geeignetem
Schmiermittel an der Dichtlippe bestrei-
chen.
A15
A35
A4
A5
A37
A7
A15 Bundmutter
A35 Druckstück
A37 Unterlegscheibe
