Instandhaltung und Umrüstung
vollständig zwischen Druckstück (A35)
und Membranteller (A5) eingelegt ist.
7. Dichtungselement der Bundmutter (A15)
prüfen und ggf. austauschen (Bestell-Nr.
8353-0539).
8. Bundmutter (A15) auf Antriebsstange
(A7) schrauben. Anzugsmomente beach-
ten.
9. Antriebsstange (A7) mit geeignetem
Dicht- und Schmiermittel bestreichen.
10. Antriebsstange (A7) mit Membranteller
(A5) und Membran (A4) in den unteren
Deckel (A2) einsetzen.
11. Federn (A10) so in den unteren Deckel
einsetzen, dass sie durch die Prägung im
Deckel zentriert werden.
12. Oberen Deckel (A1) aufsetzen.
13. Ggf. Federn vorspannen, vgl. Kap. „In-
betriebnahme".
14. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
9-4
A4 Membran
A5 Membranteller
A7 Antriebsstange

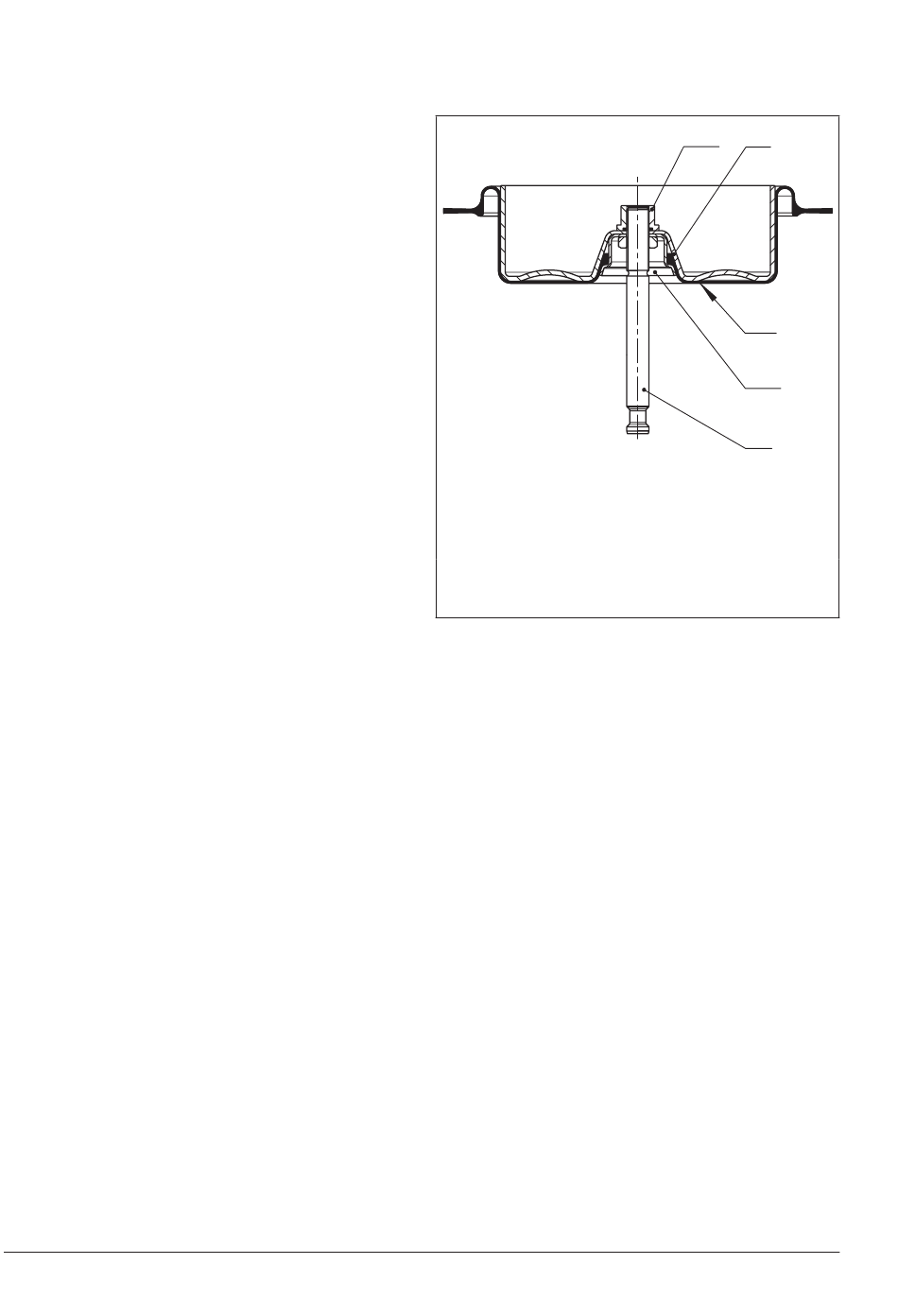

Bild 9-1: Anordnung der Bauteile für
Wirkrichtung FA
A15 A5
A4
A35
A7
A15 Bundmutter
A35 Druckstück
