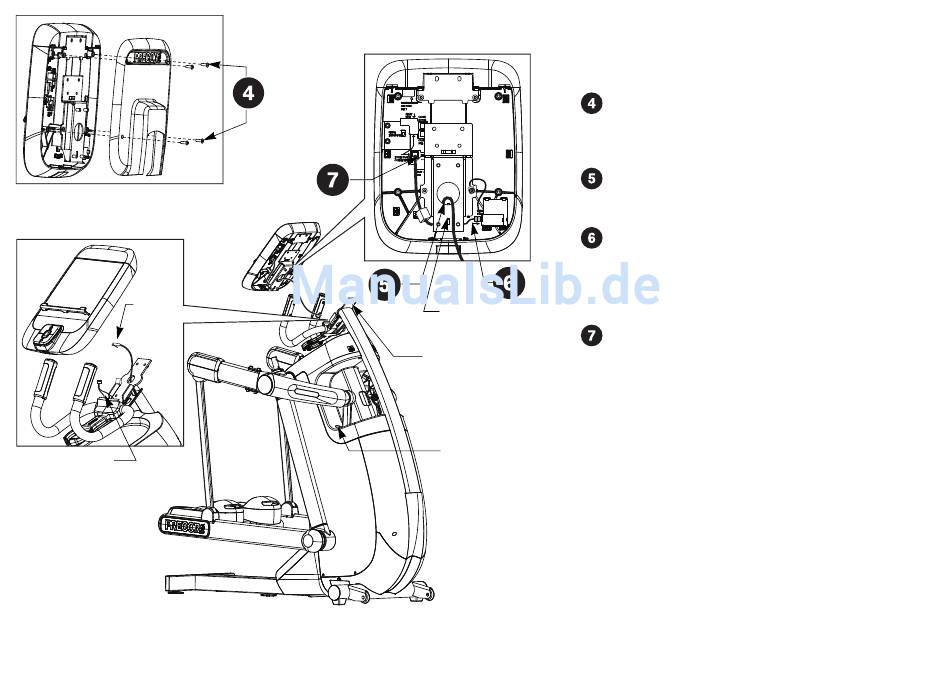

Unteres
Platinen-
kabel
Herzfrequenzkabel
100i AMT Commercial – Anleitung für den Zusammenbau
Klammer der
Displaykonsole
Halteklammer
Loch am Schwenkarm
Wichtig: Bedecken Sie die Schwenkarmlöcher an den
vorderen Abdeckungen mit Verpackungsmaterial, damit
Schrauben oder Werkzeuge nicht versehentlich
hineinfallen.
Verwenden Sie einen Kreuzschlitzschraubenzieher, um die
vier Schrauben zu entfernen, mit denen die hintere
Konsolenplatte an der Displaykonsole befestigt ist. Legen
Sie die Schrauben und die Abdeckung beiseite.
Halten Sie die Displaykonsole über der Halteklammer auf
dem AMT. Führen Sie das untere Platinenkabel durch das
Loch und am Boden der Displaykonsolenklammer hinaus.
Schließen Sie das Herzfrequenzkabel an den Stecker mit
den 4 Stiften auf der Elektronikplatine an.
Wichtig: Das untere Platinenkabel und das
Herzfrequenzkabel dürfen beim Montieren der
Displaykonsole auf der Halteklammer nicht im Weg liegen.
Schließen Sie das untere Platinenkabel (RJ45) an seinem
Anschluss an.
4
