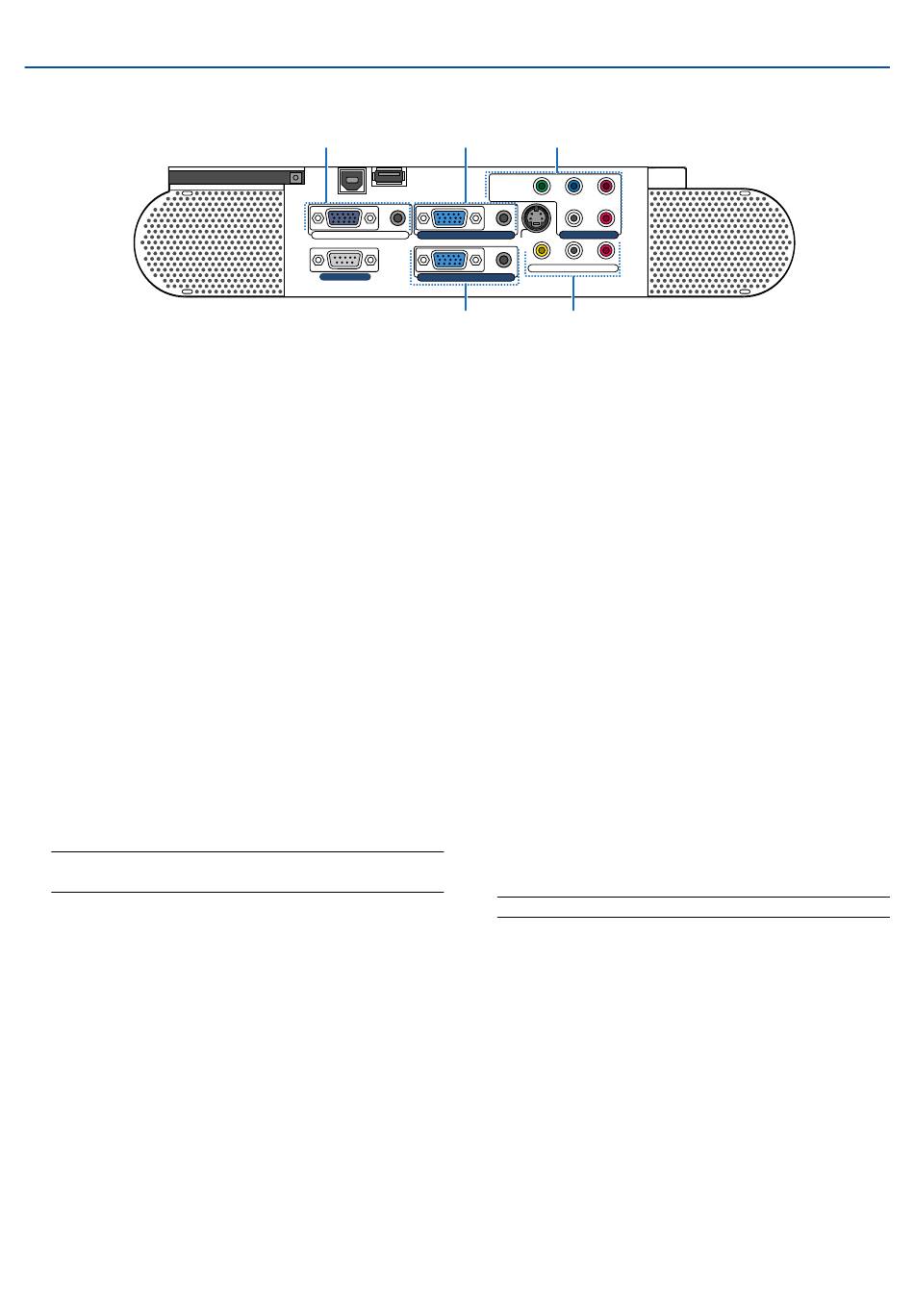

Ausstattung der Anschlussleiste

1. COMPUTER 1-Eingangsanschluss (15-pol. Mini D-
Sub)
Schließen Sie hier Ihren Computer oder ein anderes
analoges RGB-Gerät an, beispielsweise einen IBM-
kompatiblen PC oder einen Macintosh-PC. Schließen Sie
Ihren Computer mit dem mitgelieferten RGB-Kabel an.
COMPUTER 1 AUDIO-Eingangs-Minibuchse (Stereo Mini)
Hier können Sie den Audio-Ausgang von Ihrem
Computer anschließen, wenn dieser an den
COMPUTER 1-Eingang angeschlossen ist. Sie
benötigen dafür ein handelsübliches Audiokabel.
2. COMPUTER 2-Eingangsanschluss (15-pol. Mini D-Sub)
Schließen Sie hier Ihren Computer oder ein anderes
analoges RGB-Gerät an, beispielsweise einen IBM-
kompatiblen PC oder einen Macintosh-PC. Schließen Sie
Ihren Computer mit dem mitgelieferten RGB-Kabel an.
Dieser Anschluss unterstützt auch das SCART-
Ausgangssignal.
Das SCART-Kabel ist als Zubehör erhältlich.
Einzelheiten hierzu finden Sie auf Seite 24.
HINWEIS: Plug & Play wird vom COMPUTER 2-Eingang
nicht unterstützt.
COMPUTER 2 AUDIO-Eingangs-Minibuchse (Stereo Mini)
Hier können Sie den Audio-Ausgang von Ihrem
Computer anschließen, wenn dieser an den
COMPUTER 2-Eingang angeschlossen ist. Sie
benötigen dafür ein handelsübliches Audiokabel.
3. MONITOR OUT-Anschluss (15-pol. Mini D-Sub)
Mit Hilfe dieses Anschlusses können Sie Ihr
Computerbild zu einem externen Monitor von der
COMPUTER 1/2- oder Komponenten-Video-
Eingangsquelle umleiten.
Dieser Anschluss gibt auch im
Betriebsbereitschafts-Modus ein COMPUTER-
Signal oder Komponenten-Signal aus.
3 1
PC CARD
USB(MOUSE)
USB(COMPUTER)
MONITOR OUT AUDIO COMPUTER 1
PC CONTROL COMPUTER 2
2
15
4
COMPONENT
Y Cb/Pb Cr/Pr
AUDIO
AUDIO L/MONO R
S-VIDEO
AUDIO
VIDEO L/MONO R
AUDIO
5
AUDIO OUT-Minibuchse (Stereo Mini)
YMit Hilfe dieser Buchse können Sie Ton von der
derzeit ausgewählten Quelle (COMPUTER 1/2,
COMPONENT, VIDEO oder S-VIDEO) ausgeben.
Der Ton der gegenwärtig oder zuletzt angezeigten
Quelle wird auch im Idle-Modus zum Audio-
Ausgang ausgegeben.
Der Ausgangstonpegel (Lautstärke, Tiefen/Höhen
und Stummschaltung) kann mit dem Tonpegel des
internen Lautsprechers abgestimmt werden.
Der Ausgangstonpegel (Lautstärke, Tiefen/Höhen
und Stummschaltung) kann nicht im Idle-Modus
eingestellt werden.
Beachten Sie bitte, dass diese Buchse nicht als
Kopfhörerbuchse verwendet werden kann.
(Wenn Sie ein Audiogerät angeschlossen haben, ist
der Projektor-Lautsprecher entaktiviert.)
4. COMPONENT- (Y, Cb/Pb, Cr/Pr)
Eingangsanschlüsse (RCA)
Schließen Sie hier Komponenten-Video-Ausgänge
(Y/Cb/Cr, Y/Pb/Pr) des externen Gerätes wie z.B.
von einem DVD-Player an.
HINWEIS: Der "Y"-Anschluss akzeptiert Videosignale.
COMPONENT AUDIO-Eingangsbuchsen R/L (RCA)
Hierbei handelt es sich um die Audio-Eingänge
Ihres linken und rechten Kanals für Stereoton von
Ihrem DVD-Player oder der an die COMPONENT-
Eingangsanschlüsse angeschlossenen
Komponente.
5. VIDEO-Eingangsanschluss (RCA)
Hier kann zur Bildprojizierung ein Videorekorder, ein
Laser-Disc-Player oder eine Dokumentenkamera
angeschlossen werden.
VIDEO/S-VIDEO AUDIO-Eingangsbuchsen R/L (RCA)
Hierbei handelt es sich um die Audio-Eingänge
Ihres linken und rechten Kanals für Stereoton von
einer Video- oder S-Videoquelle.
