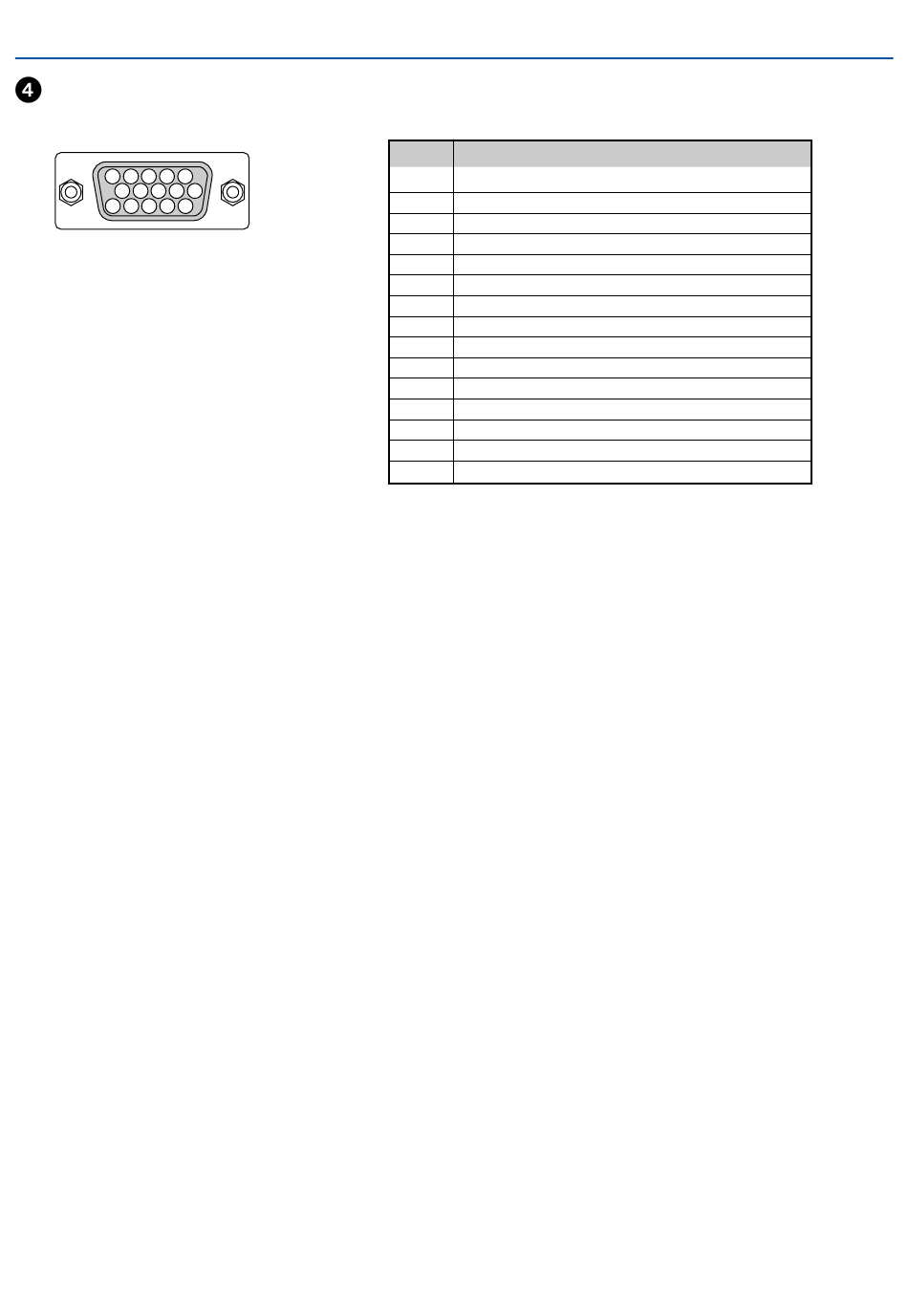

Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses

15poliger Mini D-Sub Pinanschluss
5 4 3 2 1
10 9 8 7
15 14 13 12 11
Signalpegel
Videosignal: 0,7 Vp-p (Analog)
Sync signal: TTL level
6
Pin Nr. RGB-Signal (Analog)
1 Rot
2 Grün oder Sync-an-Grün
3 Blau
4 Masse
5 Masse
6 Rote Masse
7 Grüne Masse
8 Blaue Masse
9 Nicht belegt
10 Sync.-Signal-Masse
11 SCART Sync*
12 Bidirektionale DATA (SDA)*
13 Horizontal-Sync oder Komposit-Sync
14 Vertical-Sync
15 Datentakt
*1 nur COMPUTER 2-Eingang
*2 nur COMPUTER 1-Eingang
117
1
2
9. Anhang
