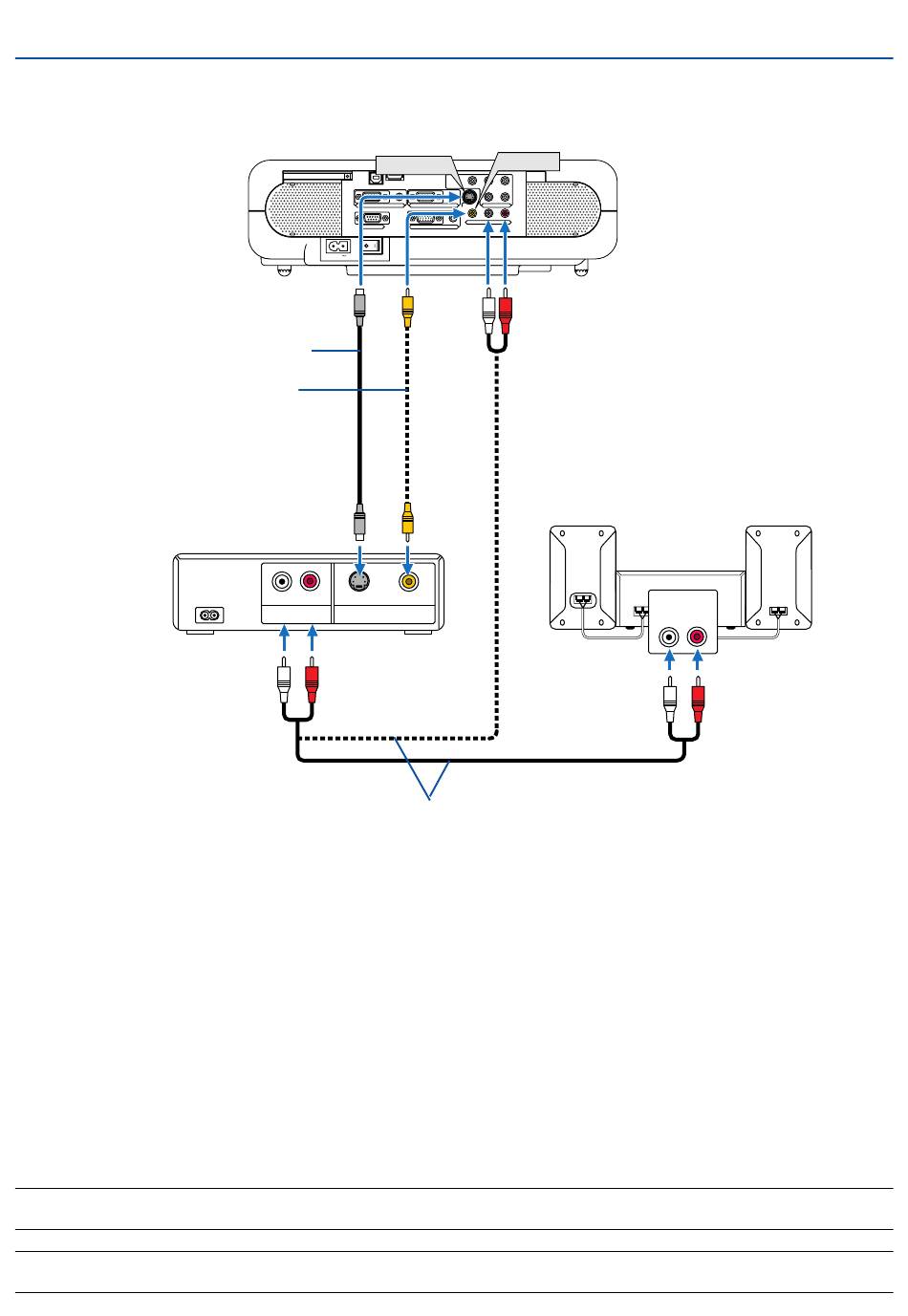

Anschluss Ihres Videorekorders oder LaserDisc-Players

S-Videokabel (nicht im Lieferumfang)
Videokabel (nicht im Lieferumfang)
Videorekorder/ LaserDisc-Player
Verwenden Sie für den Anschluss des Bildes von Ihrem Videorekorder, Ihrem LaserDisc-Player oder Ihrer
Dokumentenkamera an den Projektor ein RCA- oder S-Video-Kabel (nicht im Lieferumfang enthalten) und für den
Anschluss des Tons RCA-Kabel (nicht im Lieferumfang enthalten).
Verfahren Sie zur Durchführung der Anschlüsse wie folgt:
1. Schalten Sie Projektor und Videorekorder, LaserDisc-Player bzw. Dokumentenkamera aus.
2. Schließen Sie ein Ende des RCA-Kabels an den Video-Ausgang (oder ein Ende des S-Video-Kabels an den S-
Video-Ausgangsanschluss) auf der Rückseite Ihres VCRs oder LaserDisc-Players und das andere Ende an den
geeigneten Video-Eingang an Ihrem Projektor an. Schließen Sie ein Ende eines RCA-Kabelpaares (nicht im
Lieferumfang enthalten) an den Audio-Ausgang auf der Rückseite Ihres Videorekorders oder LaserDisc-Players
und das andere Ende an Ihr Audio-Gerät oder geeigneten Audio-Eingang am Projektor an.
Achten Sie für Stereoton auf den richtigen Anschluss des rechten und linken Kanals.
3. Schließen Sie das mitgelieferte Netzkabel an. Siehe Seite 28.
4. Schalten Sie den Projektor und den Videorekorder bzw. LaserDisc-Player ein.
HINWEIS: Weitere Informationen über die Spezifikationen des Video-Ausgangs Ihres Videorekorders bzw. LaserDisc-Players
entnehmen Sie bitte dem jeweiligen Bedienungshandbuch.
HINWEIS: Während Schnellvorlauf oder Schnellrücklauf von Video- oder S-Videoquellen, die über einen Bildwandler
angeschlossen sind, wird das Bild unter Umständen nicht korrekt wiedergegeben.
S-VIDEO
PC CARD USB(MOUSE)
USB(COMPUTER)
MONITOR OUT AUDIO COMPUTER 1
PC CONTROL COMPUTER 2
AC IN
L R S-VIDEO VIDEO
AUDIO OUT VIDEO OUT
Audiokabel (nicht im Lieferumfang)
2. Instllation und Anschlüsse
VIDEO
COMPONENT
Y Cb/Pb Cr/Pr
AUDIO
AUDIO L/MONO R
S-VIDEO
AUDIO
VIDEO L/MONO R
AUDIO
Audiogerät
27
AUDIO IN
L R
