Ausstattung der Anschlussleiste

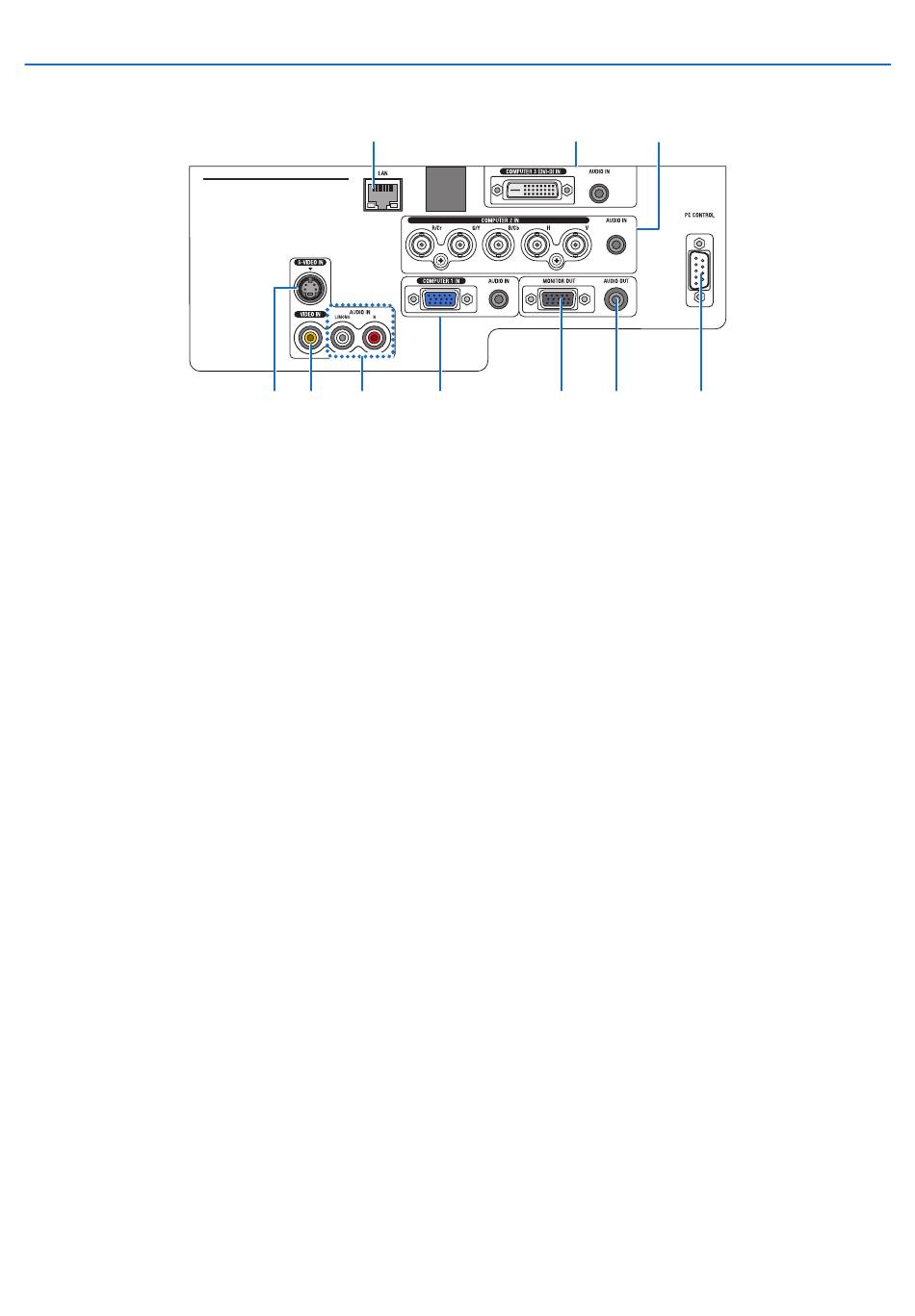

Das tatsächliche Aussehen der Anschlussleiste kann etwas von der Abbildung abweichen, was allerdings keinerlei
Auswirkung auf die Leistung des Projektors hat.
1. COMPUTER 1 IN/Komponenten-Eingangsstecker
(15-poliger Mini D-Sub) (→ Seite 13, 16, 17)
AUDIO IN (Stereo Mini-Buchse) (→ Seite 13, 16, 17)
2. COMPUTER 2 IN/Komponenten-Eingangsstecker
(R/Cr, G/Y, B/Cb, H, V) (BNC × 5) (→ Seite 13, 18)
AUDIO IN (Stereo Mini-Buchse) (→ Seite 13)
3. COMPUTER 3 (DVI-D) IN-Anschluss (24-poliger)
(HDCP-kompatibel) (→ Seite 15)
AUDIO IN (Stereo Mini-Buchse) (→ Seite 15)
4. S-VIDEO IN-Anschluss (4-poliger Mini DIN) (→
Seite 18)
5. VIDEO IN-Anschluss (Cinch) (→ Seite 18)
6. VIDEO/S-VIDEO AUDIO L/MONO, R (Cinch) (→
Seite 18)
7. MONITOR OUT-Anschluss (15-poliger Mini D-Sub)
(→ Seite 16)
10
4 5 6 1
3
7 8
8. AUDIO OUT (Stereo Mini-Buchse) (→ Seite 16)
9. PC CONTROL-Port (9-poliger D-Sub) (→ Seite 96,
97)
Schließen Sie an diesen Port Ihren PC oder ein Steu-
ersystem an, um Ihren Projektor über ein serielles
Kabel zu steuern. Dadurch können Sie den Projektor
über das serielle Kommunikationsprotokoll steuern.
Um diesen Port nutzen zu können, ist handelsübliches
serielles Crosskabel (RS232C) erforderlich. Sie kön-
nen den Projektor auch mit Hilfe von PC Control Utility
Pro 4 steuern, welches sich auf der mitgelieferten
NEC Projector CD-ROM befindet. Dafür müssen Sie
zunächst die Software PC Control Utility Pro 4 auf Ih-
rem PC installieren (→ Seite 48).Wenn Sie Ihr eigenes
Steuerungsprogramm schreiben möchten, finden Sie
die typischen PC-Steuercodes auf Seite 96.
10. LAN-Port (RJ-45) (→ Seite 19)
