Tragbarer Projektor
VT800
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC VT800

Inhaltszusammenfassung für NEC VT800

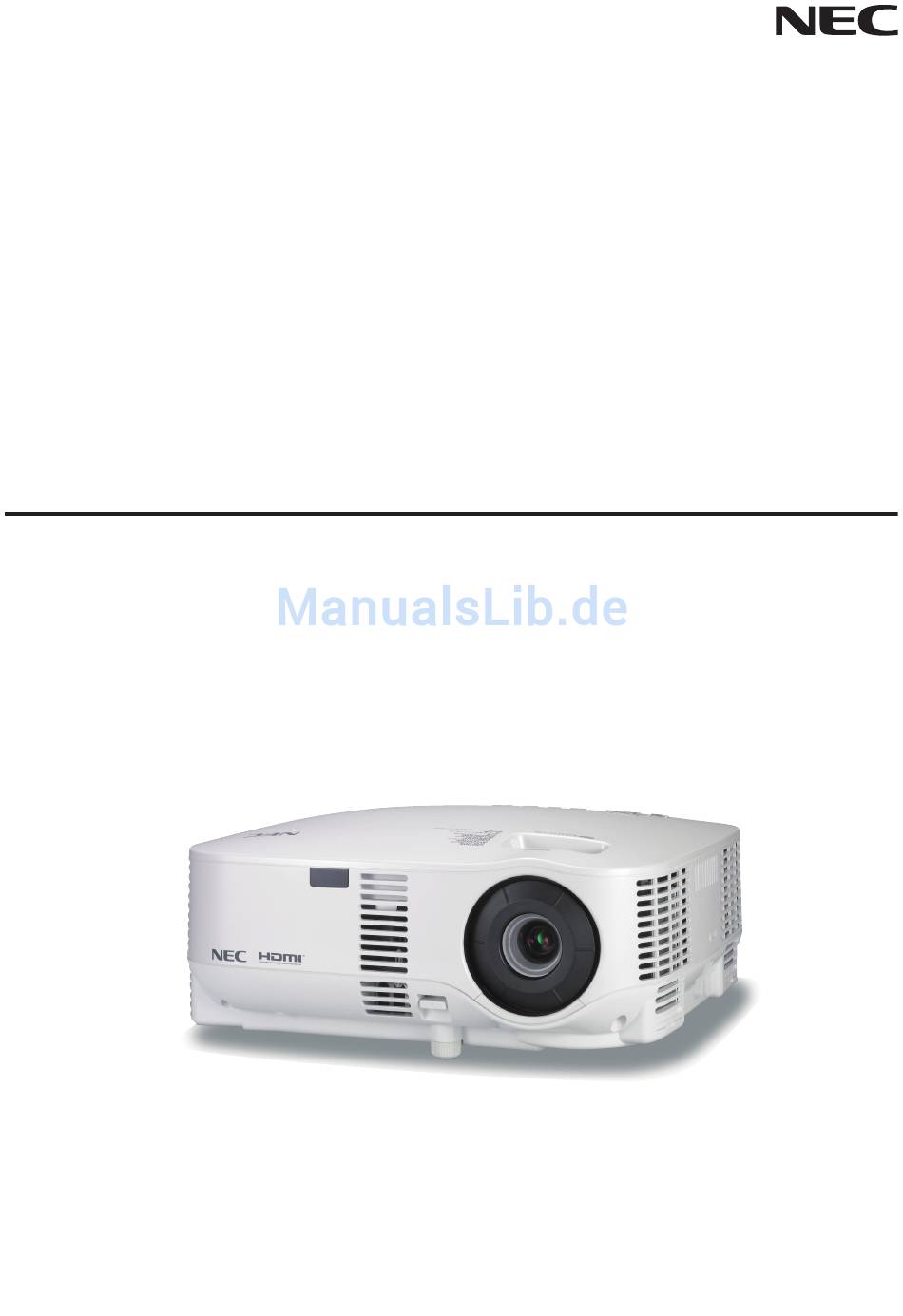

  • Seite 1 Tragbarer Projektor VT800 Bedienungshandbuch...
  • Seite 2 (3) Dieses Handbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Feh- ler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder ande- ren Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise Vorsichtsmaßnahmen

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC VT800 Projektor benutzen, und be- wahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.
  • Seite 4 Wichtige Informationen Entsorgung Ihres benutzten Gerätes Die EU-weite Gesetzgebung, wie sie in jedem einzelnen Mitgliedstaat gilt, bestimmt, dass benutzte elektrische und elektronische Geräte mit dieser Markierung (links) getrennt vom normalen Haushaltsab- fall entsorgt werden müssen. Dies schließt Projektoren und deren elektrisches Zubehör oder ihre Lampen mit ein. Folgen Sie beim Entsorgen eines solchen Gerätes bitte den Anweisungen Ihrer örtliche Behörde und/oder konsultieren Sie den Händler, bei dem Sie das Gerät erworben haben.
  • Seite 5 Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elek- trischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.
  • Seite 6 - Fassen Sie den Netzstecker nicht mit nassen Händen an. • Schalten Sie den Projektor aus, ziehen Sie das Netzkabel ab und beauftragen Sie durch NEC autorisiertes Servicepersonal mit der Instandsetzung des Projektors, wenn eine der folgenden Bedingungen zutrifft: - Wenn das Netzkabel oder der Netzstecker beschädigt oder ausgefranst ist.

  • Seite 7: Eine Lampeneigenschaft

    Wichtige Informationen VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Eine falsche Verwendung wie z.B. das Benut- zen des Kippfußes als Griff oder Aufhänger (von der Wand oder Zimmerdecke) kann zu einer Beschädigung des Projek- tors führen. •...
  • Seite 8 Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß / 1600 Meter oder höher verwenden. • Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1600 Meter ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang........................1 ❷ Einführung in Ihren Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung dieses Projektors ........2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Bedienungshandbuch ................3 ❸...
  • Seite 10 Inhaltsverzeichnis 4. Praktische Funktionen ................. 31 ❶ Ausblenden von Bild und Ton..................31 ❷ Einfrieren eines Bildes ....................31 ❸ Vergrößerung und Verschiebung eines Bildes ............31 ❹ Änderung der Lampenbetriebsart ................32 ❺ Inanspruchnahme der integrierten Hilfe ..............32 ❻...
  • Seite 11 Inhaltsverzeichnis 6. Verwendung des Bildschirm-Menüs ............ 67 ❶ Verwendung der Menüs ....................67 Verwendung des ERWEITERTES und des GRUNDLEGENDES ......68 Eingabe alphanummerischer Zeichen mit der Software-Tastatur ......68 ❷ Menübaum........................69 ❸ Menü-Elemente ......................71 ❹ Menü-Beschreibungen und Funktionen [QUELLE] ............. 72 COMPUTER1 und 2 ....................
  • Seite 12 Inhaltsverzeichnis 8. Anhang ........................ 120 ❶ Fehlersuche ....................... 120 Anzeige-Meldungen ..................... 120 ❷ Technische Daten...................... 123 ❸ Gehäuseabmessungen ..................... 125 ❹ Bildschirmgröße und Projektionsentfernung.............. 126 ❺ Pinbelegung des D-Sub-COMPUTER 1/2-Eingangsanschlusses ......128 15-poliger Mini-D-Sub-Pinanschluss ..............128 ❻ Verzeichnis kompatibler Eingangssignale ..............129 ❼...

  • Seite 13: Wichtige Informationen

    1. Einführung ❶ Lieferumfang Vergewissern Sie sich, dass die Verpackung alle aufgeführten Teile enthält. Sollte ein Teil fehlen, wenden Sie sich bitte an Ihren Fachhändler. Bitte bewahren Sie den Originalkarton und das Verpackungsmaterial auf, falls Sie das Gerät einmal versenden müssen.

  • Seite 14: ❷ Einführung In Ihren Projektor

    1. Einführung ❷ Einführung in Ihren Projektor Dieses Kapitel stellt Ihnen den neuen VT800 Projektor vor und beschreibt dessen Funktionen und Bedienele- mente. Wir gratulieren Ihnen zur Anschaffung dieses Projektors. Der VT800 ist ein hochentwickelter XGA-Projektor, der eine verbesserte Anzeige sicherstellt. Der VT800 ermög- licht Ihnen die Projektion von Bildern bis zu 300 Zoll (diagonal gemessen).

  • Seite 15: Zu Diesem Bedienungshandbuch

    1. Einführung Zu diesem Bedienungshandbuch Der schnellste Weg für eine erfolgreiche Inbetriebnahme ist, sich bei den ersten Schritten Zeit zu nehmen und alles auf Anhieb richtig zu machen. Nehmen Sie sich die Zeit, sich mit diesem Bedienungshandbuch vertraut zu machen. Dies spart Ihnen später unter Umständen viel Zeit. Am Anfang eines jeden Kapitels fi nden Sie eine Übersicht über dessen Inhalt.

  • Seite 16: ❸ Bezeichnung Der Projektorteile

    1. Einführung ❸ Bezeichnung der Projektorteile Vorder-/Oberseite Zoom-Hebel (→ Seite 24) Bedienelemente (→ Seite 6) Fokusring (→ Seite 24) Lüftungsschlitze (Einlass)/Filter (→ Seite 114) Fernbedienungssensor (→ Seite 9) Lüftungsschlitze (Ein- Integrierter Sicherheitsschlitz ( lass)/Filter (→ Seite 114) Sicherheitsleiste Kippfuß-Einstellhebel (→ Seite 25) Linse Linsenkappe Einstellbarer Kippfuß...

  • Seite 17: Unterseite

    1. Einführung Unterseite Hinterer Fuß Filterabdeckung (hinten) (→ Seite 25) (→ Seite 115) Filterabdeckung (vorne) (→ Seite 115) HINWEIS: Die Filterabdeckung ist mit den Be- zeichnungen “FRONT” und “REAR” versehen. Lampenabdeckung (→ Seite 117)

  • Seite 18: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite 1 4 5 SELECT LAMP STATUS 3D REFORM AUTO ADJUST SOURCE 1. POWER-Taste ( ) (→ Seite 20, 29) 6. SOURCE-Taste HINWEIS: Drücken Sie diese Taste zum Einschalten des 7. AUTO ADJUST-Taste (→ Seite 28) Projektors mindestens zwei Sekunden lang.

  • Seite 19: Ausstattung Der Anschlussleiste

    Hilfe des Software-Programms PC Control Utility 3.0 steuern (Herunterladbar von unserer Webseite: 4. S-VIDEO IN-Anschluss (4-poliger Mini DIN) (→ http: www.nec-pj.com). Dafür müssen Sie zunächst Seite 16) die Software PC Control Utility 3.0 auf Ihrem PC AUDIO L/MONO, R (Cinch) (→ Seite 16) installieren.

  • Seite 20: ❹ Bezeichnung Der Bedienelemente Der Fernbedienung

    1. Einführung ❹ Bezeichnung der Bedienelemente der Fernbedienung 12. VIEWER-Taste (→ Seite 22, 62) 13. NETWORK-Taste (→ Seite 22) 14. PIP-Taste (→ Seite 40) 15. Zifferntasten/CLEAR-Taste POWER (→ Seite 107) COMPUTER AUTO ADJ. VIDEO S-VIDEO COMPONENT HDMI 16. MENU-Taste VIEWER NETWORK 17.

  • Seite 21: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Schließen Sie die Batterieabde- Drücken Sie die Sperrklin- Legen Sie neue Batterien (AA) ckung, bis sie einrastet. ke und entfernen Sie die ein. Achten Sie auf die ord- Batterieabdeckung. nungsgemäße Ausrichtung der HINWEIS: Verwenden Sie niemals Batteriepole (+/–).

  • Seite 22: Installation Und Anschlüsse

    2. Installation und Anschlüsse Dieses Kaptitel beschreibt die Aufstellung des Projektors und den Anschluss von PCs, Video- und Audioquellen. Die Aufstellung und Bedienung Ihres Projektors ist denkbar ein- fach. Bevor Sie den Projektor jedoch in Betrieb nehmen, sind folgende Vorkehrungen erforderlich: z Stellen Sie einen Projektionsbildschirm und den Projektor auf.

  • Seite 23: ❷ Durchführen Der Anschlüsse

    Normalerweise wird das externe Display mit der Tastenkombination "Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
  • Seite 24 2. Installation und Anschlüsse HINWEIS: Der VT800 ist nicht mit Video-decodierten Ausgängen der NEC ISS-6020- oder ISS-6010-Schalter kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Video- oder S-Video-Quelle über einen handelsüb- lichen Abtastumwandler wiedergegeben wird. Das liegt daran, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem solchen Fall wie folgt.

  • Seite 25: Anschluss Eines Externen Monitors

    2. Installation und Anschlüsse Anschluss eines externen Monitors HDMI IN COMPUTER / COMPUTER / S-VIDEO IN AUDIO IN COMPONENT 1 IN AUDIO IN COMPONENT 2 IN AUDIO IN MONITOR OUT AUDIO OUT PC CONTROL L/MONO VIDEO IN AUDIO IN L/MONO AUDIO OUT MONITOR OUT Audiokabel (nicht im Lieferumfang enthal-...

  • Seite 26: Anschluss Ihrer Hdmi-Kompatiblen Geräte

    2. Installation und Anschlüsse Anschluss Ihrer HDMI-kompatiblen Geräte Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players oder Notebooks am HDMI IN-Anschluss Ih- res Projektors anschließen. HINWEIS: Der HDMI IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI IN HDMI IN COMPUTER / COMPUTER / S-VIDEO IN AUDIO IN COMPONENT 1 IN...

  • Seite 27: Anschluss Ihres Dvd-Players Mit Komponenten-Ausgang

    2. Installation und Anschlüsse Anschluss Ihres DVD-Players mit Komponenten-Ausgang COMPUTER/COMPONENT 2 IN AUDIO IN COMPUTER/COMPONENT 1 IN AUDIO IN HDMI IN COMPUTER / COMPUTER / S-VIDEO IN AUDIO IN COMPONENT 1 IN AUDIO IN COMPONENT 2 IN AUDIO IN MONITOR OUT AUDIO OUT PC CONTROL L/MONO...

  • Seite 28: Anschluss Ihres Videorekorders

    2. Installation und Anschlüsse Anschluss Ihres Videorekorders AUDIO IN S-VIDEO IN HDMI IN COMPUTER / COMPUTER / S-VIDEO IN AUDIO IN COMPONENT 1 IN AUDIO IN COMPONENT 2 IN AUDIO IN AUDIO IN AUDIO OUT MONITOR OUT PC CONTROL L/MONO VIDEO IN AUDIO IN L/MONO...

  • Seite 29: Anschluss An Ein Netzwerk

    2. Installation und Anschlüsse Anschluss an ein Netzwerk Der VT800 verfügt standardmäßig über einen LAN-Port (RJ-45), mit dem über ein LAN-Kabel ein LAN-Anschluss ermöglicht wird. Zur Einrichtung einer LAN-Verbindung müssen Sie dem Projektor eine IP-Adresse zuweisen. Hin- sichtlich der Einstellung des Netzwerkmodus siehe Seite 95. (Wählen Sie [EINRICHTEN] → [INSTALLATION(2)] →...

  • Seite 30: Beispiel Eines Lan-Anschlusses

    2. Installation und Anschlüsse Beispiel eines LAN-Anschlusses Beispiel eines verdrahteten LAN-Anschlusses Server LAN-Kabel (nicht im Lieferumfang enthalten) HINWEIS: Verwenden Sie ein LAN-Kabel der Kate- gorie 5 oder höher. HDMI IN COMPUTER / COMPUTER / AUDIO IN COMPONENT 1 IN AUDIO IN COMPONENT 2 IN AUDIO IN S-VIDEO IN...

  • Seite 31: Anschluss Des Im Lieferumfang Enthaltenen Netzkabels

    2. Installation und Anschlüsse Anschluss des im Lieferumfang enthaltenen Netzkabels Schließen Sie das im Lieferumfang enthaltene Netzkabel am Projektor an. Schließen Sie zunächst den dreipoligen Stecker des im Lieferumfang enthaltenen Netzkabels am AC IN-Eingang S -V ID E O IN D IO V ID L /M...

  • Seite 32: Bildprojektion (Grundbetrieb)

    3. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektions- bildschirm. ❶ Einschalten des Projektors HINWEIS: • Der Projektor verfügt über zwei Netzschalter: Hauptnetzschalter und POWER-Taste (POWER ON und OFF auf der Fernbedienung). •...

  • Seite 33: Hinweis Zum Startbildschirm (Menüsprachen-Auswahlbildschirm)

    3. Bildprojektion (Grundbetrieb) Hinweis zum Startbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors wird das Startmenü eingeblendet. In diesem Menü haben Sie die Mög- lichkeit, aus 21 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zur Auswahl einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der SELECT ▼-Taste eine der 21 Spra- MENU EXIT chen als Menüsprache aus.

  • Seite 34: ❷ Quellenauswahl

    3. Bildprojektion (Grundbetrieb) ❷ Quellenauswahl Auswahl der Computer- oder Videoquelle Automatische Signalerkennung Halten Sie die SOURCE-Taste mindestens 1 Sekunde lang gedrückt. Der Projektor sucht nach der nächsten verfügbaren Eingangsquelle. Bei jedem LAMP STATUS Drücken der SOURCE-Taste für mindestens 1 Sekunde ändert sich die Ein- AUTO ADJUST REFORM SOURCE...

  • Seite 35: ❸ Einstellung Der Bildgröße Und Bildposition

    3. Bildprojektion (Grundbetrieb) ❸ Einstellung der Bildgröße und Bildposition Verwenden Sie den verstellbaren Kippfuß-Hebel, Zoom-Hebel oder Fokusring, um die Bildgröße und Bildposition einzustellen. Einstellung des Fokus Einstellung des Projektionswinkels (Höhe eines Bildes) [Fokus-Ring] [Kippfuß] (→ Seite 25) Feineinstellung der Bildgröße Einstellung des linken und rechten Winkels eines Bildes [Zoom-Hebel] [Hinterer Fuß]...

  • Seite 36: Einstellung Des Fokus (Fokus-Ring)

    3. Bildprojektion (Grundbetrieb) Einstellung des Fokus (Fokus-Ring) • Drehen Sie am Fokus-Ring, um die Fokus-Einstellung durchzuführen. S-VI VIDE O IN L/MO 1 IN ITOR L/MO 2 IN I IN Zuletzt die Bildgröße einstellen (Zoom-Hebel) • Drehen Sie am Zoom-Hebel, um die Bildgröße auf dem Bildschirm einzustellen. S-VI VIDE O IN...

  • Seite 37: Einstellung Des Kippfußes

    3. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. Kippfuß- Ein- ACHTUNG: stellhebel Berühren Sie während der Kippfuß-Einstellung nicht die Lüftungs- schlitze, da sie während des Projektorbetriebs und während der Abkühlphase nach dem Ausschalten heiß werden können. 2.

  • Seite 38: ❹ Trapezverzerrungskorrektur

    3. Bildprojektion (Grundbetrieb) ❹ Trapezverzerrungskorrektur Wenn der Projektor nicht exakt vertikal zum Bildschirm ausgerichtet ist, tritt eine Trapezverzerrung auf. Um dieses Problem zu lösen, können Sie die “Trapez”-Funktion anwenden - eine digitale Technologie, mit der die Trapezverzerrung eingestellt werden kann, um ein klares, rechteckiges Bild zu erzielen.
  • Seite 39 3. Bildprojektion (Grundbetrieb) 5. Wiederholen Sie die Schritte 2 und 4, um die Trapezverzerrung zu korri- gieren. 6. Drücken Sie nach der Trapezkorrektur die EXIT-Taste. Der Trapez-Bildschirm wird ausgeblendet. • Drücken Sie für eine erneute Trapezkorrektur die 3D REFORM-Taste, um den Trapez-Bildschirm einzublenden, und wiederholen Sie die oben be- schriebenen Schritte 1 bis 6.

  • Seite 40: ❺ Automatische Optimierung Des Rgb-Bildes

    3. Bildprojektion (Grundbetrieb) ❺ Automatische Optimierung des RGB-Bildes Einstellung des Bildes mit Hilfe der Auto-Einstellung Automatische Optimierung des RGB-Bildes Drücken Sie zur automatischen Optimierung des RGB-Bildes die AUTO ADJUST-Taste. [Schlechtes Bild] POWER COMPUTER AUTO ADJ. VIDEO S-VIDEO COMPONENT HDMI SELECT VIEWER NETWORK [Normales Bild] 3D REFORM...

  • Seite 41: ❼ Ausschalten Des Projektors

    3. Bildprojektion (Grundbetrieb) ❼ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie die POWER-Taste am Projektorgehäuse oder die POWER POWER OFF-Taste auf der Fernbedienung. Die Meldung [STROM COMPUTER AUTO ADJ. VIDEO S-VIDEO COMPONENT HDMI AUSSCHALTEN / SIND SIE SICHER?] wird eingeblendet. VIEWER NETWORK LAMP STATUS...

  • Seite 42: ❽ Nach Der Verwendung

    3. Bildprojektion (Grundbetrieb) ❽ Nach der Verwendung Vorbereitung: Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. 3. Ziehen Sie die einstellbaren Kippfüße ein, falls diese ausgefahren sind. 4. Decken Sie die Linse mit der Linsenabdeckung ab. 5.

  • Seite 43: Praktische Funktionen

    4. Praktische Funktionen DOWN ❶ Ausblenden von Bild und Ton PICTURE LAMP MODE ASPECT AV-MUTE 3D REFORM FREEZE Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblen- FOCUS ID SET LENS SHIFT /ZOOM HELP den. Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste bitte erneut. HINWEIS: Auch wenn das Bild ausgeblendet wird, bleibt die Anzeige des Menüs auf dem Bild- schirm erhalten.

  • Seite 44: ❹ Änderung Der Lampenbetriebsart

    4. Praktische Funktionen ❹ Änderung der Lampenbetriebsart Der Betrieb im Eco-Modus verlängert die Lebensdauer der Lampe. ENTER L-CLICK R-CLICK Verfahren Sie wie folgt, um in den [ECO]-Modus zu wechseln: VOLUME MAGNIFY PAGE 1. Drücken Sie die LAMP MODE-Taste, um den [LAMPENBETRIEBSART]-Bild- DOWN schirm aufzurufen.

  • Seite 45: ❻ Verwendung Einer Usb-Maus

    4. Praktische Funktionen ❻ Verwendung einer USB-Maus Die Verwendung einer USB-Maus ermöglicht einen homogenen Betrieb. Sie können eine handelsübliche USB-Maus verwenden. HDMI IN COMPUTER / COMPUTER / AUDIO IN COMPONENT 1 IN AUDIO IN COMPONENT 2 IN AUDIO IN S-VIDEO IN Die folgenden Menüpunkte können über die USB-Maus gesteuert MONITOR OUT AUDIO OUT...

  • Seite 46: ❼ Verwendung Des Optionalen Empfängers Für Die Drahtlose Maus (Np01Mr)

    4. Praktische Funktionen ❼ Verwendung des optionalen Empfängers für die drahtlose Maus (NP01MR) Der optionale Maus-Fernbedienungsempfänger ermöglicht Ihnen die Bedienung der Mausfunktionen Ihres Com- puters über die Fernbedienung. Dies ist insbesondere bei mit dem Computer erstellten Präsentationen praktisch. Anschluss des Empfängers für die drahtlose Maus an Ihrem Computer Falls Sie die drahtlose Mausfunktion verwenden möchten, schließen Sie den Empfänger für die drahtlose Maus und den Computer an.

  • Seite 47: Bedienung Ihrer Computer-Maus Über Die Fernbedienung

    4. Praktische Funktionen Bedienung Ihrer Computer-Maus über die Fernbedienung Sie können Ihre Computer-Maus von der Fernbedienung aus bedienen. Mit der PAGE UP/DOWN-Taste ..können Sie den Fenster-Anzeigebereich durchlaufen oder sich das vorherige oder nächste Dia in PowerPoint auf Ihrem Computer anzeigen lassen. Die SELECT ▲▼◀▶-Taste ....bewegt den Maus-Cursor auf Ihrem Computer.

  • Seite 48: ❽ Korrektur Der Horizontalen Und Vertikalen Trapezverzerrung (Eckenkorrektur)

    4. Praktische Funktionen ❽ Korrektur der horizontalen und vertikalen Trapezverzerrung (Eckenkorrektur) Korrigieren Sie die Trapezverzerrungen (trapezförmig) mit Hilfe der 3D Reform-Funktion, um den oberen und un- teren Bildschirmteil sowie die linke und rechte Bildschirmseite so zu verlängern oder zu verkürzen, dass das proji- zierte Bild rechteckig ist.
  • Seite 49 4. Praktische Funktionen 7. Verschieben Sie den Rahmen des projizierten Bildes mit der SELECT ▲▼◀▶ -Taste wie im Beispiel dargestellt. Bildschirm 8. Drücken Sie die ENTER-Taste. Bildschirm 9. Wählen Sie mit der SELECT ▲▼◀▶-Taste ein anderes Symbol aus, das in die Richtung zeigt. Wählen Sie im Eckenkorrektur-Einstellbildschirm [VERLASSEN] oder drücken Sie die EXIT-Taste auf der Fern- bedienung.
  • Seite 50 4. Praktische Funktionen Die einstellbaren Bereiche für 3D Reform sind wie folgt: HORIZONTAL VERTIKAL ECKENKORREKTUR Max. ca. +/– 40° Max. ca. +/– 30° TRAPEZ * Unter den nachfolgenden Bedingungen wird der maximale Winkel erreicht: • Das Bild wird als Breitbild projiziert (Zoom-Hebel auf Maximum). HINWEIS: •...

  • Seite 51: ❾ Zwei Bilder Gleichzeitig Anzeigen

    4. Praktische Funktionen ❾ Zwei Bilder gleichzeitig anzeigen Der Projektor verfügt über eine Funktion, mit der zwei unterschiedliche Signale gleichzeitig dargestellt werden können. Ihnen stehen zwei Modi zur Verfügung: BILD-IN-BILD-Modus und Nebeneinander-Modus. Wählen Sie im Menü [EINRICHTEN] → [GRUNDLEGENDES] → [PIP/SIDE BY SIDE] aus. Im [PIP/SIDE BY SIDE] Menüpunkt stehen die folgenden drei Optionen zur Auswahl: MODUS, POSITION und QUELLE.

  • Seite 52: Position

    4. Praktische Funktionen Zwei Bilder ansehen 1. Drücken Sie die PIP-Taste auf der Fernbedienung. Der PIP/SIDE BY SIDE Quelle-bildschirm wird angezeigt. 2. Wählen Sie mit der SELECT ▲ oder ▼-Taste die Quelle und drücken Sie anschließend die ENTER-Taste. Der BILD-IN-BILD oder NEBENEINANDER-Bildschirm wird angezeigt, abhängig davon, was im [MODUS] Einstellbildschirm ausgewählt wurde.

  • Seite 53: ❿ Schutz Vor Unbefugter Verwendung Des Projektors

    4. Praktische Funktionen ❿ Schutz vor unbefugter Verwendung des Projektors Die Zuweisung eines Schlüsselwortes verhindert die Verwendung des Projektors durch Unbefugte. Die Sicherheitsfunktion einschalten, indem zum ersten Mal ein Passwort vergeben wird 1. Drücken Sie die MENU-Taste. Das Menü wird eingeblendet. 2.
  • Seite 54 4. Praktische Funktionen 4. Drücken Sie die Taste SELECT ▼ drei Mal, um [SICHERHEITSEINST.] hervorzuheben. 5. Drücken Sie die ENTER-Taste, um das Menü [SICHERHEITSEINST.] aufzurufen. 6. Drücken Sie vier Mal die Taste SELECT ▼, um [SICHERHEITSEINST.] hervorzuheben, und drücken Sie die Taste ENTER.
  • Seite 55 4. Praktische Funktionen 8. Geben Sie über die Software-Tastatur ein alphanummerisches Schlüsselwort ein. Führen Sie für die Eingabe von z. B. “1234” die nachfolgend aufgeführten Schritte 8-1 bis 8-4 aus. HINWEIS: • Wenn Sie Ihre USB-Maus verwenden, können Sie jede Zahl oder jeden Buchstaben anklicken. BS: Löschen Sie das Zeichen vor dem Cursor oder heben Sie hervor.

  • Seite 56: Überprüfen, Ob Die Sicherheitsfunktion Aktiviert Ist

    4. Praktische Funktionen 10. Drücken Sie zum Hervorheben von [OK] die SELECT ▼-Taste und anschließend die ENTER-Taste. Der Bildschirm für das Bestätigen des Vorgangs wird eingeblendet. 11. Drücken Sie zum Hervorheben von [JA] die SELECT ◀ -oder ▶-Taste und drücken Sie die ENTER-Taste. Die Sicherheitsfunktion wird aktiviert, sobald der Projektor das nächste Mal eingeschaltet wird.

  • Seite 57: Deaktivieren Der Sicherheit

    Die Sicherheitsfunktion wird deaktiviert, sobald der Projektor das nächste Mal eingeschaltet wird. HINWEIS: Vergessen Sie nicht Ihr Schlüsselwort. Falls Sie Ihr Passwort doch einmal vergessen sollten, können Sie unter Nach- weis des Eigentümerrechts bei NEC oder Ihrem Händler Ihren Freigabecode erfragen.

  • Seite 58: ⓫ Einschränkung Der Zugriffsrechte Auf Verfügbare Menüpunkte

    HINWEIS: Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort vergessen haben, fragen Sie Ihren Administrator. Falls Ihr Administrator das Passwort vergessen hat, wenden Sie sich an NEC oder Ihren Händler. Unter Nachweis des Eigentümerrechts bei NEC oder Ihrem Händler können Sie Ihren Freigabecode (24 Zeichen lang) erfragen.

  • Seite 59: Erstellen Oder Hinzufügen Eines Benutzers

    4. Praktische Funktionen Erstellen oder Hinzufügen eines Benutzers 1. Wählen Sie im Menü [EINRICHTEN] → [INSTALLATION(2)] → [SICHERHEITSEINST.] aus. 2. Wählen Sie [KONTO] → [EINSTELLUNGEN]. Der Bildschirm mit den Einstellungen für den Menüpunkt [KONTO] wird eingeblendet. 3. Wählen Sie [ERSTELLEN]. Der Bildschirm mit den Einstellungen für den Menüpunkt [KONTO] wird eingeblendet.

  • Seite 60: Bearbeiten Eines Benutzers (Ändern Der Kontoeinstellungen)

    HINWEIS: Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort vergessen haben, fragen Sie Ihren Administrator. Falls Ihr Administrator das Passwort vergessen hat, wenden Sie sich an NEC oder Ihren Händler. Unter Nachweis des Eigentümerrechts bei NEC oder Ihrem Händler können Sie Ihren Freigabecode (24 Zeichen lang) erfragen.

  • Seite 61: ⓬ Betrieb Mit Einem Http-Browser

    IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der “HOSTS”-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wenn der Host-Name des Projektors auf “pj.nec.co.jp” eingestellt wurde, wird http://pj.nec.co.jp/index.html als Adresse oder im URL-Eingabefeld angegeben. Beispiel 2: Wenn die IP-Adresse des Projektors “192.168.73.1”...

  • Seite 62: Struktur Des Http-Servers

    4. Praktische Funktionen Struktur des HTTP-Servers POWER: Regelt die Stromversorgung des Projektors. ON (AKTIV) ........Strom wird eingeschaltet. OFF (INAKTIV) .......Strom wird ausgeschaltet. VOLUME (LAUTSTÄRKE): Regelt die Lautstärke des Projektors. ▲ ...........Erhöht den Lautstärke-Einstellwert. ▼ ...........Verringert den Lautstärke-Einstellwert. AV-MUTE: Steuert die Ausblendfunktion des Projektors. PICTURE ON (BILD AKTIV) ...Blendet Video aus.
  • Seite 63 4. Praktische Funktionen SOURCE SELECT (QUELLENAUSWAHL): Wechselt den Eingangsanschluss des Projektors. Computer 1 ........Wechselt zum COMPUTER1 IN-Anschluss. Computer 2 ........Wechselt zum COMPUTER2 IN-Anschluss. HDMI ..........Wechselt zum HDMI IN-Anschluss. VIDEO ..........Wechselt zum VIDEO IN-Anschluss. S-VIDEO .........Wechselt zum S-VIDEO IN-Anschluss. VIEWER ..........Schaltet zu den Daten auf dem USB-Speichergerät um. NETWORK ........Wechselt zum LAN-Signal.

  • Seite 64: ⓭ Projektion Der Bildschirmdarstellung Ihres Computers Mit

    4. Praktische Funktionen ⓭ Projektion der Bildschirmdarstellung Ihres Computers mit dem Projektor über ein Netzwerk [NETZWERKPROJEKTOR] Ein mit Windows Vista betriebener Computer kann mit Hilfe des Projektors über ein Netzwerk fernbedient werden. Der Projektor unterstützt die Netzwerkprojektor- und die Remotedesktop-Funktion von Windows Vista. Durch Auswahl des am selben Netzwerk wie Ihr PC angeschlossenen Projektors kann die Darstellung des PC- Bildschirms über das Netzwerk auf die Leinwand projiziert werden.
  • Seite 65 4. Praktische Funktionen 2. Drücken Sie die SELECT ▲- oder ▼-Taste, um [NETZWERK] auszuwählen, und drücken Sie die ENTER- Taste. Im Bildschirm wird das Menü [NETZWERK] angezeigt. 3. Wählen Sie aus dem Menü [NETZWERK] die Option [NETZWERKPROJEKTOR]. Es wird [PROJEKTORNAME/DISPLAYAUFLÖSUNG/PAßWORT/URL] angezeigt. TIPP: •...

  • Seite 66: Projizieren Eines Bildes Über Den Netzwerkprojektor

    4. Praktische Funktionen Änderung der Aufl ösung des Windows Vista-Bildschirms auf die Informationen von [DISPLAYA- UFLÖSUNG] im NETZWERKPROJEKTOR-Bildschirm. • Bei Verwendung von Windows Vista Service Pack 1 (SP1) überspringen Sie bitte die folgenden Schritte und fahren Sie mit “Projizieren eines Bildes über den Netzwerkprojektor” fort. 1.

  • Seite 67: Beenden Des Betriebs Als Netzwerkprojektor

    4. Praktische Funktionen 5. Klicken Sie auf [→ Nach einem Projektor suchen (empfohlen)]. Im Dialogfeld “Verfügbare Projektoren” wird der Name Ihres Projektormodells angezeigt. 6. Klicken Sie auf den Namen Ihres Projektormodells. Unten im Fenster wird die Meldung für das Passwort des ausgewählten Projektors eingeblendet. 7.

  • Seite 68: ⓮ Verwendung Des Projektors Zur Bedienung Ihres Computers Über Ein Netzwerk [Remotedesktop]

    4. Praktische Funktionen ⓮ Verwendung des Projektors zur Bedienung Ihres Computers über ein Netzwerk [REMOTEDESKTOP] • Durch Auswahl eines am selben Netzwerk wie der Projektor angeschlossenen PCs kann die Darstellung des PC-Bildschirms über das Netzwerk auf die Leinwand projiziert werden. Danach können Sie Windows Vista auf dem am Netzwerk angeschlossenen PC über die am Projektor ange- schlossene Tastatur bedienen.

  • Seite 69: Einrichtung Eines Passwortes Für Ein Benutzerkonto Unter Windows Vista

    4. Praktische Funktionen Einrichtung eines Passwortes für ein Benutzerkonto unter Windows Vista TIPP: Falls schon ein Passwort für das Konto konfi guriert wurde, können die Schritte 1 bis 9 ausgelassen werden. 1. Klicken Sie auf dem Desktop von Windows Vista auf [Start]. 2.
  • Seite 70 4. Praktische Funktionen 4. Klicken Sie auf die im blauen Bereich rechts im Fenster [LAN-Verbindung] angezeigte Option [Status anzeigen]. Das Fenster [Status der LAN-Verbindung] wird eingeblendet. 5. Klicken Sie auf [Details...]. Schreiben Sie sich die als "IPv4 IP-Adresse" angezeigten Werte auf (xxx.xxx.xxx.xxx). 6.
  • Seite 71 4. Praktische Funktionen 2. Drücken Sie die SELECT ▲- oder ▼-Taste, um [NETZWERK] auszuwählen, und drücken Sie die ENTER- Taste. Das Menü [NETZWERK] wird angezeigt. 3. Vom [NETZWERK] Menü ausgehend, benützen Sie die drahtlose Tastatur um [REMOTEDESKTOPVER- BINDUNG] einzugeben. Das Fenster [REMOTEDESKTOPVERBINDUNG] wird eingeblendet. TIPP: Einrichtung der [OPTIONEN] unter REMOTEDESKTOP Durch Klicken auf [OPTIONEN] wird der [LEISTUNG]-Bildschirm angezeigt.
  • Seite 72 4. Praktische Funktionen Beenden des Remotedesktops 1. Verwenden Sie die Tastatur zur Betätigung der Schaltfläche [Start] auf dem vom Projektor projizierten Desktopbildschirm. 2. Klicken Sie rechts im Startmenü auf [X]. Die Remotedesktop-Funktion wird deaktiviert. 3. Drücken Sie die SOURCE-Taste des Projektors, um ein anderes Eingangssignal als [NETZWERK] auszu- wählen.

  • Seite 73: Verwendung Des Viewers

    Das PNG- und GIF-Format unterstützt nur Non-Interlaced-Bilder. Die “Index”-Datei ist eine Datei, die mit Ulead Photo Explorer 8.0 erstellt wird - ein Programm, das im Lieferumgang der optionalen NEC User Supportware 5 CD-ROM enthalten ist. HINWEIS: • Verwenden Sie im Handel erhältliche USB-Speichergeräte.

  • Seite 74: ❸ Bedienung Der Viewer-Funktion Vom Projektor (Wiedergabe)

    5. Verwendung des Viewers ❸ Bedienung der Viewer-Funktion vom Projektor (Wiedergabe) Dieser Abschnitt beschreibt, wie Sie mit dem Projektor Dias anzeigen lassen können, die mit Hilfe der Viewer- Funktion erstellt worden sind. Dias können auch direkt von mit dem Projektor projizierten Bildern erstellt werden. Dia-Projektion (Viewer) Vorbereitung: Speichern Sie JPEG- oder BMP-Dateien (JPEG-, BMP-, Non-Interlaced-GIF- oder Non-Interlaced- PNG-Dateien) auf einem an Ihren Computer angeschlossenen USB-Speichergerät.
  • Seite 75 5. Verwendung des Viewers Bildschirm mit Thumbnails Ordner-Liste Bildlaufleiste Hervorheben Name der Thumbnails/ Datei Cursor (gelb) Information Anzahl der Dateien Hervorheben ......Zeigt den ausgewählten Ordner oder das ausgewählte Laufwerk an. Ordner-Liste ......Zeigt die auf dem USB-Speichergerät gespeicherten Ordner an. Informationen ......Zeigt die Informationen der ausgewählten Datei oder des ausgewählten Ordners an. Ordner: Ordnername, Anzahl der Dateien, Erstellungsdatum (Monat/Tag/Jahr), Erstellungszeit- punkt (Stunde:Minute:Sekunde) Datei: Dateiname, Nummer des Dias/Anzahl der anzuzeigenden Dias in einem Ordner, Erstel-...

  • Seite 76: Einstelloptionen Für Den Viewer

    5. Verwendung des Viewers Einstelloptionen für den Viewer WIEDERGABEMODUS: MANUELL ....Ein Dia wird manuell wiedergegeben, wenn die Viewer-Quelle ausgewählt wurde. AUTO ..... Die Dias werden automatisch wiedergegeben, wenn die Viewer-Quelle ausgewählt wurde. INTERVALL: Legt die Intervallzeit zwischen 5 und 300 Sekunden fest. START: Legt fest, welches Startmenü...

  • Seite 77: Viewer Beenden

    5. Verwendung des Viewers Viewer beenden Um den Viewer zu beenden, schalten Sie zu einem neuen Eingang, wie z. B. Computer1, COMPUTER2, HDMI, VIDEO, S-VIDEO oder NETZWERK. * Es gibt zwei Möglichkeiten für das Umschalten zu einem anderen Eingang: • Drücken Sie die COMPUTER1-, COMPUTER2-, HDMI-, VIDEO, S-VIDEO- oder NETWORK-Taste auf der Fernbedienung.

  • Seite 78: ❹ Änderung Des Hintergrund-Logos

    Wenn Sie den Hintergrund einmal geändert haben, können Sie das alte Logo selbst mit Hilfe von [RESET] nicht mehr als Hintergrund-Logo verwenden. Um das NEC-Logo wieder als Hintergrund-Logo zu verwenden, wiederholen Sie bitte die oben beschriebenen Schritte. Die NEC-Logo-Datei ist in der PC Control Utility 3.0 enthalten, die von unserer Webseite heruntergeladen werden kann:...

  • Seite 79: Verwendung Des Bildschirm-Menüs

    6. Verwendung des Bildschirm-Menüs ❶ Verwendung der Menüs 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäu- HINWEIS: Befehle wie ◀▶, ENTER, EXIT am unteren Bildrand zeigen die Schaltfl ächen an, die für die Bedienung zur Verfügung stehen.

  • Seite 80: Verwendung Des Erweitertes Und Des Grundlegendes

    6. Verwendung des Bildschirm-Menüs Verwendung des ERWEITERTES und des GRUNDLEGENDES Der Projektor verfügt über zwei Menümodi: ERWEITERTES-menü und GRUNDLEGENDES-menü. ERWEITERTES-menü ..In diesem Menümodus stehen sämtliche verfügbaren Menüs und Befehle zur Verfügung. Be- nutzer mit einem ADMINISTRATOR-Konto oder der Berechtigung für das erweiterte Menü kön- nen auf das erweiterte Menü...

  • Seite 81: ❷ Menübaum

    6. Verwendung des Bildschirm-Menüs ❷ Menübaum Grundmenü-Punkte werden im schattierten Be- reich angezeigt. Werkseinstellungen werden im grau schattierten Bereich angezeigt. Menü Optionen QUELLE COMPUTER1, COMPUTER2, HDMI, VIDEO, S-VIDEO, VIEWER, NETZWERK, EINGABELISTE MODUS STANDARD, PROFESSIONELL 1 bis 6 HELL. HOCH, PRÄ- REFERENZ SENTATION, VIDEO, FILM, GRAFIK, sRGB...
  • Seite 82 6. Verwendung des Bildschirm-Menüs Menü Optionen FRONTPROJEKTION, DECKENRÜCKPROJEKTION, RÜCKPROJEKTION, AUSRICHTUNG DECKENFRONTPROJEKTION INSTALLATION(1) BILDSCHIRM BILDSCHIRMTYP: 4:3-BILDSCHIRM, BREITBILD-BILDSCHIRM / POSITION ALLGEMEINES: PROJEKTORNAME, VERKABELTES LAN, DRAHTLOSES LAN PROFILE, DHCP, IP-ADRESSE, SUBNET-MASKE, GATEWAY, DNS- VERKABELT: KONFIGURATION, WIEDERANSCHLIESSEN NETZWERK- EINSTELLUNGEN DOMAIN: HOST-NAME, DOMAIN-NAME ALARM-MAIL, ABSENDER-ADRESSE, SMTP-SERVERNAME, MAIL: EMPFÄNGER-ADRESSE 1-3, TEST-EMAIL INSTALLATION(2)

  • Seite 83: ❸ Menü-Elemente

    6. Verwendung des Bildschirm-Menüs ❸ Menü-Elemente Registerkarte Bildlaufleiste Hervorheben Verfügbare Tasten Gegenwärtig ausge- Gegenwärtig ausge- wählter Benutzer wählte Quelle Hilfe-Taste Schließen-Taste Volles Dreieck Optionsschaltfeld Kontrollkästchen OK-Taste Löschen-Taste Symbol “Return” Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben .....Zeigt das ausgewählte Menü oder die ausgewählte Option an. Volles Dreieck ....Zeigt an, dass weitere Auswahlmöglichkeiten vorhanden sind.

  • Seite 84: ❹ Menü-Beschreibungen Und Funktionen [Quelle]

    VIEWER Mit Hilfe dieser Funktion können Sie Präsentationen von einem USB-Speichergerät mit gespeicherten Bildern und Dias vorführen, die mit dem exklusiv für NEC entwickelten, auf der optionalen User Supportware 5 CD-ROM ent- haltenen Programm Ulead Photo Explorer 8.0 erstellt wurden.

  • Seite 85: Verwendung Der Eingabeliste

    6. Verwendung des Bildschirm-Menüs [EINGABELISTE] Verwendung der Eingabeliste Werden für eine Quelle irgendwelche Einstellungen durchgeführt, werden diese Änderungen automatisch in der Eingabeliste gespeichert. Die (Einstellwerte der) registrierten Signale können so bei Bedarf aus der Eingabeliste geladen werden. Es können jedoch höchstens 100 Einstellmuster in der Eingabeliste gespeichert werden. Wenn 100 Einstellmuster in der Eingabeliste gespeichert sind, wird eine Fehlermeldung angezeigt und es können keine weiteren Muster mehr gespeichert werden.
  • Seite 86 6. Verwendung des Bildschirm-Menüs QUELLENBEZEICHNUNG: Geben Sie eine Signalbezeichnung ein. Die Signalbezeichnung kann aus bis zu 18 alphanummerischen Zeichen bestehen. EINGANGSANSCHLUSS: Ändern Sie den Eingangsanschluss. SPERRE: Führen Sie die Einstellung so durch, dass das ausgewählte Signal bei der Ausführung von [ALLES LÖ- SCHEN] nicht gelöscht werden kann.

  • Seite 87: ❺ Menü-Beschreibungen Und Funktionen [Einst.]

    6. Verwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINST.] [BILD] [MODUS] Mit dieser Funktion können Sie festlegen, wie die Einstellungen für [EINZELHEITEN-EINSTELLUNG] von [VOR- EINSTELLUNG] für die einzelnen Eingänge gespeichert werden sollen. STANDARD.... Speichert die Einstellungen der einzelnen Punkte von [VOREINSTELLUNG] (VOREINSTELLUNG 1 bis 6). PROFESSIONELL ..
  • Seite 88 6. Verwendung des Bildschirm-Menüs [EINZELHEITEN-EINSTELLUNG] Diese Option versorgt Sie mit zwei Seiten von Menüs, die detailliertere Einstellungen enthalten. [ALLGEMEINES] Auswahl der Referenz-Einstellung [REFERENZ] Diese Funktion ermöglicht Ihnen die Verwendung der Farbkorrektur oder der Gammawerte als Referenzdaten, um die unterschiedlichen Bildarten zu optimieren. Sie können eine der folgenden 6 Einstellungen auswählen. HELL.
  • Seite 89 6. Verwendung des Bildschirm-Menüs [KONTRAST] Stellt die Intensität des Bildes entsprechend dem eingehenden Signal ein. [HELLIGKEIT] Stellt den Helligkeitspegel oder die Intensität des hinteren Rasters ein. [BILDSCHÄRFE] Steuert das Detail des Bildes für Video (bei RGB- und Digitalsignalen nicht verfügbar). [FARBE] Erhöht oder reduziert den Farbsättigungspegel (bei RGB- und Digitalsignalen nicht verfügbar).

  • Seite 90: [Bild-Optionen]

    6. Verwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellung des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von [TAKT] und [PHASE]. TAKT ...... Verwenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von mög- licherweise auftretenden Vertikalstreifen. Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden.

  • Seite 91: Einstellung Der Horizontal/Vertikal-Position [Horizontal-Position/Vertikal-Position]

    6. Verwendung des Bildschirm-Menüs Einstellung der Horizontal/Vertikal-Position [HORIZONTAL-POSITION/VERTIKAL-POSITION] Stellt die Lage des Bildes horizontal und vertikal ein. Auswahl des Übertastungsprozentsatzes [ÜBERTASTUNG] Wählen Sie für das Signal einen Übertastungsprozentsatz (0 %, 5% und 10 %) aus. Projiziertes Bild Übertastung von 10 % HINWEIS: Wenn [NATURLICH] unter [AUFLOSUNG] eingestellt wurde, ist es nicht moglich [UBERTASTUNG] zu wahlen.
  • Seite 92 6. Verwendung des Bildschirm-Menüs Auswahl des Bildformates [BILDFORMAT] Bildschirmtyp 4:3-BILDSCHIRM (VIDEO) Bildschirmtyp BREITBILD-BILDSCHIRM (VIDEO) Mit dieser Funktion können Sie das optimale Bildformat für die Wiedergabe einer Quelle auswählen. Wenn als Quelle der Bildschirmtyp 4:3-BILDSCHIRM ausgewählt wurde, wird die folgende Auswahl angezeigt: Für VIDEO 4:3 ..........

  • Seite 93: Auswahl Der Aufl Ösung [Auflösung]

    [AUTO]: Zeigt ein RGB-Signal so an, dass es dem Bildschirm in der natürlichen Aufl ösung des Projektors (1024 x 768 Pixel) angepasst wird. [NATÜRLICH]: Zeigt ein RGB-Signal in seiner wirklichen Aufl ösung an. Beispiel: Wenn unter Verwendung des VT800 eine Quelle mit 800 x 600 Pixel ausgewählt wurde: [AUTO] [NATÜRLICH]...

  • Seite 94: [Video]

    6. Verwendung des Bildschirm-Menüs [VIDEO] Verwendung der Rauschunterdrückung [RAUSCHUNTERDRÜCKUNG] Diese Funktion dient der Reduzierung von Bildrauschen. WILLK. RAUSCHUNTERDR..Reduziert fl ackerndes statistisches Bildrauschen. MOS.-RAUSCHUNTERDR..Reduziert Mosquito-Rauschen, das bei DVD-Wiedergabe an den Bildkanten auftritt. BLOCK-RAUSCHUNTERDR..Reduziert Block-Rauschen oder mosaikartige Muster, wenn aktiviert. Auswahl des progressiven Konversions-Punktsprungverfahrens [VERKNÜPFUNG TRENNEN] Mit dieser Funktion können Sie ein Punktsprung- bis progressives Umwandlungsverfahren für Videosignale wählen.

  • Seite 95: [Audio]

    6. Verwendung des Bildschirm-Menüs [AUDIO] Tonsteuerung [LAUTSTÄRKE/TIEFEN/HÖHEN/BALANCE] Stellt die Lautstärke, den Tiefen- und Höhenpegel, die Balance links und rechts des Projektorlautsprechers sowie AUDIO OUT (Stereo-Minibuchse) ein. Aktivierung von 3D-Surround [3D-SURROUND] Schaltet den 3D-Surround-Effekt ein oder aus. Wenn die AUDIO OUT-Stereo-Minibuchse des Projektors an ein externes Gerät angeschlossen wird, kann die To- neinstellung des externen Gerätes je nach Tiefen-, Höhen- und 3D Surround-Einstellung zu einer verzerrten oder knackenden Tonausgabe führen.

  • Seite 96: ❻ Menü-Beschreibungen Und Funktionen [Einrichten]

    6. Verwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] [GRUNDLEGENDES] Auswahl des Trapez-Modus [TRAPEZ] Diese Funktion ermöglicht Ihnen die manuelle oder automatische Korrektur von Trapezverzerrungen. Die Auswahl dieses Punktes führt zur Anzeige des Trapez-Einstellungsmenüs. Durch Ankreuzen von [AUTO TRAPEZ] wird die automatische Trapez-Funktion eingeschaltet. Die Änderungen bleiben auch nach dem Ausschalten des Projektors gespeichert.
  • Seite 97 6. Verwendung des Bildschirm-Menüs Auswahl des Eckenkorrektur-Modus [ECKENKORREKTUR] Mit dieser Option können Sie die Trapezverzerrung korrigieren. Die Auswahl dieses Punktes führt zur Anzeige des Eckenkorrektur-Einstellbildschirm. (→ Seite 36) HINWEIS: Wenn [TRAPEZ] ausgewählt wurde, ist die Option [ECKENKORREKTUR] nicht verfügbar. Verwendung der BILD-IN-BILD/NEBENEINANDER-Funktion Mit dieser Funktion können zwei unterschiedliche Signale gleichzeitig angezeigt werden.

  • Seite 98: Verwendung Der Wandfarben-Korrektur [Wandfarbe]

    6. Verwendung des Bildschirm-Menüs Verwendung der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmate- rials, dessen Farbe nicht Weiß ist. Die nachfolgend aufgeführten neun Optionen stehen zur Verfügung. Einstellung des Lampenmodus auf Normal oder Eco [LAMPENBETRIEBSART] Diese Funktion ermöglicht die Auswahl zwischen zwei Lampen-Helligkeitsmodi: NORMAL- und ECO-Modus.

  • Seite 99: Verwendung Des Programm-Timers [Ausschalt-Timer]

    6. Verwendung des Bildschirm-Menüs Verwendung des Programm-Timers [AUSSCHALT-TIMER] 1. Wählen Sie die gewünschte Zeit zwischen 30 Minuten und 16 Stunden aus: AUS, 0:30, 1:00, 2:00, 4:00, 8:00, 12:00, 16:00. 2. Drücken Sie die ENTER-Taste auf der Fernbedienung. 3. Die verbleibende Zeit wird heruntergezählt. 4.
  • Seite 100 6. Verwendung des Bildschirm-Menüs Einen neuen Programm-Timer einstellen 1. Auf dem PROGRAMM-TIMER Schirm, die SELECT ▲ oder ▼ Taste verwenden um [EINSTELLUNGEN] zu wählen und die ENTER Taste betätigen. Der [PROGRAMMLISTE] Schirm wird angezeigt. HINWEIS: Wenn der Programm-Timer eingeschaltet ist, kann die [PROGRAMMLISTE] nicht bearbeitet werden. 2.
  • Seite 101 6. Verwendung des Bildschirm-Menüs ERWEITERTE EINSTELLUNGEN ..Aktivieren/deaktivieren Sie den Netzstrom oder wählen Sie die Art der Videoquelle des gewählten Items unter [FUNKTION]. WIEDERHOLUNG ......Ein Häkchen um das Programm andauernd zu wiederholen. Ein Häkchen setzen um dieses Programm nur einmal in der Woche auszuführen. 4.

  • Seite 102: Verwendung Von [Eckenkorrektur]

    6. Verwendung des Bildschirm-Menüs Die Reihenfolge der Programme ändern 1. Wählen Sie im [PROGRAMMLISTE] Schirm ein Programm zum abändern und betätigen Sie die SELECT ▶ Taste. 2. Betätigen Sie die SELECT ▼ Taste um [▲] oder [▼] zu wählen. 3. Betätigen Sie die ENTER Taste einige Male und wählen Sie eine Zeile um das Programm dorthin zu bringen. Die Reihenfolge der Programme wird geändert.

  • Seite 103: Abmeldung Des Projektors [Abmelden]

    6. Verwendung des Bildschirm-Menüs Abmeldung des Projektors [ABMELDEN] Diese Funktion ermöglicht das Abmelden des Projektors, ohne ihn auszuschalten. Durch das Abmelden des Projektors wird ein nicht autorisierter Betrieb des Projektors verhindert. Um den Projektor abzumelden, führen Sie die folgenden Schritte durch: 1.

  • Seite 104: [Menü]

    6. Verwendung des Bildschirm-Menüs [MENÜ] Auswahl der Menü-Farbe [FARBAUSWAHL] Sie können zwischen zwei Optionen für die Menüfarbe wählen: FARBE und MONOCHROM. Ein-/Ausschalten von Quellenanzeige, Meldung und Zeit [QUELLENANZEIGE], [MELDUNGSAN- ZEIGE], [ZEITANZEIGE], [ID-ANZEIGE] QUELLENANZEIGE .....Diese Option schaltet die Eingangsbezeichnungsanzeige wie z.B. COMPUTER1, COMPUTER2, HDMI, VIDEO und Kein Eingang, die in der oberen rechten Bildschirmecke angezeigt wird, ein oder aus.

  • Seite 105: [Installation(1)]

    6. Verwendung des Bildschirm-Menüs Einstellung von Closed Caption [CLOSED CAPTION] Diese Option stellt verschiedene Closed Caption-Modi ein, mit denen Sie Text auf dem projizierten Video- oder S-Video-Bild einblenden können. INAKTIV ....Dadurch wird der Closed Caption-Modus beendet. CAPTION 1-4 ..Text wird eingeblendet. TEXT 1-4 ....

  • Seite 106: Auswahl Des Bildformates Und Der Bildposition Für Den Bildschirm [Bildschirm]

    6. Verwendung des Bildschirm-Menüs Auswahl des Bildformates und der Bildposition für den Bildschirm [BILDSCHIRM] BILDSCHIRMTYP .. Wählen Sie eine der zwei Optionen: Wählen Sie für den von Ihnen verwendeten Bildschirm entweder 4:3-BILDSCHIRM oder BREITBILD-BILDSCHIRM. Siehe auch [BILDFORMAT]. (→ Seite 80) POSITION ....

  • Seite 107: [Installation(2)]

    6. Verwendung des Bildschirm-Menüs [INSTALLATION(2)] [NETZWERK-EINSTELLUNGEN] Mit dieser Funktion können Sie verschiedene Einstellpunkte justieren, wenn der Projektor in Ihrem Netzwerk verwendet wird. VORSICHT • Wenden Sie sich hinsichtlich dieser Einstellungen an Ihren Netzwerk-Administrator. Tipps für die Einrichtung eines LAN-Anschlusses Zum Konfi gurieren des Projektors für Netzwerkkommunikation über den LAN-Anschluss (RJ-45) gehen Sie wie folgt vor: 1.
  • Seite 108 6. Verwendung des Bildschirm-Menüs Um Fehlermeldungen oder Informationen über die verbleibende Lebensdauer der Lampe per E-Mail zu erhalten: 1. Wählen Sie auf der [MAIL]-Registerkarte [ALARM-MAIL] und drücken Sie anschließend die ENTER- Taste. Eine Kontrollmarkierung wird aktiviert. 2. Stellen Sie [ABSENDER-ADRESSE], [SMTP-SERVERNAME] und [EMPFÄNGER-ADRESSE] ein. Wäh- len Sie [OK] und drücken Sie die ENTER-Taste.
  • Seite 109 6. Verwendung des Bildschirm-Menüs [PROJEKTORNAME] Geben Sie einen einzigartigen Projektornamen ein. Drücken Sie , um die Software-Tastatur einzublenden, und geben Sie den Namen ein. Sie können bis zu 16 alphanummerische Zeichen oder Symbole eingeben. Wählen Sie nach Eingabe eines Namens [OK] und drücken Sie anschließend die ENTER-Taste. HINWEIS: Der [PROJEKTORNAME] bleibt erhalten, selbst wenn Sie über das Menü...
  • Seite 110 6. Verwendung des Bildschirm-Menüs [VERKABELT] PROFILE (für LAN-Port [RJ-45]): Bis zu zwei Einstellungen für den LAN-Port (RJ-45) können im Speicher des Projektors gespeichert werden. Wählen Sie [PROFILE 1] oder [PROFILE 2] und führen Sie anschließend die Einstellungen für [DHCP] und die übrigen Optionen durch.
  • Seite 111 6. Verwendung des Bildschirm-Menüs [DOMAIN] HOST-NAME ..Geben Sie einen Hostnamen ein. Die Signalbezeichnung kann aus bis zu 15 alphanummerischen Zei- chen bestehen. DOMAIN-NAME..Geben Sie den Domain-Namen des am Projektor angeschlossenen Netzwerkes ein. Die Signalbezeich- nung kann aus bis zu 60 alphanummerischen Zeichen bestehen.
  • Seite 112 6. Verwendung des Bildschirm-Menüs [MAIL] ALARM-MAIL: Wenn dieses Kontrollkästchen markiert wird, wird die Alarm-Mail-Funktion aktiviert. Diese Funktion informiert Ihren Computer per E-Mail über eine Fehlermeldung, wenn ein verdrahtetes LAN verwendet wird. Die Fehlermeldung wird angezeigt, wenn die Projektorlampe das Ende der Lebensdauer er- reicht hat oder wenn ein Fehler im Projektor aufgetreten ist.

  • Seite 113: Auswahl Der Übertragungsrate [Übertragungsrate]

    6. Verwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (9-poliger D-Sub) ein. Datenraten von 4800 bis 38400 bps werden unterstützt. Die Standard-Einstellung ist 38400 bps. Wählen Sie die für das anzuschließende Gerät ge- eignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlens- wert).
  • Seite 114 6. Verwendung des Bildschirm-Menüs Wählen Sie das [PASSWORT EINGEBEN]-Eingabefeld und drücken Sie die ENTER-Taste. (→ Seite 68) Ein Sternchen wird angezeigt. Die Software-Tastatur wird eingeblendet. Geben Sie über die Software-Tastatur auf dem [PASSWORT EINGEBEN]-Bildschirm ein Passwort ein und drücken Sie anschließend die ENTER-Taste. Der [PASSWORT BESTÄTIGEN]-Bildschirm wird eingeblendet.
  • Seite 115 6. Verwendung des Bildschirm-Menüs [SICHERHEIT] Mit Hilfe der Sicherheitsfunktion können Sie Ihren Projektor schützen, damit erst nach Eingabe eines Schlüssel- wortes ein Signal vom Projektor projiziert wird. Es gibt außerdem die Möglichkeit, den Projektor mit Hilfe eines re- gistrierten USB-Speichergeräts* zu sperren, das als Schutzschlüssel dient. Nachdem ein USB-Speichergerät als Schutzschlüssel registriert wurde, muss das registrierte USB-Speichergerät am USB-Anschluss des Projektors angeschlossen sein, um den Projektor einzuschalten.
  • Seite 116 Jetzt können Sie sich das projizierte Bild ansehen. HINWEIS: Vergessen Sie Ihr Schlüsselwort nicht. Falls Sie Ihr Passwort doch einmal vergessen sollten, können Sie bei NEC oder Ihrem Händler Ihren Freigabecode erfragen. Weitere Informationen hierzu fi nden Sie am Ende dieses Abschnitts.
  • Seite 117 2. Drücken Sie die MENU-Taste. Sowohl der Freigabecode-Eingabebildschirm als auch der Abfragecode (24 alphanummerische Zeichen) werden angezeigt. HINWEIS: Bei NEC oder Ihrem Händler können Sie unter Angabe Ihres registrierten Schlüsselwort und Abfragecodes Ihren Frei- schaltcode erfragen. 3. Geben Sie Ihren Freigabecode im Freigabecode-Eingabebildschirm ein.

  • Seite 118: Einstellung Eines Passwortes Für Pjlink [Pjlink]

    6. Verwendung des Bildschirm-Menüs Einstellung eines Passwortes für PJLink [PJLink] Mit dieser Option können Sie ein Passwort einstellen, wenn Sie die PJLink-Funktion verwenden. Paßwort: Geben Sie ein Passwort ein (bis zu 32 Zeichen). Wenn Sie ein Passwort einstellen und löschen möchten, wiederholen Sie die unter [HINTERGRUND-SPERRE] beschriebenen Schritte.

  • Seite 119: Dem Projektor Eine Id Zuweisen [Steuer-Id]

    6. Verwendung des Bildschirm-Menüs Dem Projektor eine ID zuweisen [STEUER-ID] Sie können mehrere Projektoren separat und unabhängig voneinander mit der gleichen Fernbedienung bedienen. Dazu muss jedem Projektor eine ID-Nummer zugewiesen werden. STEUER-ID-NUMMER..Weisen Sie dem Projektor eine Nummer von 1 bis 254 zu. STEUER-ID ......Wählen Sie [INAKTIV] um die STEUER-ID-Einstellung abzuschalten und wählen Sie [AKTIV] um die STEUER-ID-Einstellung einzuschalten.

  • Seite 120: [Optionen]

    6. Verwendung des Bildschirm-Menüs [OPTIONEN] Einstellung der Auto-Einstellfunktion [AUTO-EINSTELLUNG] Diese Funktion stellt den Auto-Einstellmodus ein, damit das Videorauschen und die Stabilität eines RGB-Bildes automatisch oder manuell eingestellt werden können. Für die automatische Einstellung gibt es zwei Möglichkeiten: [NORMAL] und [FEIN]. INAKTIV ....
  • Seite 121 6. Verwendung des Bildschirm-Menüs Auswahl der Standardquelle [WAHL DER STANDARDQUELLE] Sie können den Projektor jederzeit auf einen seiner Standard-Eingänge einstellen. LETZTE....Stellt den Projektor immer auf den vorherigen oder letzten aktiven Standard-Eingang ein, wenn der Projektor eingeschaltet wird. AUTO ..... Sucht nach einer aktiven Quelle in der Reihenfolge von COMPUTER1 → COMPUTER2 → HDMI → VIDEO →...

  • Seite 122: ❼ Menü-Beschreibungen Und Funktionen [Info.]

    6. Verwendung des Bildschirm-Menüs ❼ Menü-Beschreibungen und Funktionen [INFO.] Zeigt die Lampenbetriebsstunden, den Status des aktuellen Signals und der Einstellungen, die NETZWERK- Einstellungen sowie die Version an. Die enthaltenen Informationen sind wie folgt: [VERWENDUNGSDAUER] VERBL. LAMPENBETR.-DAUER (%) VERSTR. LAMPENBETR.-STD. (H) VERSTR.

  • Seite 123: Verwendung Des Bildschirm-Menüs

    6. Verwendung des Bildschirm-Menüs [QUELLE(1)] EINGANGSANSCHLUSS SIGNALTYP VIDEOTYP QUELLENBEZEICHNUNG EINGANGSNUMMER [QUELLE(2)] HORIZONTALE FREQUENZ VERTIKALE FREQUENZ SYNCH.-TYP SYNCH.-POLARITÄT SCAN-TYP...

  • Seite 124: [Verkabeltes Lan]

    6. Verwendung des Bildschirm-Menüs [VERKABELTES LAN] Diese Seite zeigt die Informationen zu den Einstellungen des LAN-Ports (RJ-45) an. IP-ADRESSE..Zeigt die IP-Adresse des Projektors an, wenn der LAN-Port (RJ-45) verwendet wird. SUBNET-MASKE ... Zeigt die Subnet-Maske des Projektors an, wenn der LAN-Port (RJ-45) verwendet wird. GATEWAY ....

  • Seite 125: ❽ Menü-Beschreibungen Und Funktionen [Reset]

    6. Verwendung des Bildschirm-Menüs ❽ Menü-Beschreibungen und Funktionen [RESET] Auf Werkseinstellung zurückstellen Die Reset-Funktion ermöglicht Ihnen durch die folgenden Verfahren eine Änderung der Quellen-Einstellungen so- wie die Rückstellung auf die Werkseinstellungen: [AKTUELLES SIGNAL] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Alle Punkte in [EINST.] können zurückgestellt werden.

  • Seite 126: Wartung

    7. Wartung Dieses Kapitel enthält einfache Wartungsanleitungen, die Sie beim Reinigen des Filters und beim Austausch der Lampe befolgen sollten. ❶ Reinigung oder Austausch des Filters Der Luftfi lterschwamm verhindert, dass Staub und Schmutz in den Projektor eindringen, und sollte regelmäßig gereinigt werden.

  • Seite 127: Austausch Des Filters (Schwamm)

    7. Wartung Austausch des Filters (Schwamm): VORSICHT • Wechseln Sie beide immer Filter gleichzeitig aus. • Entfernen Sie vor dem Austauschen der Filter eventuell vorhandenen Staub und Schmutz vom Projektorgehäuse. • Der Projektor enthält Präzisionsbauteile. Halten Sie Staub und Schmutz während des Austausches fern. •...

  • Seite 128: ❷ Reinigung Des Gehäuses Und Der Linse

    7. Wartung 4. Schließen Sie das im Lieferumfang enthaltene Netzkabel an und schalten Sie den Hauptnetzschalter so- wie den Projektor ein. 5. Wählen Sie zum Schluss das Menü → [RESET] → [FILTERBETRIEBSSTUNDEN LÖSCHEN], um die Filter- betriebsstunden zurückzustellen. (→ Seite hinsichtlich der Rückstellung der Filterbetriebsdauer) ❷...

  • Seite 129: ❸ Austausch Der Lampe

    Birne platzen und Glassplitter können im Lampengehäuse verstreut werden. Berühren Sie die Splitter nicht, da Sie sich dabei verletzen könnten.Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. Austausch der Lampe: Optionale Lampe und das für den Austausch erforderliche Werkzeuge: •...
  • Seite 130 Sie nicht, diese Verriegelung zu umgehen. 4. Umfassen Sie das Lampengehäuse und entfernen Sie es. Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. VORSICHT Verwenden Sie ausschließlich die NEC-Austauschlampe NP05LP. Bestellen Sie diese bei Ihrem NEC-Händler.
  • Seite 131 7. Wartung 5. Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben. Ziehen Sie die beiden Schrauben unbedingt an. 6. Setzen Sie die Lampenabdeckung wieder auf. Schließen Sie die Lampenabdeckung, bis sie einrastet. Ziehen Sie die Schraube der Lampenabdeckung fest an. Ziehen Sie die Schraube unbedingt an.

  • Seite 132: Anhang

    8. Anhang ❶ Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebs Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet. – 0,5 Sek. Aktiv, Der Projektor macht sich einschaltbereit. Warten Sie einen Moment.
  • Seite 133 8. Anhang Allgemeine Störungen und Abhilfemaßnahmen (Siehe auch “Netzanzeige/Statusanzeige/Lampenanzeige” auf Seite 120) Störung Zu überprüfende Punkte Der Projektor schaltet sich • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung ge- nicht ein. drückt ist.
  • Seite 134 Display mit der Tastenkombination "Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops bedienen sich z. B. der Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 135: ❷ Technische Daten

    8. Anhang ❷ Technische Daten Dieses Kapitel enthält technische Informationen über die Leistung des Projektors. Modellnummer VT800 Optische Daten LCD-Display 0,63 Zoll-LCD mit Micro Lens Array (Bildformat 4:3) Aufl ösung 1024 x 768 Pixel* Manueller Zoom und Fokus Linse Zoom-Verhältnis = 1-1,2...

  • Seite 136: Mechanische Daten

    Entspricht den Niederspannungsrichtlinien (EN60950-1, TÜV GS-geprüft). Besuchen Sie hinsichtlich weiterer Informationen unsere Website unter: USA: http://www.necdisplay.com/ Europa: http://www.nec-display-solutions.com/ Weltweit: http://www.nec-pj.com/ Hinsichtlich weiterer Informationen über unser optionales Zubehör besuchen Sie bitte unsere Webseite oder lesen Sie unsere Broschüre. Änderungen der technischen Daten ohne Ankündigung vorbehalten.

  • Seite 137: ❸ Gehäuseabmessungen

    8. Anhang ❸ Gehäuseabmessungen 310 (12,2) 71,4 (2,8) Einheit: mm (Zoll)

  • Seite 138: ❹ Bildschirmgröße Und Projektionsentfernung

    8. Anhang ❹ Bildschirmgröße und Projektionsentfernung Projektionsentfernung und Projektionsfl ächen-Größe Es folgt eine Angabe der angemessenen relativen Positionen von Projektor und Projektionsfl äche. Sehen Sie sich bitte die Tabelle an, um die Aufstellungsposition zu bestimmen. Projektionsflä- chen-Mitte 2,85"/72,3 mm Linsenmitte Projektionsflächen-Unterseite Projektor-Unterseite Entfernungstabelle...

  • Seite 139: Verwendung Des Diagramms

    8. Anhang Dieser Abschnitt sollte Verwendung fi nden, wenn die Entfernung zum Bildschirm und die Bildschirmgröße festge- legt werden. Die verfügbaren Projektionsentfernungen liegen entsprechend der Tabelle bei 0,73 m/29 Zoll für 21"-Bildschirme bis 10,8 m/424 Zoll für 300"-Bildschirme. (Modell) Weit Bildschirmgröße Fern (Diagonale)

  • Seite 140: ❺ Pinbelegung Des D-Sub-Computer1/2-Eingangsanschlusses

    8. Anhang ❺ Pinbelegung des D-Sub-COMPUTER1/2-Eingangsanschlusses 15-poliger Mini-D-Sub-Pinanschluss Signalpegel Videosignal: 0,7 Vp-p (Analog) Sync-Signal: TTL-Pegel 14 13 Pin-Nr. RGB-Signal (Analog) YCbCr-Signal Grün oder Sync-auf-Grün Blau Masse Masse Rote Masse Cr-Masse Grüne Masse Y-Masse Blaue Masse Cb-Masse Nicht belegt Sync.-Signal-Masse Kein Anschluss Bidirektionale DATA (SDA) Horizontal-Sync oder Verbundenes Sync Vertikal-Sync...

  • Seite 141: ❻ Verzeichnis Kompatibler Eingangssignale

    8. Anhang ❻ Verzeichnis kompatibler Eingangssignale Signal Aufl ösung Frequenz H. Bildwiederholungs- (Bildpunkte) (kHz) frequenz (Hz) NTSC/PAL60 15,73 59,94 15,63 50,00 PAL60 15,73 60,00 SECAM 15,63 50,00 VESA × 31,47 59,94 MAC 13" × 35,00 66,67 VESA × 37,86 72,81 VESA ×...

  • Seite 142: ❼ Pc-Steuercodes Und Kabelanschluss

    8. Anhang ❼ PC-Steuercodes und Kabelanschluss PC-Steuerbefehle Funktion Code-Daten STROM EIN STROM AUS EINGANGSAUSWAHL COMPUTER1 EINGANGSAUSWAHL COMPUTER2 EINGANGSAUSWAHL HDMI EINGANGSAUSWAHL VIDEO EINGANGSAUSWAHL S-VIDEO EINGANGSAUSWAHL VIEWER BILDSTUMMSCHALTUNG AKTIV BILDSTUMMSCHALTUNG INAKTIV TONSTUMMSCHALTUNG AKTIV TONSTUMMSCHALTUNG INAKTIV BILDSCHIRMSTUMMSCHALTUNG AKTIV BILDSCHIRMSTUMMSCHALTUNG INAKTIV BILDFORMAT (4:3-Bildschirm) LETTERBOX WIDESCREEN ZOOM BILDFORMAT (16:9-Bildschirm)

  • Seite 143: Kabelverbindung

    8. Anhang Kabelverbindung Kommunikationsprotokoll Baudrate .......... 38400 bps Datenlänge ........8 Bits Parität ..........Keine Parität Stoppbit ........... Ein Bit X Aktiv/Inaktiv ......... Keine Kommunikationsverfahren ....Vollduplex HINWEIS: Je nach Gerät ist bei langen Kabelläufen u. U. eine niedrigere Baudrate empfehlenswert. PC-Steueranschluss (9-Pol.

  • Seite 144: ❽ Checkliste Für Die Fehlersuche

    8. Anhang ❽ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Lesen Sie darüber hinaus das Kapitel “Fehlersuche” in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihrer Störung erheblich. * Drucken Sie die nachfolgenden Seiten aus.
  • Seite 145 Modellnummer: Modellnummer der Fernbedienung: Notebook □/Tischgerät □ Natürliche Aufl ösung: Bildwiederholfrequenz: Video-Adapter: Projektor Sonstiges DVD-Player Signalkabel Videogerät NEC-Norm oder Kabel von einem anderen Hersteller? Videorekorder, DVD-Player, Videokamera, Videospiel oder Sonstiges Modellnummer: Länge: Zoll/m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter...

  • Seite 146: ❾ Travelcare-Führer

    Bitte besuchen Sie hinsichtlich der aktuellsten Informationen die nachstehende “Liste der TravelCare-Anlaufstellen” an. jeweiligen Webseiten der Service-Center in den verschiedenen Län- dern, die in der Liste der TravelCare-Anlaufstellen oder auf der NEC- 1 Reparaturservice Das Gerät wird innerhalb von 10 Werktagen repariert und ausge- Webseite unter http://www.nec-pj.com...
  • Seite 147 E-Mail-Adresse: ncare@nec.com.sg WEB-Adresse: http://www.nec.com.sg/ap Ersatzgerät-Verleihservice angeboten. (Abgedeckte Regionen) Singapur NEC Corporation of Malaysia Sdn. Bhd. Adresse: 33rd Floor, Menara TA One, 22, Jalan P. Ramlee, 50250 Kuala Lumpur, Malaysia Telefon: +6 03 2178 3600 (ISDN) Fax: +6 03 2178 3789 E-Mail-Adresse: necare@nsm.nec.co.jp...

  • Seite 148: Anmeldeformular Für Das Travelcare-Serviceprogramm

    8. Anhang P-1/ Datum: AN: NEC oder durch NEC autorisiertes Service-Center: ABS: (Firma und Name mit Unterschrift) Sehr geehrte Damen und Herren, ich möchte mich für Ihr TravelCare-Serviceprogramm, basierend auf dem beiliegenden Registrierungs- und Qualifi kationsfor- mular, anmelden und stimme den folgenden Bedingungen zu; ferner bin ich damit einverstanden, dass die Servicekosten von meinem Kreditkartenkonto abgebucht werden, falls ich die geliehenen Ersatzgeräte nicht innerhalb der angegebenen Frist...
  • Seite 149 4) höhere Gewalt, Feuer, Überschwemmung, Kriegsereignisse, Ge- waltakt oder ähnliche Vorkommnisse; 5) jeder Versuch seitens einer Person, die nicht zum durch NEC au- torisierten Personal gehört, das Produkt zu justieren, zu verändern, zu reparieren, zu installieren oder Servicearbeiten daran durch- zuführen;...
  • Seite 150 © NEC Display Solutions, Ltd. 2008 7N951192...

Diese Anleitung auch für:

Np905Np901w

Inhaltsverzeichnis
