Handbuch für die Erstinstallation – Übersetzung der Originalanleitungen
Bei Vorliegen von starken Turbulenzen ist es ratsam, die Schwimmerschalter an einer im Schacht angeordneten
starren Stange zu befestigen.
Sicherstellen, dass die Bewegung der Schwimmerschalter nicht durch Gegenstände behindert wird und dass sich
ihre Kabel nicht ineinander verschlingen, verdrehen oder an Vorsprüngen im Becken verfangen können.
Die Schwimmerschalter sind so zu installieren, dass der richtige Mindeststand des Fördermediums gewährleistet ist.
Der Anwender hat sicherzustellen, dass der Mindeststand des Fördermediums während des Gerätebetriebs stets
von zwei Niveausensoren (redundant) überwacht wird, die das Gerät bei Unterschreitung spannungsfrei schalten.
Nur Niveausensoren verwenden, die für die Ex-Zonen-Einstufung des Installationsortes geeignet sind.
Der Anschluss an den Schaltschrank hat über eine Sicherheitsbarriere vom Typ Zenerbarriere
oder eine galvanische Trennung zu erfolgen.

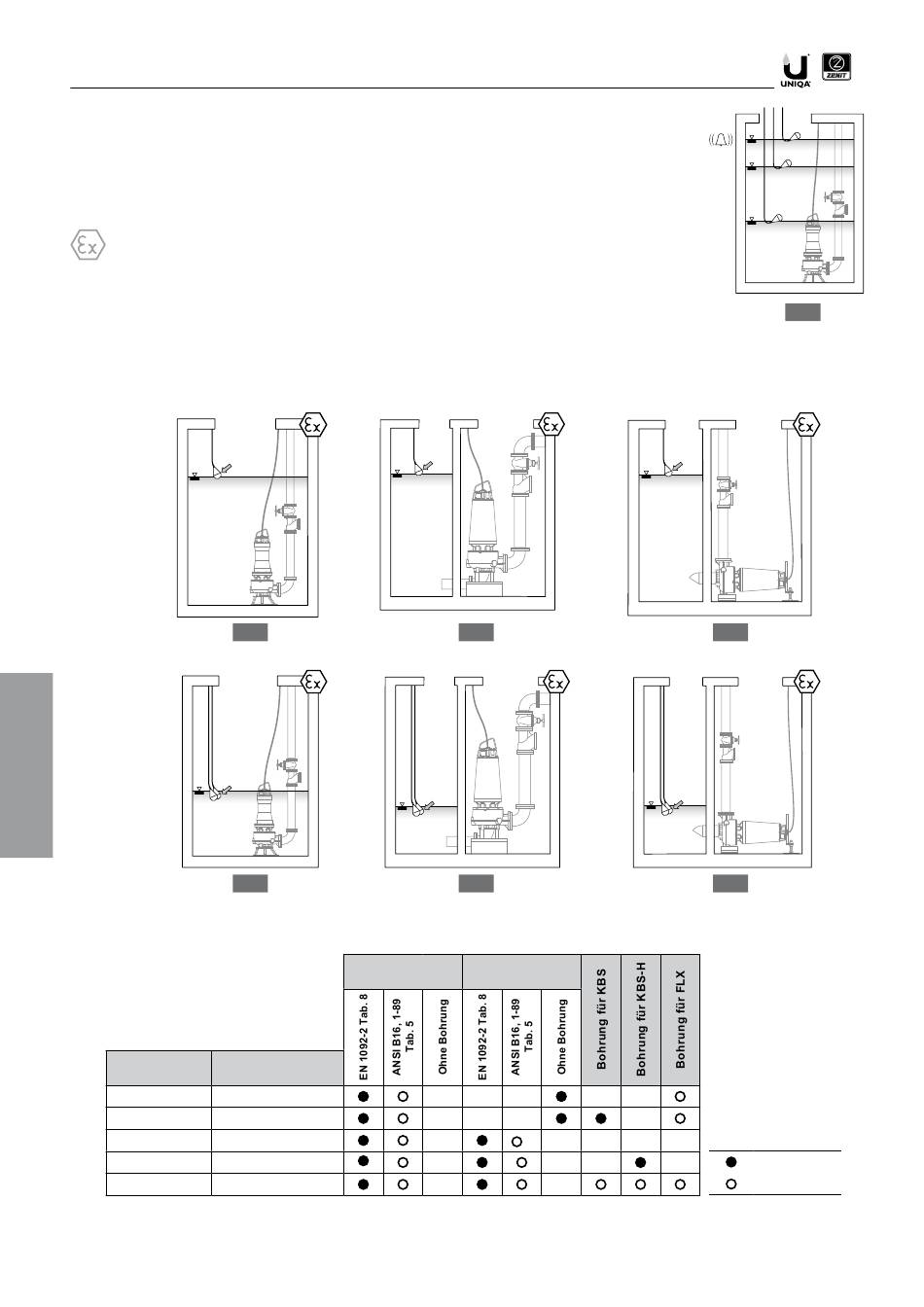

Sicherstellen, dass die Umschaltung von Aus auf Ein ausschließlich dann erfolgt, wenn sich beide Schwimmer-
schalter in der in Abb. 10 A - B - C dargestellten Position befinden.
Sicherstellen, dass die Umschaltung von Ein auf Aus ausschließlich dann erfolgt, wenn sich beide Schwimmer-
schalter in der in Abb. 11 A - B - C dargestellten Position befinden.
Die elektrischen Anschlüsse der Schwimmerschalter sind so auszuführen, dass gewährleistet ist, dass die
Elektromotorpumpe im Falle einer Fehlfunktion der Schwimmerschalter abgeschaltet wird.
Sicherstellen, dass der tatsächliche Füllstand im Becken nicht soweit sinkt, dass die Anlaufzahl pro Stunde den
zulässigen Höchstwert überschreitet.
ON
DE
OFF
3.4 Zulässige Installationstypen
Installations-
Installation
P
S
T
Z
X
* Mögliche Bohrung für Zubehör von Fremdfirmen.
Für den Bohrungstyp siehe das technische Datenblatt des Produkts.
84
ON
10 A
OFF
11 A
Bohrung
Druckflansch
Zubehör
Zenit
DAC-V / DAC-H
KBS
KBC
KBS-H
-
ON
10 B
OFF
11 B
Bohrung
Saugflansch
*
better together
ON
OFF
9
10 C
11 C
Standard
Optional
