3. INSTALACIÓN

3.1 Advertencias generales de seguridad

•
Delimite la zona de trabajo de forma adecuada y utilice siempre los equipos de protección individual.
•
Antes de realizar toda operación, asegúrese de que la electrobomba y el cuadro eléctrico estén aislados de la red y que no puedan ponerse
bajo tensión de forma accidental.
•
Compruebe la integridad del cable eléctrico y de las juntas y asegúrese de que la turbina gire libremente.
•
Las dimensiones del depósito en el que se instala la electrobomba deben:
- permitir que los reguladores de nivel de flotador se muevan libremente (si están instalados);
- evitar que el número de ciclos de encendido/apagado de la electrobomba supere el valor permitido (indicado en la ficha técnica).
•
La electrobomba se debe introducir en el depósito mediante una correa o una cadena de capacidad adecuada, enganchada en el puño.
•
Antes de la instalación, compruebe que el fondo del depósito sea plano.
•
Para evitar problemas de cavitación debidos a la aspiración de aire, asegúrese de que los líquidos no entren en el depósito cerca de la elec-
trobomba o que su flujo se dirija hacia ella.
•
Asegúrese de que la electrobomba no trabaje fuera de su curva característica.
•
En caso de sustitución, los tornillos utilizados deben ser de clase A2-70 o superior, conforme a la norma EN ISO 3506-1.
Cerciórese de que la atmósfera de la zona de trabajo no sea potencialmente explosiva.
Las personas no deberán acceder a la zona de instalación si la atmósfera es explo-
siva.
La clasificación del lugar de instalación deberá ser aprobada, caso por caso, por
las autoridades de protección contra incendios de cada país.
La descarga de las cargas electrostáticas acumuladas en componentes aislados
puede provocar explosiones.

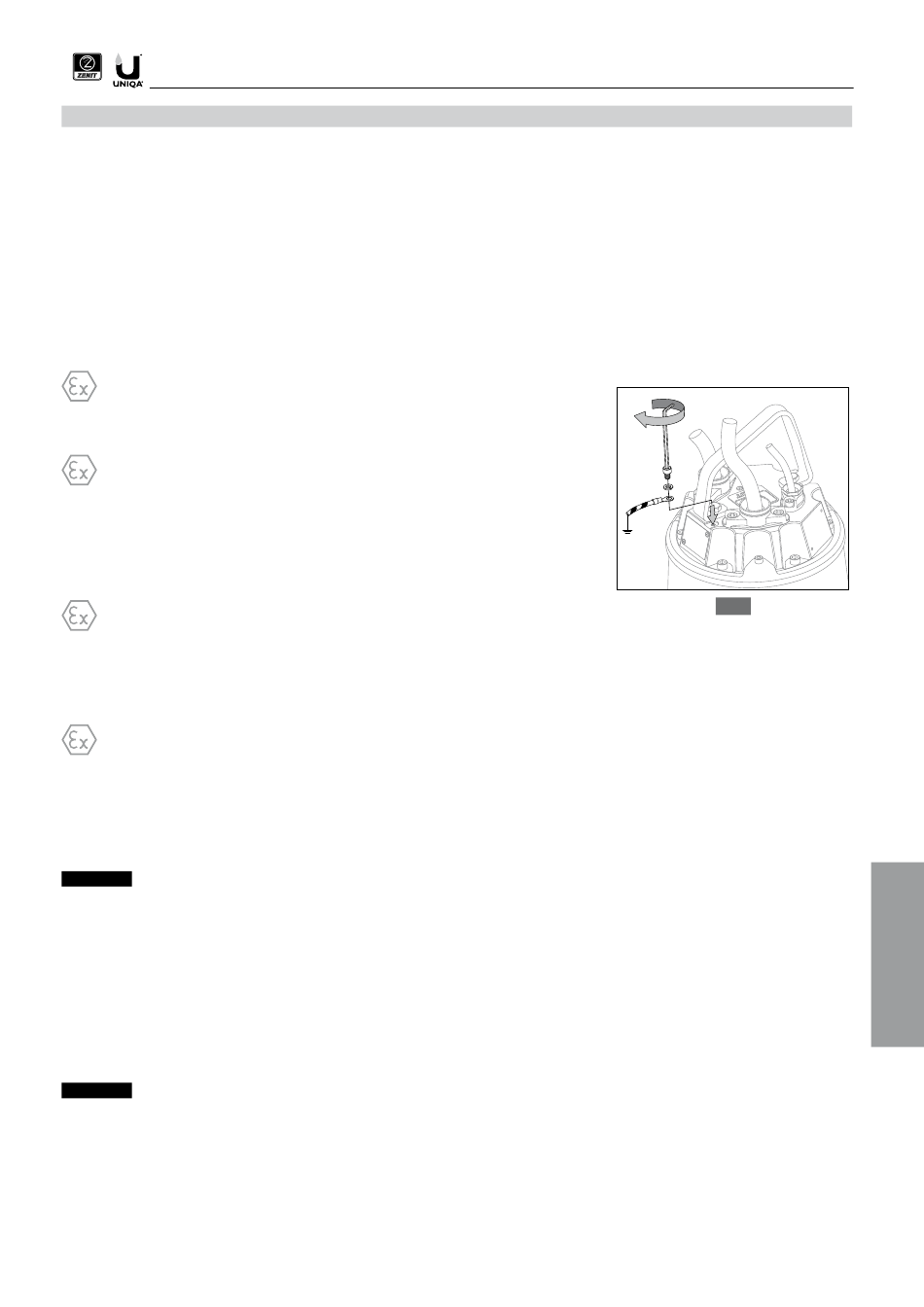

Las electrobombas -Ex no presentan componentes aislados que pueden cargarse
de electricidad estática y todas están equipadas con un tornillo de conexión a la
red equipotencial de tierra (Fig. 8).
Todo componente adicional instalado en la zona de riesgo deberá conectarse a la
red de tierra, de conformidad con la norma EN 1127-1.
Compruebe que todos los componentes adicionales instalados en la zona de
riesgo sean idóneos para el uso en atmósferas potencialmente explosivas.
Antes de la instalación, compruebe el nivel de aceite en la cámara de aceite de los
cierres mecánicos.
3.2 Comprobación del sentido de giro del rotor
Antes de efectuar la conexión eléctrica definitiva, un técnico cualificado debe comprobar que la turbina gire en el sentido correcto.
La electrobomba lleva una etiqueta adhesiva que indica el sentido de giro que debe tener la turbina (flecha verde) y la dirección del golpe de
retroceso (flecha roja) cuando la electrobomba se ve desde arriba (Fig. 3B).
Todas las operaciones siguientes deben realizarse en un lugar seguro, donde no exista una atmósfera potencialmente explo-
siva. Si esto no es posible, habrá que realizar el control mediante un dispositivo de control de secuencia de las fases instala-
do en el interior del cuadro eléctrico.
Siga este procedimiento:
1. Observe las precauciones previstas en el manual «Advertencias para la seguridad».
2. Coloque la electrobomba en vertical, apoyándola en los pies de soporte o en la base.
3. Fije la electrobomba con una cadena o una correa de tamaño adecuado, enganchada al puño superior para evitar posibles caídas acciden-
tales causadas por el golpe de retroceso.
¡Atención!
El golpe de retroceso puede ser muy fuerte. No permanezca en las inmediaciones de la electrobomba durante el procedi-
miento.
4. Conecte de forma provisional el conductor amarillo-verde a la toma de tierra y, a continuación, los cables de alimentación al telerruptor.
5. Aleje a las personas y los objetos de la electrobomba a una distancia de 2 metros como mínimo.
6. Accione el interruptor de marcha, alimente la electrobomba durante unos segundos y, a continuación, pulse el interruptor de parada para
interrumpir la alimentación.
7. Compruebe que el sentido de giro sea correcto.
Si la turbina gira en sentido contrario, invierta la conexión de dos de las tres fases de alimentación de la electrobomba en el cuadro y vuelva a
comprobarlo, repitiendo el procedimiento descrito.
Una vez hallada la conexión que le corresponde al sentido de giro correcto, MARQUE la secuencia exacta de conexión de los cables con el
cuadro, DESCONECTE los cables de alimentación de la electrobomba y realice la instalación definitiva.
¡Atención!
Si hay varias electrobombas conectadas a un solo cuadro eléctrico, el control del sentido de giro debe realizarse por
separado para cada unidad instalada.
3.3 Instalación del sistema de control mediante flotadores
Los flotadores permiten comprobar el arranque y la parada de una o varias electrobombas según el nivel de líquido que se alcanza en el
depósito.
Además, se pueden conectar a dispositivos de alarma para evitar que se produzcan condiciones anómalas (rebosamiento o funcionamiento en
seco). Deben instalarse lejos de remolinos o caídas de agua.
Si se producen fuertes turbulencias, es recomendable fijar los flotadores a una vara rígida colocada en el interior del pozo.
Asegúrese de que no haya objetos que puedan obstaculizar el movimiento de los flotadores, que los cables no interfieran entre sí y que no
