Kaba c-lever Kurzanleitung Seite 5

Installation
3
15
Kaba c-lever
zum Ersetzen von Rosetten
23
3 5
1
1
k2evo707xy-2012-05

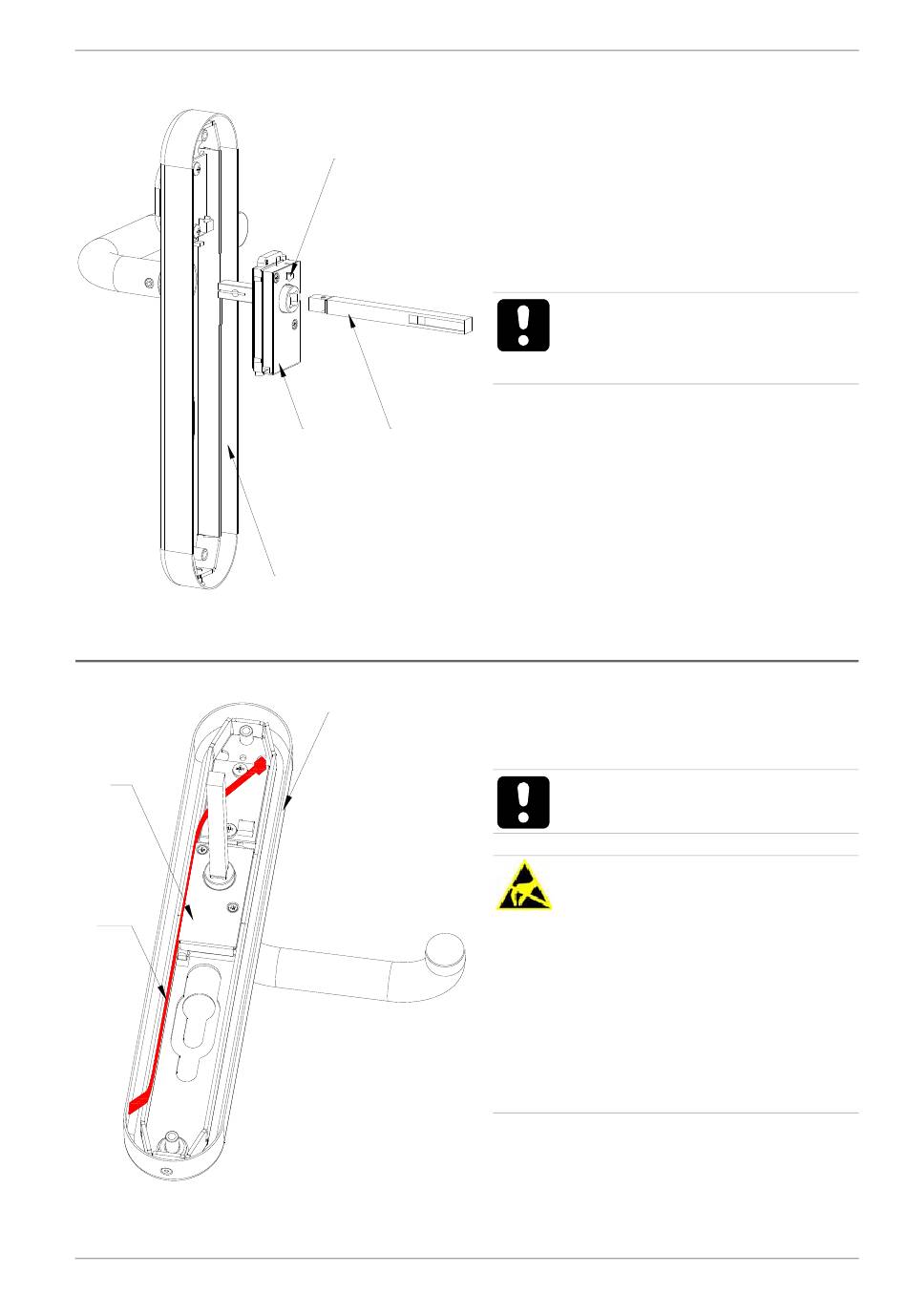

Den Drückerdorn (5) entsprechend
der Schlossnuss auswählen und in
den Vierkant der Kupplungseinheit (3)
stecken. Danach von oben mit Gewin-
destift (23) befestigen. Kupplungsein-
heit (3) am E-Modul anstecken und in
den Außenbeschlag (1) stecken.
ACHTUNG: Gewindestift (23)
muss immer nach oben zeigen!
Auf das Motorkabel achten!
Antennenkabel (15) anstecken und
seitlich der Kupplungseinheit (3) im
Außenschild (1) platzieren.
ACHTUNG:
(15) nicht quetschen!
ACHTUNG: Insbesondere bei
direkter, als auch indirekter,
Berührung von Leiterplatten
können diese durch elektrosta-
tische Aufladung beschädigt
werden! Bei Montage- und
Wartungsarbeiten, immer ein
entsprechendes ESD-Erdungs-
band verwenden!
Kurzanleitung
Antennenkabel
5
DE
