Kaba c-lever Kurzanleitung Seite 3

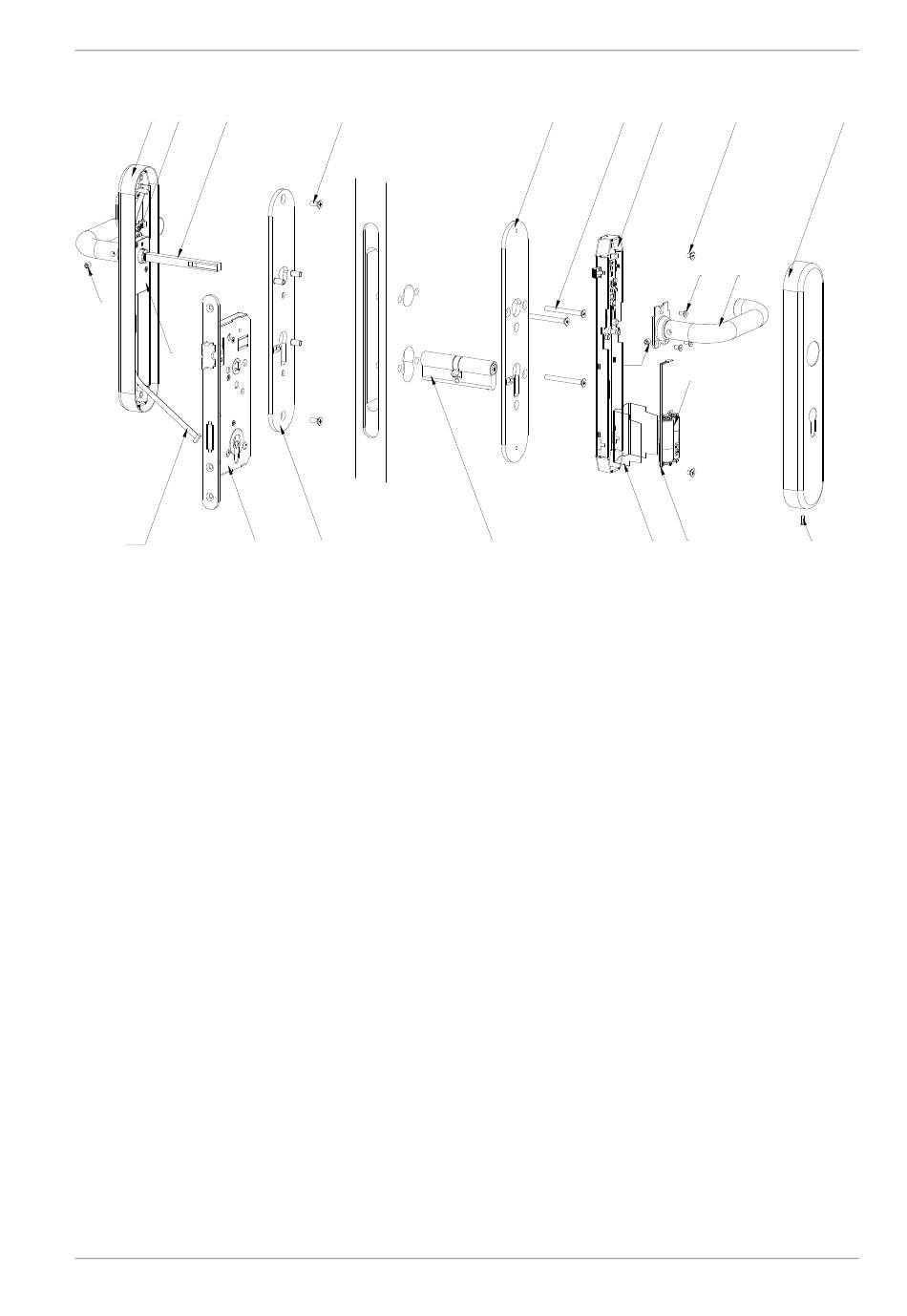

Installation
1 17 5
11
3
15
1. Außenbeschlag mit Antenne und Aussendrücker
2. Innenschild
3. Kupplungseinheit
4. Innendrücker
5. Drückerdorn
6. Innenbeschlag mit E-Modul
7. Befestigungsschrauben M5 (3 Stück)
8. Batterieschutzfolie
9. Batterieprint
10. Batterien Type AA Lithium (2 Stück)
11. M6 Befestigungsschraube für Drücker (aussen)
12. M6 Befestigungsschraube für Drücker (innen)
13. M3 Befestigungsschraube für Innenschild
14. Schloss (nicht enthalten)
15. Antennenkabel
16. Schließzylinder (nicht enthalten)
17. Richtungsgeber
18. Unterlagsplatte für Aussenschild
19. Befestigungsschraube M5 x 12 für Unterlagsplatte außen
20. Unterlagsplatte für Innenschild
21. Befestigungsschrauben M5 x 6mm für Innenbeschlag (2 Stück)
22. Senkkopfschraube M4 x 6mm (3 Stück)
Kaba c-lever
zum Ersetzen von Rosetten
19
14 18
k2evo707xy-2012-05
20 6
7
12
16 8
Kurzanleitung
21 2
22 4
10
9 13
3
DE
