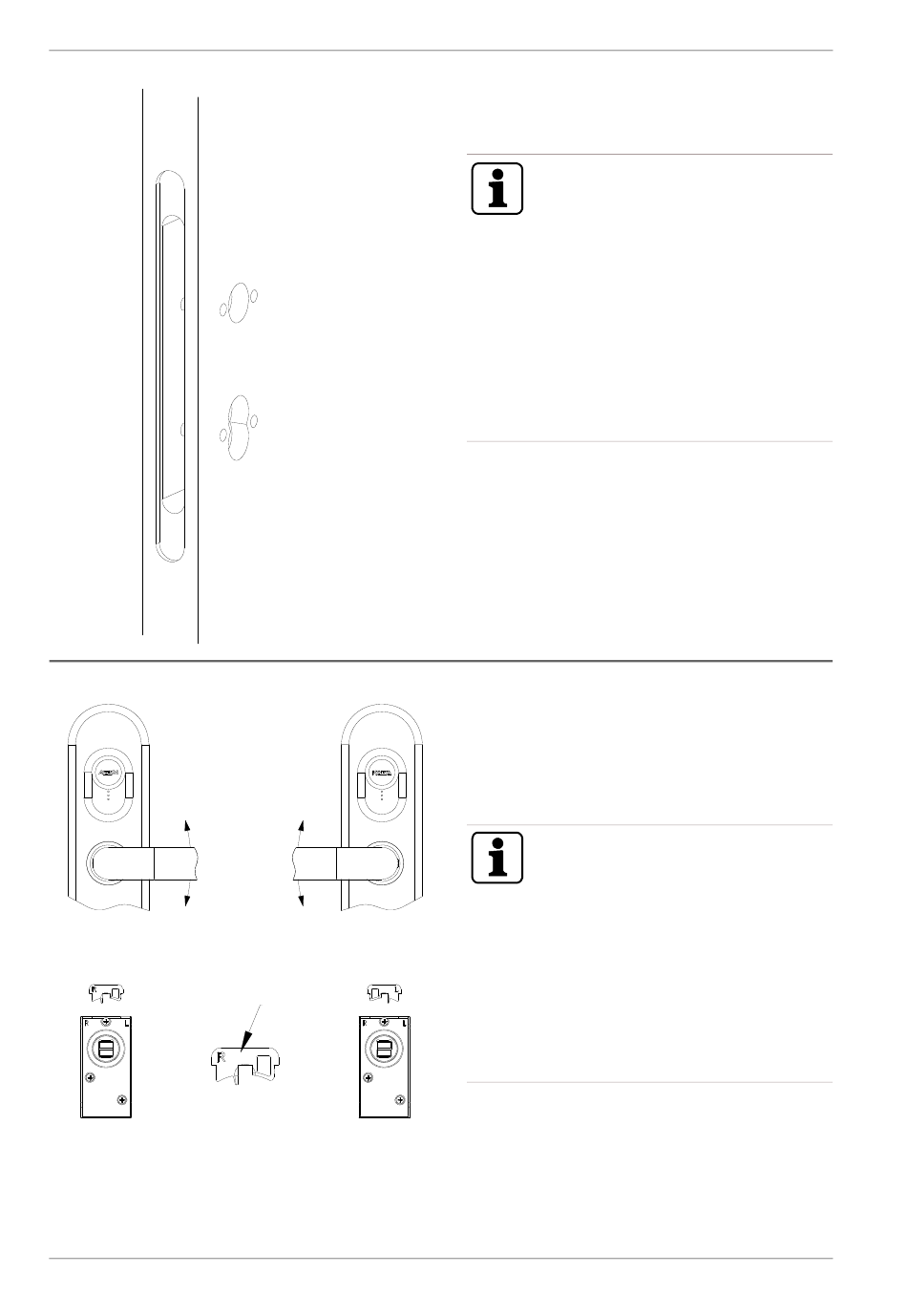

Vorhandene Rosettengarnitur entfer-
nen.
HINWEIS: Beim Kaba c-lever
für Rosettenmontage müssen
keine Löcher in der Tür gebohrt
werden. Der Kaba c-lever für
Rosettenmontage ist nur in der
Variante „Breitschild (54mm)"
erhältlich und eignet sich aus-
gezeichnet zum Ersetzen von
vorhandenen Rosettengarnitu-
ren.
Richtungsgeber (17) so in die Kupp-
lungseinheit einsetzen, dass bei Ver-
wendung an einer rechten Tür „R"
bzw. an einer linken Tür „L" von vorne
zu lesen ist.
HINWEIS: Um das Einschieben
des Richtungsgebers (17) zu
erleichtern, muss bei einer
rechten Tür der Vierkant der
Kupplungseinheit (3) gegen
den Uhrzeigersinn und bei
einer linken Tür im Uhrzeiger-
sinn bis auf Anschlag gedreht
werden!
