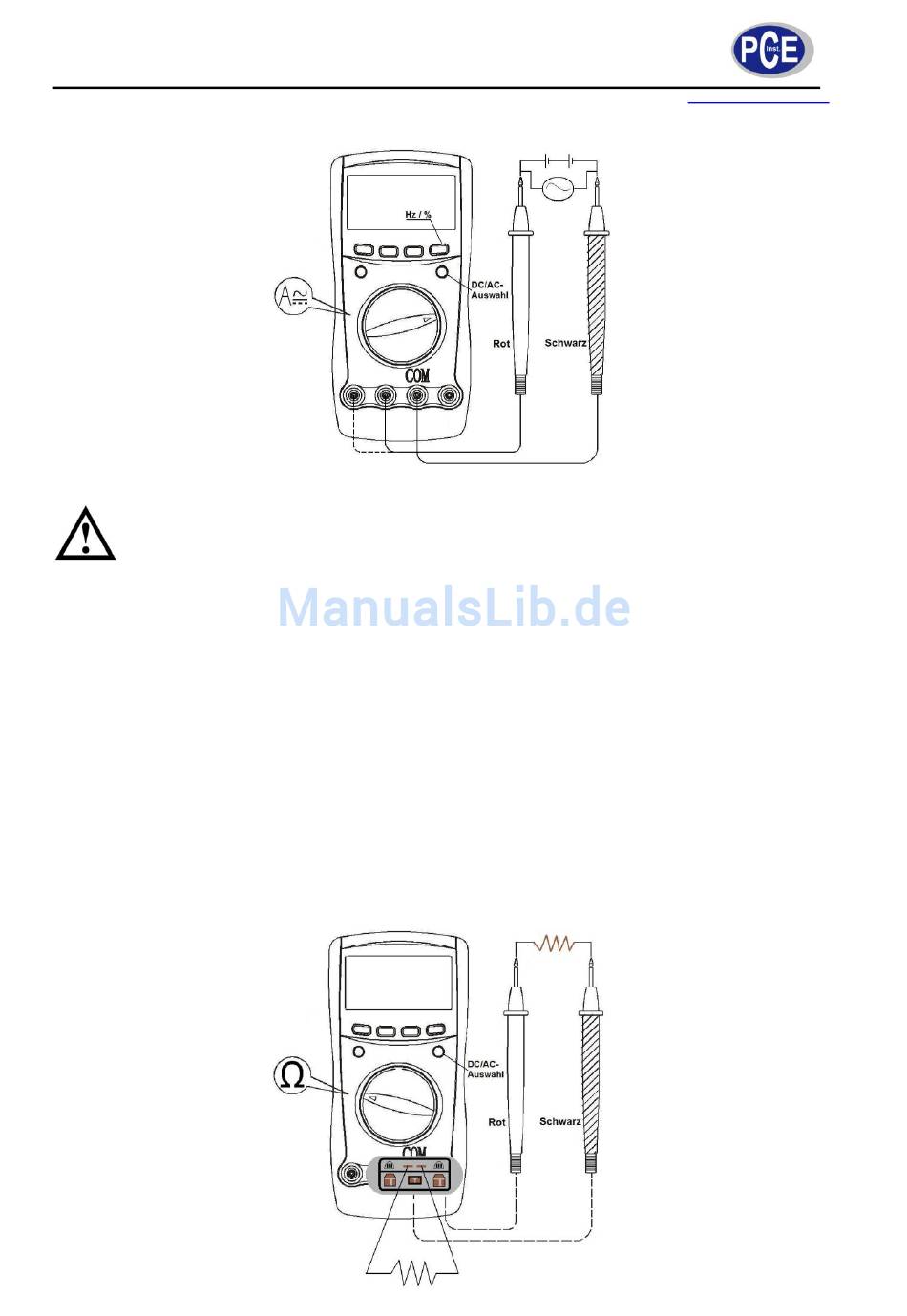

DC/AC – Strommessung
Warnung: Wenn die Prüfleitungen an die Anschlussbuchsen für Strom angeschlossen sind,
schalten Sie diese nicht parallel zu einem Stromkreis. Achten Sie bitte unbedingt darauf die
korrekten Buchsen, Funktionseinstellungen und Messbereiche für diese Messung zu verwen-
den. Bevor Sie das Gerät anschließen, stellen Sie sicher dass der Stromkreis unterbrochen/
spannungsfrei ist.
Um eine Stromstärke zu messen:
1. Stecken Sie die rote Prüfleitung in die µmA- oder A-Buchse und die schwarze Prüfleitung in die
COM-Buchse.
2. Stellen Sie den Messfunktionsschalter auf µA, mA oder A. Die Voreinstellung der Stromart ist DC.
Um auf AC zu wechseln, betätigen Sie die blaue Umschalttaste.
3. Verbinden Sie die Prüfleitungen (in Reihe) mit dem Stromkreis. Der Messwert (TRMS-Wert) er-
scheint im Display.
4. Drücken Sie die „Hz/%"-Taste um die Frequenz oder das Tastverhältnis anzuzeigen.
(Eingangsamplitude: ≥ Messbereich x 30 %, Frequenzbereich ≤ 1KHz).
Hinweis: Wenn die Größe des zu messenden Wertes unbekannt ist, nutzen Sie den höchsten Messbe-
reich und senken diesen dann Schritt für Schritt bis ein zufriedenstellendes Ergebnis angezeigt wird. Aus
Sicherheitsgründen sollten Messungen > 5 A kürzer als 10 Sekunden durchgeführt werden und zwischen
zwei derartigen Messungen eine Zeit mehr als 15 Minuten liegen.
Widerstandsmessung
