- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Multimeter PCE-UT 61E Version 1.1 17.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Betriebsanleitung ...................... 8 Wartung und Reinigung ..................12 Batteriewechsel ........................12 Sicherungswechsel ........................12 Reinigung ..........................13 Entsorgung ......................13... -
Seite 3: Einleitung

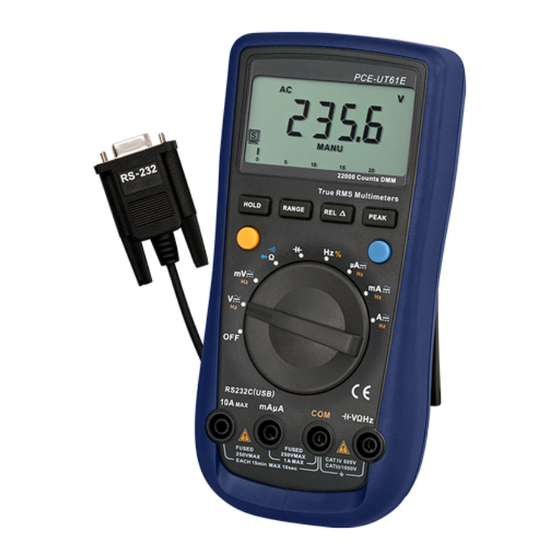

BETRIEBSANLEITUNG Einleitung Das digitale Multimeter PCE-UT 61E ist für die Messung in Stromkreisen der Überspannungskategorie CAT III bis 1000V und CAT IV bis 600V vorgesehen. Es dient zur Messung von Gleich- und Wechselspannungen bis 1000 bzw. 750V, Gleich- und Wechselstrom bis 10A und Widerstandsmessungen bis 220 MΩ... -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Wechselspannung 45 Hz - 1 kHz > 1 kHz - 10 kHz (Messbereich / 220 mV / 0,01 mV / ± (1,0 % + 10 dgt.) 220 mV / 0,01 mV / ± (1,5 % + 50 dgt.) Auflösung / 2,2 V / 0,0001 V / ±... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG Display zeigt „OL“ Überlastanzeige Sicherung mA-Bereich: F 1 A H 240 V, 6 x 25 mm (BS 1362) 10A-Bereich: F 10 A H 240V, 6 x 25 mm (BS 1362) Batteriezustand Warnsymbol bei zu geringer Spannung 22000 Counts LCD, „Analog-Simulation“ mit 46 Segmenten Display Versorgung 1 x 9 V Blockbatterie... - Seite 7 BETRIEBSANLEITUNG : Drücken Sie diese Taste um in den REL-Modus (Relativwert-Modus) zu gelangen. Drücken Sie die Taste erneut um die Funktion zu verlassen. PEAK-Taste: Drücken Sie die Taste um in die manuelle Auswahl des Messbereichs zu wechseln und die Aufzeichnung der Maximal- und Minimalwerte (bei Spannungs- und Strommessungen) zu starten. Im Display erscheint „MANU/Pmax“.
-
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung DC/AC - Spannungsmessung Warnung: Um Verletzungen an Personen und Beschädigungen des Gerätes durch elektrischen Schlag zu verhindern, versuchen Sie nicht Spannungen über 1000 V zu messen, auch wenn Messwerte angezeigt werden. Seien Sie besonders vorsichtig bei der Messung von Hochspannungen. Um eine Spannung zu messen: 1. - Seite 9 BETRIEBSANLEITUNG DC/AC – Strommessung Warnung: Wenn die Prüfleitungen an die Anschlussbuchsen für Strom angeschlossen sind, schalten Sie diese nicht parallel zu einem Stromkreis. Achten Sie bitte unbedingt darauf die korrekten Buchsen, Funktionseinstellungen und Messbereiche für diese Messung zu verwenden. Bevor Sie das Gerät anschließen, stellen Sie sicher dass der Stromkreis unterbrochen/spannungsfrei ist.
- Seite 10 BETRIEBSANLEITUNG Warnung: Um Beschädigungen des Gerätes oder der zu testenden Objekte zu vermeiden, stellen Sie sicher dass der Stromkreis spannungsfrei ist und alle Hochspannungskondensatoren entladen sind. Um eine Gefährdung des Anwenders auszuschließen, legen Sie keine Spannungen höher als 60 VDC oder 30 VAC an. Um den Widerstand zu messen: 1.
- Seite 11 BETRIEBSANLEITUNG Kapazitätsmessung Warnung: Um Beschädigungen des Gerätes oder der zu testenden Objekte zu vermeiden, stellen Sie sicher dass der Stromkreis spannungsfrei ist und alle Hochspannungskondensatoren entladen sind. Benutzen Sie die Spannungsmessung um sicherzustellen dass der Kondensator entladen ist. Um die Kapazität zu messen: 1.
-
Seite 12: Wartung Und Reinigung
BETRIEBSANLEITUNG Frequenzmessung Warnung: Um Verletzungen des Anwenders zu vermeiden, legen Sie keine Spannungen von mehr als 30V RMS an um deren Frequenz zu bestimmen. Um eine Frequenz zu messen: 1. Stecken Sie die rote Prüfleitung in Hz-Buchse und die schwarze Prüfleitung in die COM-Buchse. 2. -
Seite 13: Reinigung
BETRIEBSANLEITUNG Warnung: Um Verletzungen des Anwenders und Beschädigungen des Gerätes durch elektrischen Schlag zu verhindern, wechseln Sie die Sicherungen ausschließlich gegen typgleiche Sicherungen entsprechend der beschriebenen Vorgehensweise. Um die Sicherungen zu wechseln: 1. Schalten Sie das Gerät aus und entfernen Sie alle angeschlossenen Prüfleitungen. 2.
