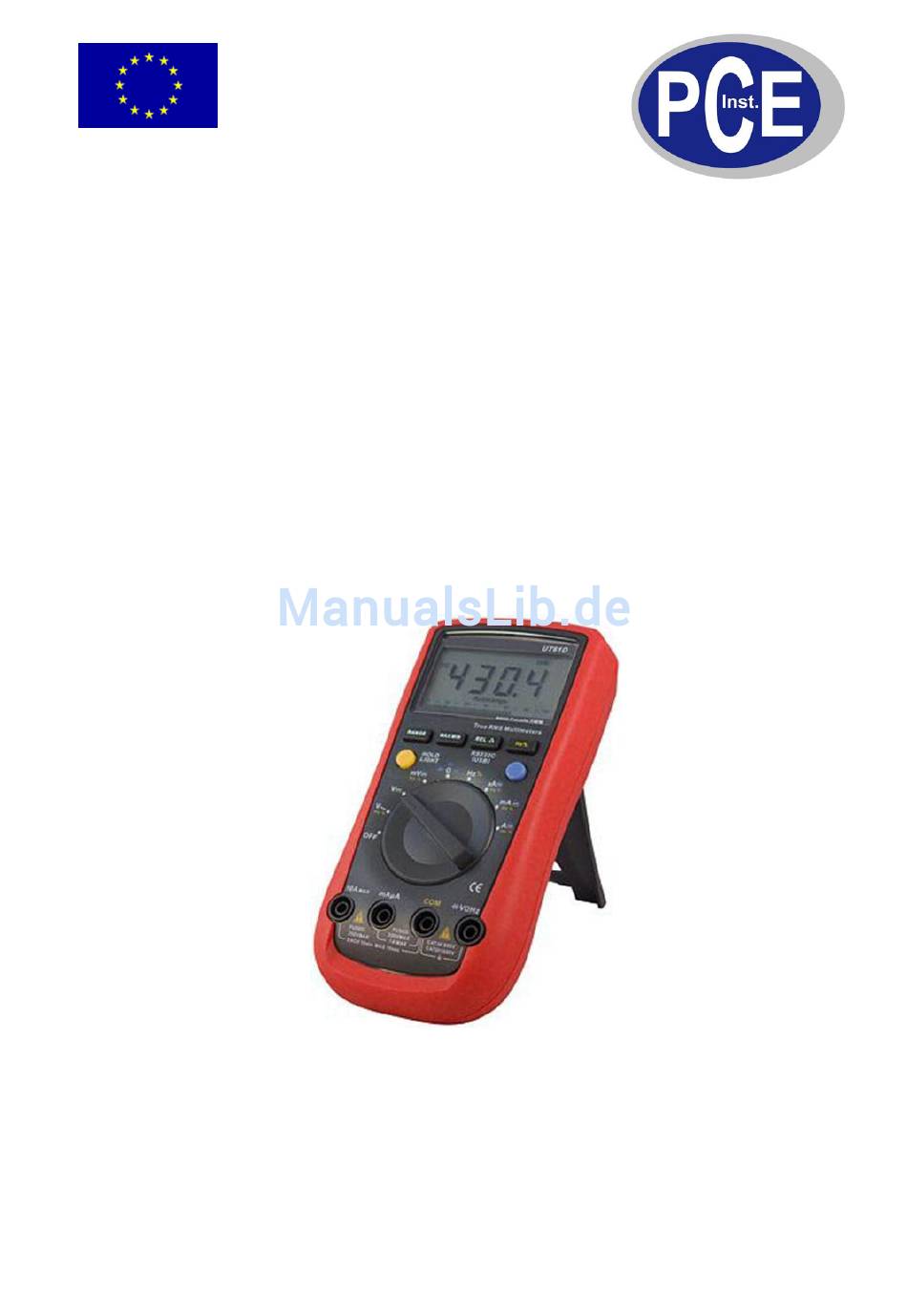

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Multimeter PCE-UT 61D Version 1.1 11.08.2010...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ......................12 Einleitung Das digitale Multimeter PCE-UT 61D ist für die Messung in Stromkreisen der Überspannungskategorie CAT III bis 1000V und CAT IV bis 600V vorgesehen. Es dient zur Messung von Gleich- und Wechsel- spannungen bis 1000 bzw. 750V, Gleich- und Wechselstrom bis 10A und Widerstandsmessungen bis 60 MΩ... -
Seite 3: Warnhinweise
BETRIEBSANLEITUNG www.warensortiment.de Warnung vor gefährlicher elektrischer Spannung Durchgängige doppelte Isolierung oder verstärkte Isolierung Erdung (Masse) DC (Gleichstrom) Betriebsspannung unter Sollwert. Batterien auswechseln, sonst Fehlmessungen möglich Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Messungen im Widerstands-, Kapazitäts-, Diodentest u. Temperaturmessbereich dürfen nur im spannungsfreien Zustand erfolgen. Die Messspitzen dürfen nie an den blanken Spitzen berührt werden da die Gefahr eines Strom- schlages besteht. Gehen Sie bei der Messung von hohen Spannungen besonders vorsichtig vor. ... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Frequenz 10 Hz ~ 10 MHz / 0,01 Hz / (0,1 % +4 dgt.) (Messbereich / max. Auflösung / Genauigkeit) Bedingungen um Einsatztemperatur: 18°C ~ 28°C die Genauigkeiten < 75 % relative Feuchtigkeit zu erreichen (Genauigkeiten für ein Jahr gewährleistet) Diodentest Leerlauf: ca. - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Ω Widerstandsmessung DCA- und ACA-Messung Diodentest DC mA- und AC mA-Messung Durchgangsprüfung 10 A DC- und AC-Messung Kapazitätsmessung Gerät AUS Tastenfunktionen Blaue Umschalttaste: Durch Drücken dieser Taste wird die alternative, blau hinterlegte Funktion aufge- rufen. Gelbe Funktionstaste (HOLD/LIGHT): Drücken Sie diese Taste um die Hold-Funktion zu aktivieren, bzw.
-
Seite 7: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Transistor-Test aktiv Dioden-Test aktiv Der Pieper der Durchgangsprüfung ist aktiviert MAX/MIN Maximalwert- und Minimalwert-Anzeige Datenübertragung läuft Batteriespannung gering. Warnung: Um Fehlmessungen und daraus resultierende Verletzun- gen durch elektrischen Schlag zu verhindern, wechseln Sie die Bat- terie sobald das Symbol erscheint. Anzeige des Relativwertes. - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de DC/AC – Strommessung Warnung: Wenn die Prüfleitungen an die Anschlussbuchsen für Strom angeschlossen sind, schalten Sie diese nicht parallel zu einem Stromkreis. Achten Sie bitte unbedingt darauf die korrekten Buchsen, Funktionseinstellungen und Messbereiche für diese Messung zu verwen- den.
- Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Warnung: Um Beschädigungen des Gerätes oder der zu testenden Objekte zu vermeiden, stellen Sie sicher dass der Stromkreis spannungsfrei ist und alle Hochspan- nungskondensatoren entladen sind. Um eine Gefährdung des Anwenders auszuschließen, legen Sie keine Spannungen höher als 60 VDC oder 30 VAC an. Um den Widerstand zu messen: 1.
- Seite 10 BETRIEBSANLEITUNG www.warensortiment.de Hinweis: In einem Stromkreis sollte eine intakte Silizium-Diode einen Spannungsabfall von 0,5 – 0,8 V in Durchgangsrichtung bewirken. Der Spannungsabfall in Sperrrichtung kann sehr stark von den Widerstän- den anderer Leiterbahnen zwischen den Prüfleitungen abhängen. Kapazitätsmessung Warnung: Um Beschädigungen des Gerätes oder der zu testenden Objekte zu vermeiden, stellen Sie sicher dass der Stromkreis spannungsfrei ist und alle Hochspannungskondensa- toren entladen sind.
-
Seite 11: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Frequenzmessung Warnung: Um Verletzungen des Anwenders zu vermeiden, legen Sie keine Spannungen von mehr als 30V RMS an um deren Frequenz zu bestimmen. Um eine Frequenz zu messen: 1. Stecken Sie die rote Prüfleitung in Hz-Buchse und die schwarze Prüfleitung in die COM-Buchse. 2. -
Seite 12: Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Um die Sicherungen zu wechseln: 1. Schalten Sie das Gerät aus und entfernen Sie alle angeschlossenen Prüfleitungen. 2. Entfernen Sie die gemeinsame Schraube des schwenkbaren Ständers und des Batteriefaches. Ziehen Sie Ständer und Batteriefach aus dem Gehäuse. 3. Entfernen Sie die beiden Schrauben der Gehäuserückseite und nehmen Sie diese ab. 4.
