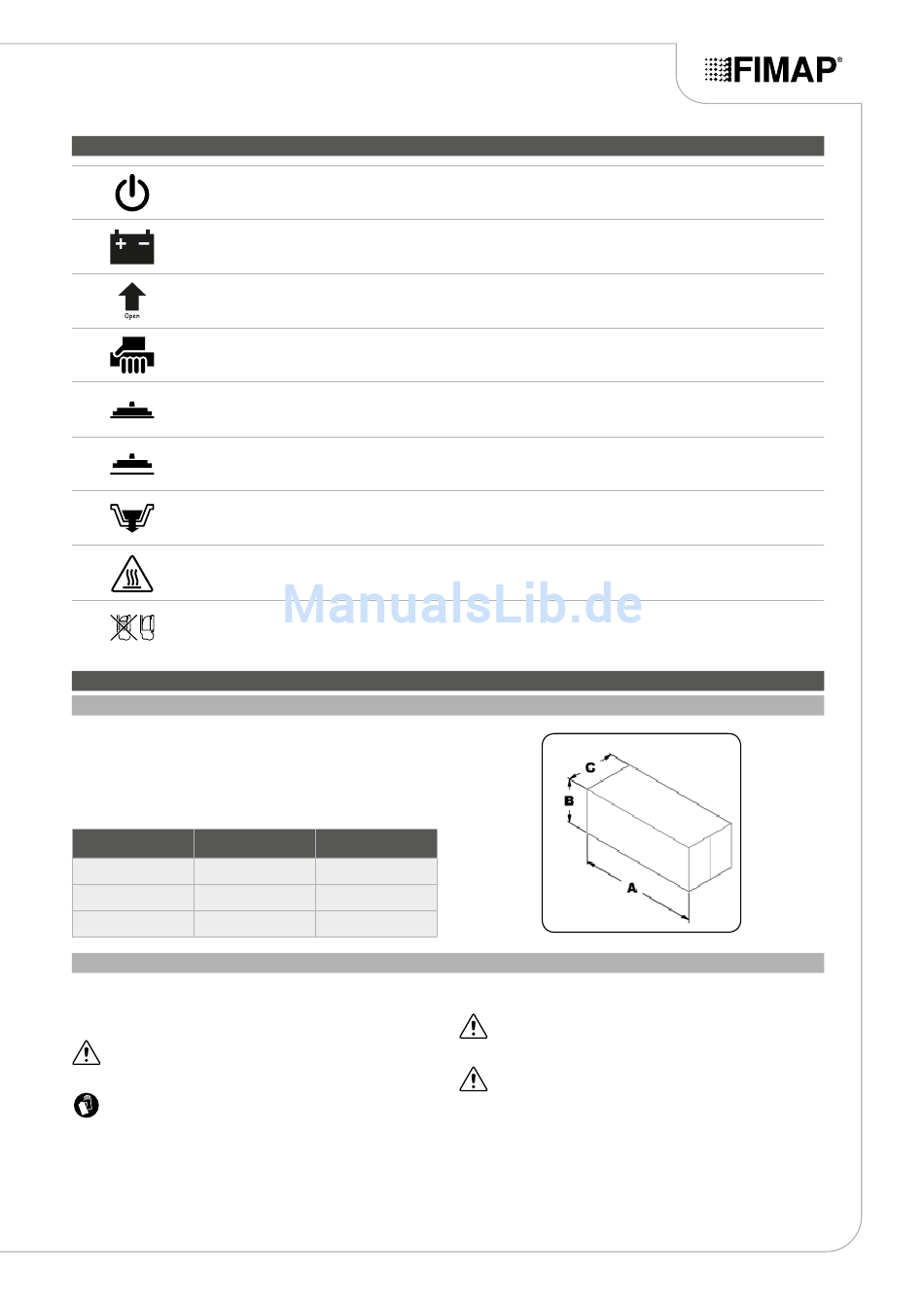

Symbol für den Hauptschalter:
Wird im hinteren Mittelteil des Geräts verwendet und kennzeichnet den Hauptschalter.
Symbol für die Versorgungsbatterie:
Wird im hinteren Teil des Geräts verwendet und kennzeichnet die Position der Versorgungsbatterie.
Symbol für die Entriegelung der Versorgungsbatterie:
Wird im hinteren Teil des Geräts verwendet und zeigt die Richtung an, in die der Feststellhebel der Batterie verschoben
werden muss, um die Versorgungsbatterie entnehmen zu können.
Symbol für Hebepunkte:
Wird im vorderen und hinteren Teil des Geräts verwendet und kennzeichnet die Hebepunkte.
Symbol für Saugfuß in „ARBEITS"-Stellung:
Wird im hinteren Teil des Geräts verwendet und zeigt die Position an, in die der Griff zum Steuern des Saugfußes gedreht
werden muss, um den Saugfuß in Arbeitsstellung zu bringen.
Symbol für Saugfuß in „RUHE"-Stellung:
Wird im hinteren Teil des Geräts verwendet und zeigt die Position an, in die der Griff zum Steuern des Saugfußes gedreht
werden muss, um den Saugfuß in die Ruhestellung zu bringen.
Symbol für Tankentleerung:
Dieses am Gerät verwendete Symbol kennzeichnet die Position des Ablaufverschlusses des Tanks.
Warnsymbol für Verbrennungsgefahr:
Weist auf Verbrennungsgefahr wegen heißer Oberfläche hin.
Hinweissymbol das Gerät nicht zu drehen:
Weist darauf hin, das Gerät bei vollen Tanks nicht zu drehen.
Das
Gerät
ist
fachgerecht
(Plastiktüten, Klammern usw.) stellen mögliche Gefahrenquellen
dar und müssen daher aus der Reichweite von Kindern, geistig
behinderten Personen usw. entfernt werden.
Die Gesamtmasse des Geräts samt Verpackung beträgt 25 kg
(Gewicht des leeren Geräts plus Verpackung).
Die Abmessungen der Verpackung lauten:
UM
A
B
C
Das Gerät ist fachgerecht verpackt, zum Entfernen dieser
Verpackung gehen Sie wie folgt vor:
1. Stellen Sie den unteren Teil der äußeren Verpackung auf den
Boden.
ACHTUNG: Als Bezug die auf den Karton aufgedruckten
Piktogramme benutzen.
2. Öffnen Sie die äußere Verpackung.
ACHTUNG: Um schwere Verletzungen an den Händen zu
vermeiden, sollten immer Schutzhandschuhe getragen
werden.
IM GERÄT VERWENDETE SYMBOLOGIE
VORBEREITUNG DES GERÄTS
HANDLING DES VERPACKTEN GERÄTS
verpackt,
die
Verpackungsteile
Genie XS
cm
94
cm
35
cm
39
AUSPACKEN DES GERÄTS
3. Ziehen Sie den Schutzkarton für das Zubehör heraus.
4. Ziehen Sie das Gerät am entsprechenden Griff aus dem Karton.
ACHTUNG: Benutzen Sie nicht den Lenker, um das Gerät
aus dem Karton zu heben, er könnte dabei beschädigt
werden.
ACHTUNG: Es empfiehlt sich alle Verpackungsteile für einen
eventuellen zukünftigen Transport des Geräts aufzubewahren.
9
