1.2 Lage der Bedienelemente

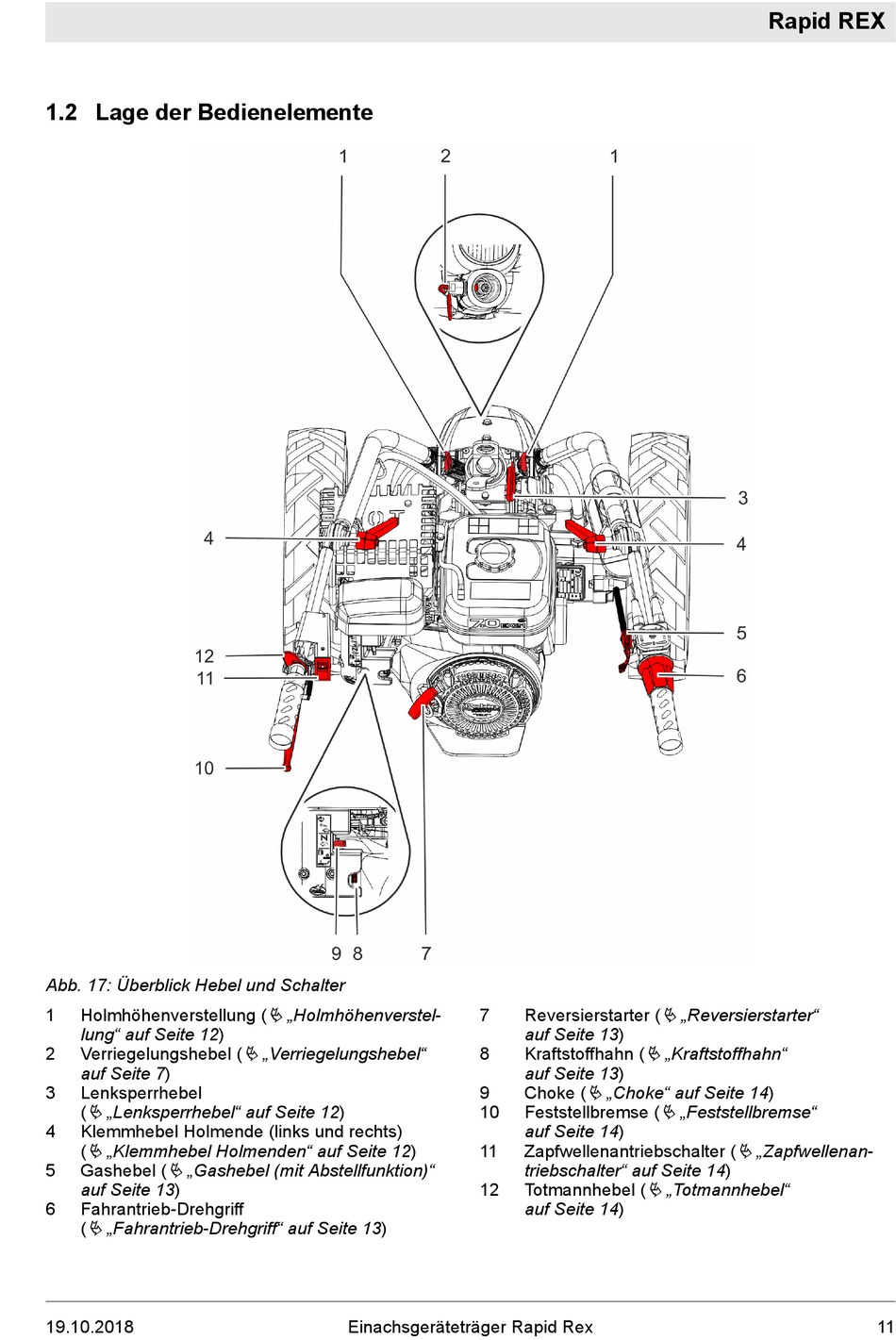

Abb. 17: Überblick Hebel und Schalter
1 Holmhöhenverstellung (
lung" auf Seite 12)
2 Verriegelungshebel (
auf Seite 7)
3 Lenksperrhebel
( Ä „Lenksperrhebel" auf Seite 12)
4 Klemmhebel Holmende (links und rechts)
Ä „Klemmhebel Holmenden" auf Seite 12)
(
5 Ä „Gashebel (mit Abstellfunktion)"
Gashebel (
auf Seite 13)
6 Fahrantrieb-Drehgriff
Ä „Fahrantrieb-Drehgriff" auf Seite 13)
(
19.10.2018
Ä „Holmhöhenverstel-
Ä „Verriegelungshebel"
Einachsgeräteträger Rapid Rex
7 Reversierstarter (
auf Seite 13)
Ä „Kraftstoffhahn"
8 Kraftstoffhahn (
auf Seite 13)
Ä „Choke" auf Seite 14)
9 Choke (
10 Feststellbremse (
auf Seite 14)
11 Zapfwellenantriebschalter (
triebschalter" auf Seite 14)
Ä „Totmannhebel"
12 Totmannhebel (
auf Seite 14)
