Rapid REX
Zusatzbereifung (optional)

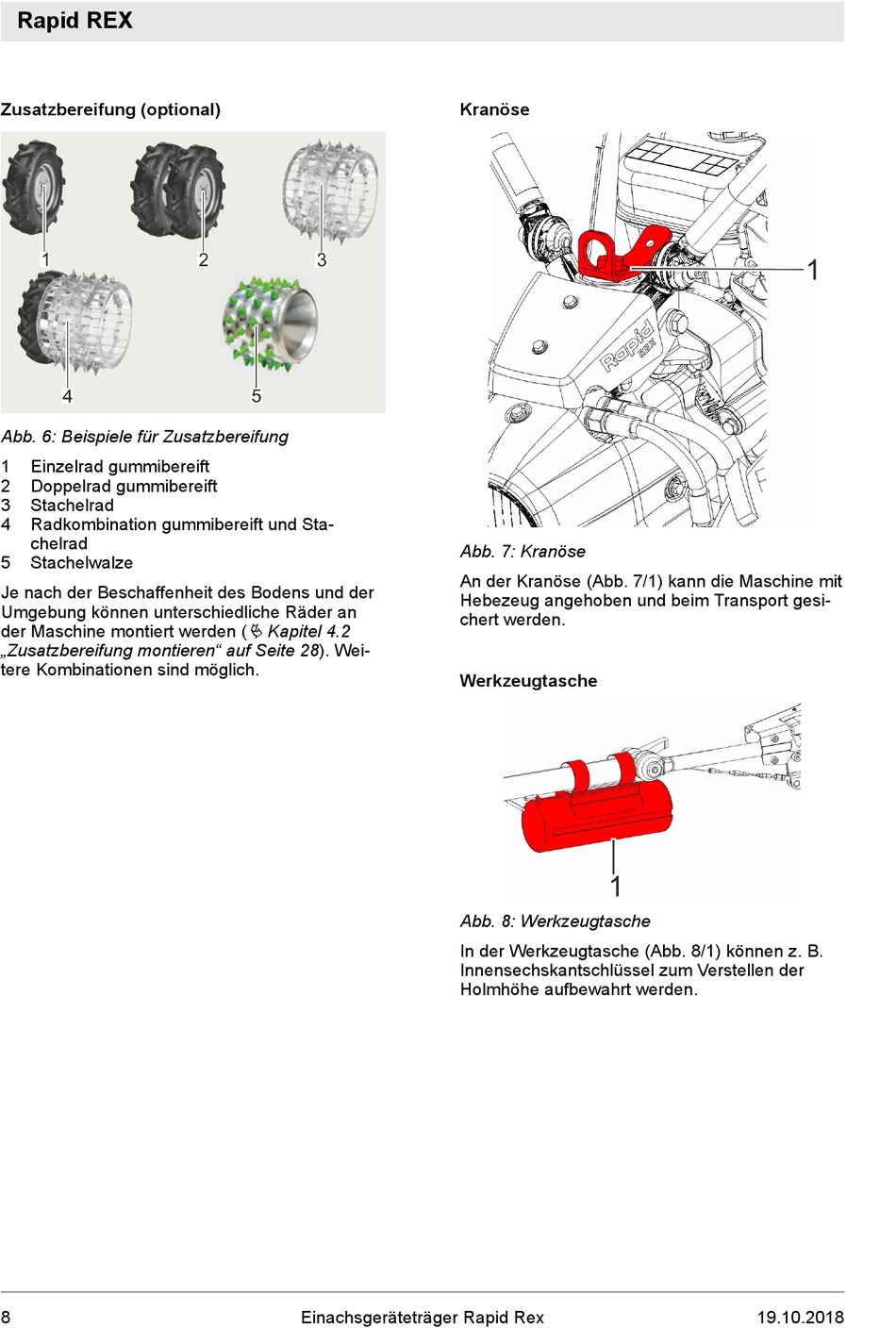

Abb. 6: Beispiele für Zusatzbereifung
1 Einzelrad gummibereift
2 Doppelrad gummibereift
3 Stachelrad
4 Radkombination gummibereift und Sta-
chelrad
5 Stachelwalze
Je nach der Beschaffenheit des Bodens und der
Umgebung können unterschiedliche Räder an
der Maschine montiert werden (
„Zusatzbereifung montieren" auf Seite 28). Wei-
tere Kombinationen sind möglich.
8
Ä Kapitel 4.2
Einachsgeräteträger Rapid Rex
Kranöse
Abb. 7: Kranöse
An der Kranöse (Abb. 7/1) kann die Maschine mit
Hebezeug angehoben und beim Transport gesi-
chert werden.
Werkzeugtasche
Abb. 8: Werkzeugtasche
In der Werkzeugtasche (Abb. 8/1) können z. B.
Innensechskantschlüssel zum Verstellen der
Holmhöhe aufbewahrt werden.
