1.1 Maschinenelemente

Anbaustutzen

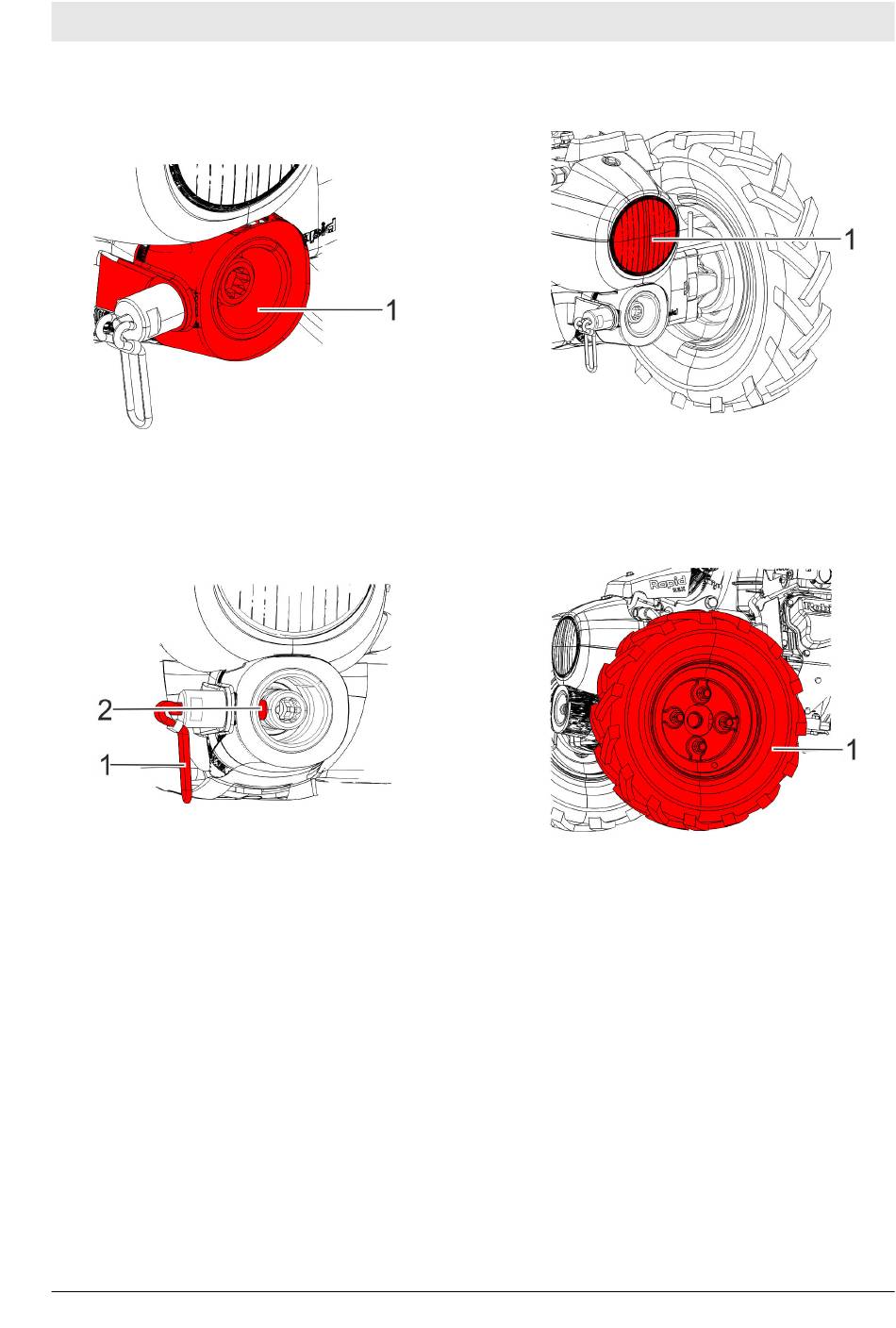

Abb. 2: Anbaustutzen
Am Anbaustutzen (Abb. 2/1) wird ein Anbaugerät
an- oder abgekoppelt.
Verriegelungshebel
Abb. 3: Verriegelungshebel
Mit dem Verriegelungshebel (Abb. 3/1) wird der
Bolzen (Abb. 3/2) in das eingeschobene Anbau-
gerät eingerastet und an die Maschine angekop-
pelt.
Durch Anheben des Verriegelungshebels wird
der Bolzen ausgerastet und das Anbaugerät
kann abgekoppelt werden.
19.10.2018
Pollensieb
Abb. 4: Pollensieb
Das Pollensieb (Abb. 4/1) schützt vor Verunreini-
gungen und Eindringen von Kleinteilen.
Räder
Abb. 5: Rad
Je nach Einsatzzweck, Beschaffenheit des
Bodens und Anbaugerät können verschiedene
Räder (Abb. 5/1) an die Maschine montiert
werden.
