PSCAN-M, PSCAN-B, PSCAN-C
Installation
1. Führen Sie das Erdungskabel in einen Quetschkabelschuh (4) ein.
2. Öffnen Sie die Mutter (3) am Erdungsanschluss.
3. Legen Sie das Kabel des Quetschkabelschuhs zwischen die beiden Unterlegscheiben (1).
4. Ziehen Sie die Mutter wieder an.
4
3

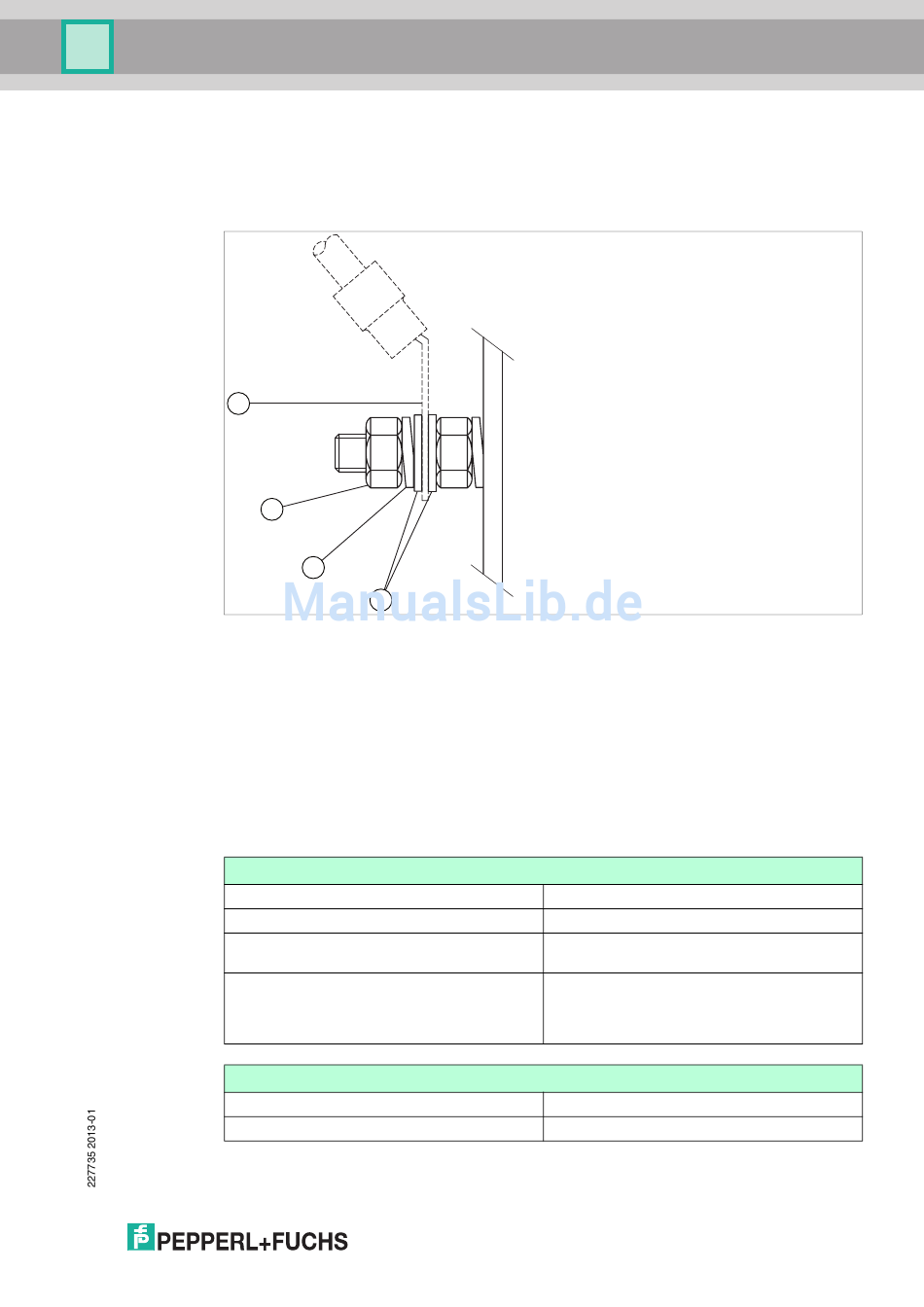

Abbildung 3.11
1
Unterlegscheiben
2
Federring
3
M4 Mutter
4
Quetschkabelschuh
3.4.4
Statusanzeigen PSCAN-M Funk-Barcode-Handheld
Der Barcode-Handheld ist mit zwei LED-Displays und einem Summer ausgestattet, die den
jeweiligen Betriebszustand angeben. (siehe Tabelle)
Legende
H
T
*
#
Parameter laden
Summer*
TTTT
2
1
Potentialausgleichsanschluss am Gehäuse
hoher Ton
tiefer Ton
Die Lautstärke kann vom Anwender
konfiguriert werden.
Der während der Datenerfassung hörbare
"good read" Ton kann vom Anwender mit allen
Summer Befehlen im Kapitel Leseparameter
konfiguriert werden.
Bedeutung
Parameter wurden korrekt geladen
