PSCAN-M, PSCAN-B, PSCAN-C
Installation
Verbindungskabel DATL-A4-0,5-3
PSCAN-B
Einbaustecker
M12
1
2
3
4
5
Hinweis!
Weitere Kabel, die vom ENT-DC / TERMEX / VisuNet zu angeschlossenen Geräten führen,
entnehmen Sie bitte aus den jeweiligen Handbüchern der Geräte.
3.4.3

Erdung Basisstation PSCAN-B

Gefahr!
Explosionsgefahr
Bei Nichtbeachten drohen Personenschäden bis hin zum Tod.
Verbinden Sie den Potentialausgleichsanschluss mit dem Potentialausgleich der Anlage.
(Aderquerschnitt min. 4 mm

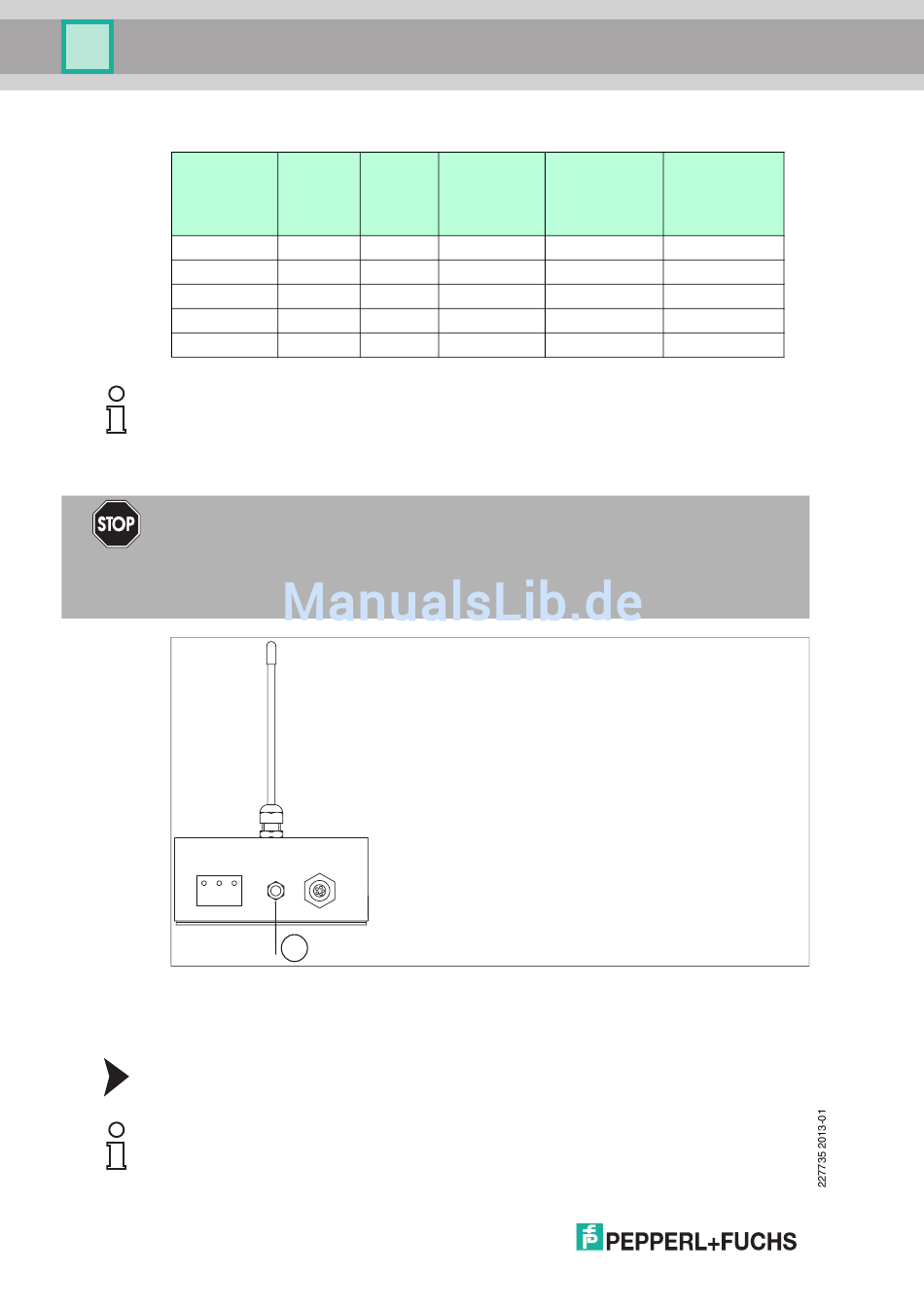

Abbildung 3.10
1 Potentialausgleichsanschluss

Erdung am Potentialausgleichsanschluss auflegen

Hinweis!
Abhängig vom verwendeten Erdungskabel, benötigen Sie einen entsprechenden
Quetschkabelschuh (nicht im Lieferumfang enthalten).
32
ENT-DC
Farbe Signal Anschluss an
blau GND X3.4
grau RX X3.2
gelb TX X3.1
rot US X3.3
n.c. n.c. n.c.
2
)
1
Erdung PSCAN-B
TERMEX VisuNet Ex1
Anschlussraum Anschlussraum
Klemmen- Klemmen-
belegung belegung
X2.4 X2.16
X2.2 X2.14
X2.1 X2.15
X2.3 X2.13
n.c. n.c.
