PSCAN-M, PSCAN-B, PSCAN-C
Installation

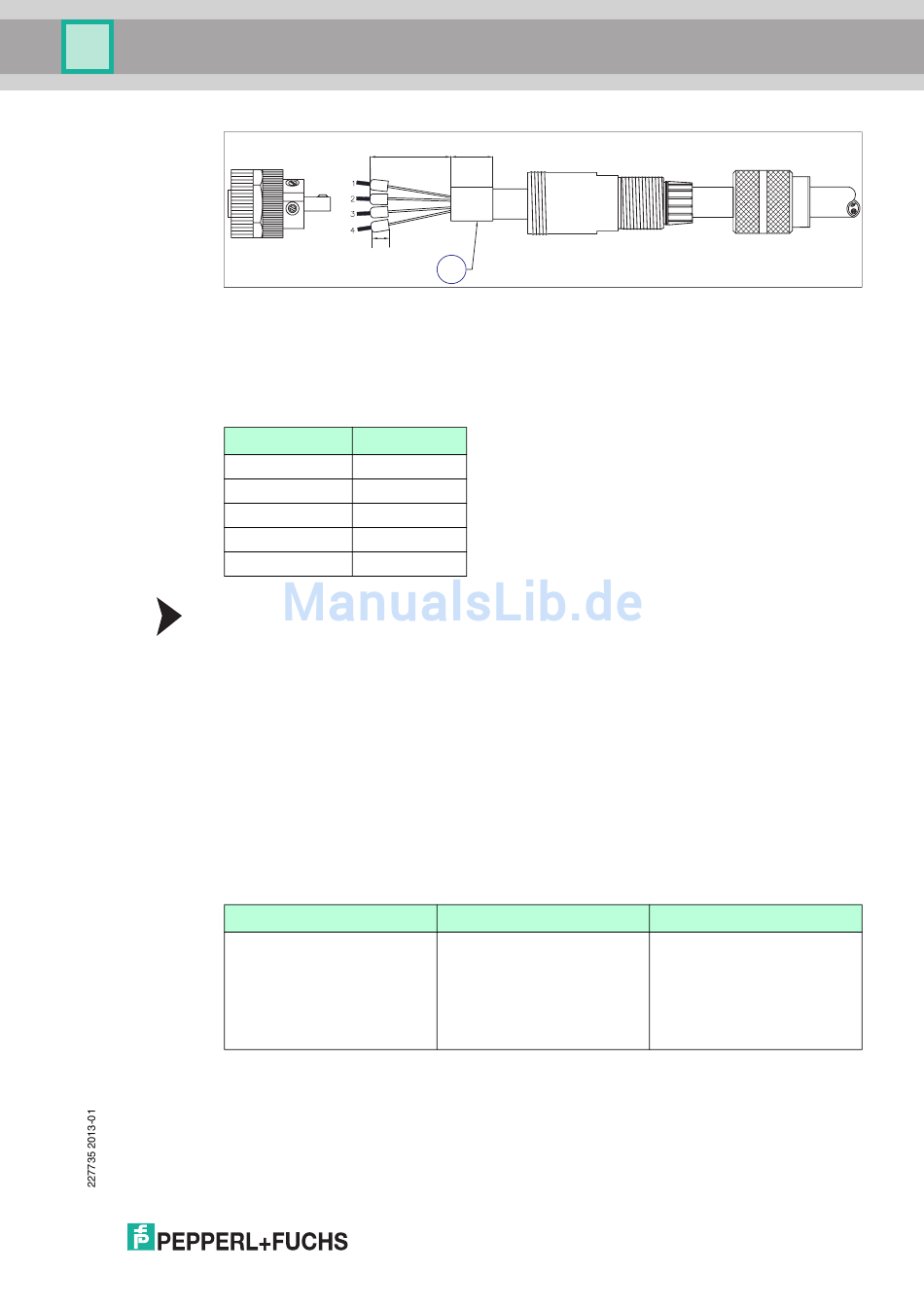

Abbildung 3.9
1
Schirm
Aderbelegung Kabelbuchse M12
Kabel Ader
1
2
3
4
5
Installation Kabelbuchse M12
1. Ziehen Sie die Buchsen Gehäuse, wie in der Zeichnung ersichtlich, auf das Kabel.
2. Manteln Sie das Kabel 23 mm ab.
3. Klappen Sie das Kabelgeflecht / Schirm um und kürzen Sie es auf 12 mm.
4. Umwickeln Sie das Kabelgeflecht zusätzlich mit Kupfertape (nicht im Lieferumfang
enthalten).
5. Isolieren Sie die Kabelenden 5 mm ab und bringen Sie Aderendhülsen an (nicht im
Lieferumfang enthalten).
6. Schrauben Sie die Aderendhülsen, wie aus der Tabelle ersichtlich, an der Kabelbuchse
fest.
7. Schrauben Sie die Kabelbuchse zusammen.
8. Ziehen Sie die Zugentlastung fest.
3.4.2
Kabel für das Barcode-System
Zubehörteil
Verbindungskabel
ENT-DC --- PSCAN-B
TERMEX --- PSCAN-B
VisuNet Ex1 --- PSCAN-B
Aderendhülsen ---
Kabelbuchse M12 (5-polig)
23
12
5
1
Installation Kabelbuchse M12
Signal
GND
Rx
Tx
US
n.c.
Bestellbezeichnung
DATL-A4-0,5-3
Bestellnummer
230262
31
