3.4.7 Beispiel
Wählen sie am Beispiel von 3 Controller Boxen
mit einer Leistung von 56+28+14 kW die
korrekten Rohrleitungsquerschnitte
Controller Box
BOX 90-200
BOX 200-360
Leistung
200<A≤360
90≤A≤200
A (×100W)
Flüssigseite
Φ9.53
(mm)
A. Verteilerleitung der Controller Box.
Es gibt die Verteilerleitungen a~c an den Controller
Boxen. Die erforderlichen Leitungsquerschnitte können
sie der Tabelle 3-6 entnehmen. Der Durchmesser a1/a2
beträgt Φ15.9, der Leitungsquerschnitt b1/b2 beträgt
Φ12.7, der Durchmesser für c1/c2 beträgt Φ 9.5.
B. Hauptleitung der Control Box (siehe Tab. 3-8)
1) Die Hauptleitung L1/L2 mit der Controller Box N1, N2
besitzt im Downstream eine Gesamtleistung von 280+
140=420 die Leitung L1 eine Durchmesser von Φ12.7,
dies erfordert den Verteiler JOINT IN 01 2P für den
Abzweig B.
2) Die Hauptleitung L3/L4 mit der Controller Box N0 N1
N2 und der Gesamtleistung von 560+280+140=980 kW,
benötigt für L3/L4 einen Durchmesser von Φ19.1. Als
Verteiler wird JOINT IN 03 2P für den Abzweig A
gewählt.
3) Für den Verteiler A der Controller Boxen N0 bis N2
mit einer Totalkapazität von 560+280+140=980 ist der
Abzweig JOINT IN 03 2P auszuwählen..
Hinweis: 1) Der Durchmesser der Leitung L3 ist
abhängig von der Außeneinheit. Nehmen sie bei ihrer
Auswahl immer den nächst größeren Durchmesser.
2) Die Sauggasleitung muss gemäß der
Installationsanleitung des Außengerätes ausgewählt
werden.
Tabelle 3-9
BOX 360-560
360<A≤560
Φ12.7
Φ15.9
09

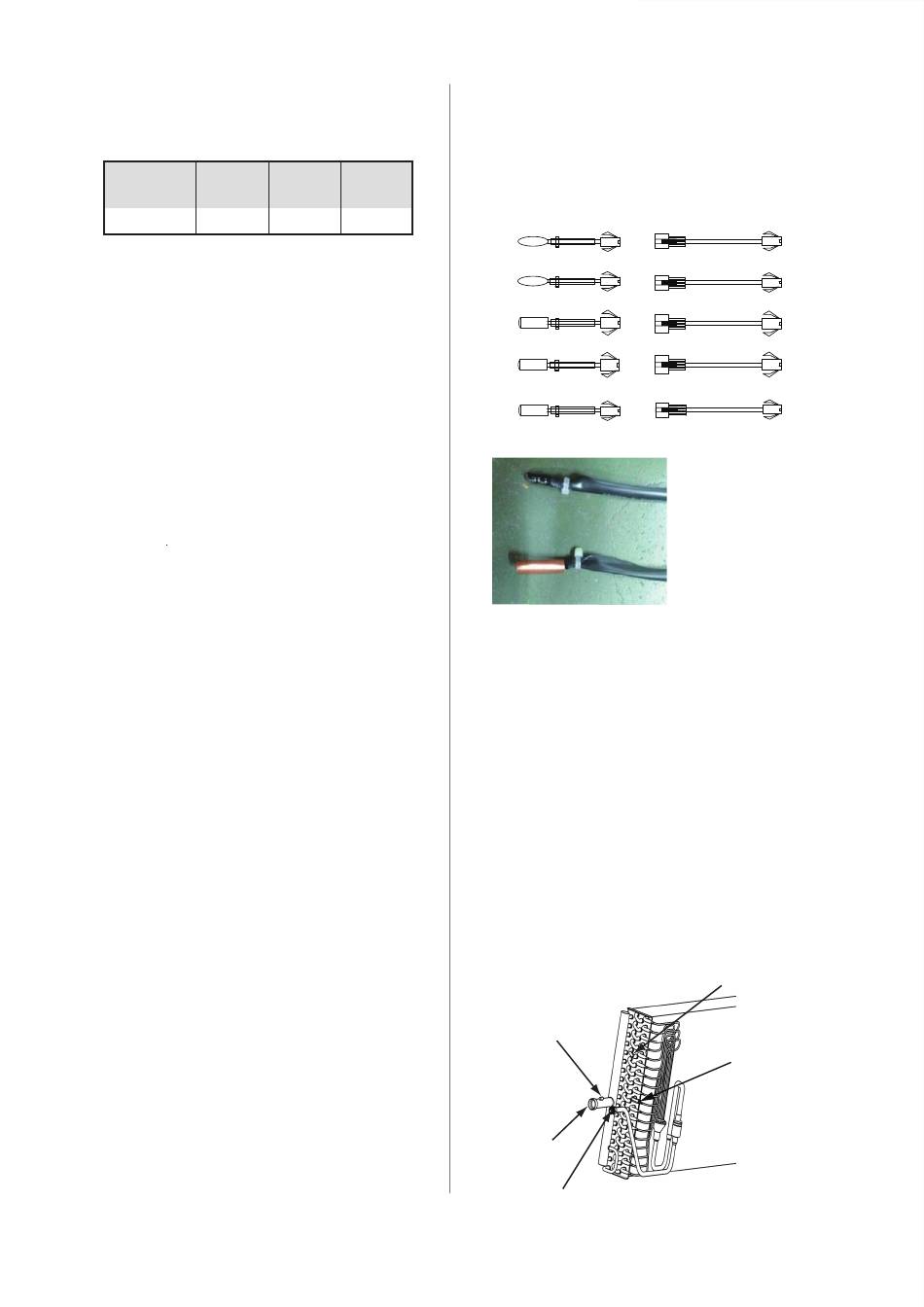

3.5 Anschluss der Temperaturfühler
Im Lieferumfang befinden sich fünf Temperaturfühler
(T1, TA, T2A, T2, und T2B) und fünf
Verlängerungskabel, siehe Abb. 3-8.
Temperaturfühler
T1
weiss
White
TA
weiss
Black
T2
schwarz
Black
T2A
blau
Blue
T2B
rot
Red
Montageort der Temperaturfühler:
T1 Rücklufttemperaturfühler: Er muss in der
Rückluft .montiert werden
T2A Verdampfereintrittsfühler: Er muss am Einlassrohr
des Register installiert werden.
T2 Registerfühler: Der 2-Phasen-Temperaturfühler ist
etwa in mittlerer Höhe am Verdampferbogen zu
positionieren, an der die Temperatur des verdampfen-
den Kältemittels am ehesten erfasst werden kann.
T2B Sauggasfühler. E muss am Registeraustritt
installiert werden.
TA Luftaustrittstemperaturfühler. Er muss nur installiert
werden wenn die Zulufttemperaturregelung gewählt
wird.
Montageort der Temperaturfühler T2A, T2 und T2B
T2B
Sauggas-
leitung
Flüssigleitung
Verlängerungskabel
weiss
schwarz
schwarz
blau
rot
T1, TA
T2A, T2, T2B
Abb. 3-8
T2
T2A
Abb. 3-9
