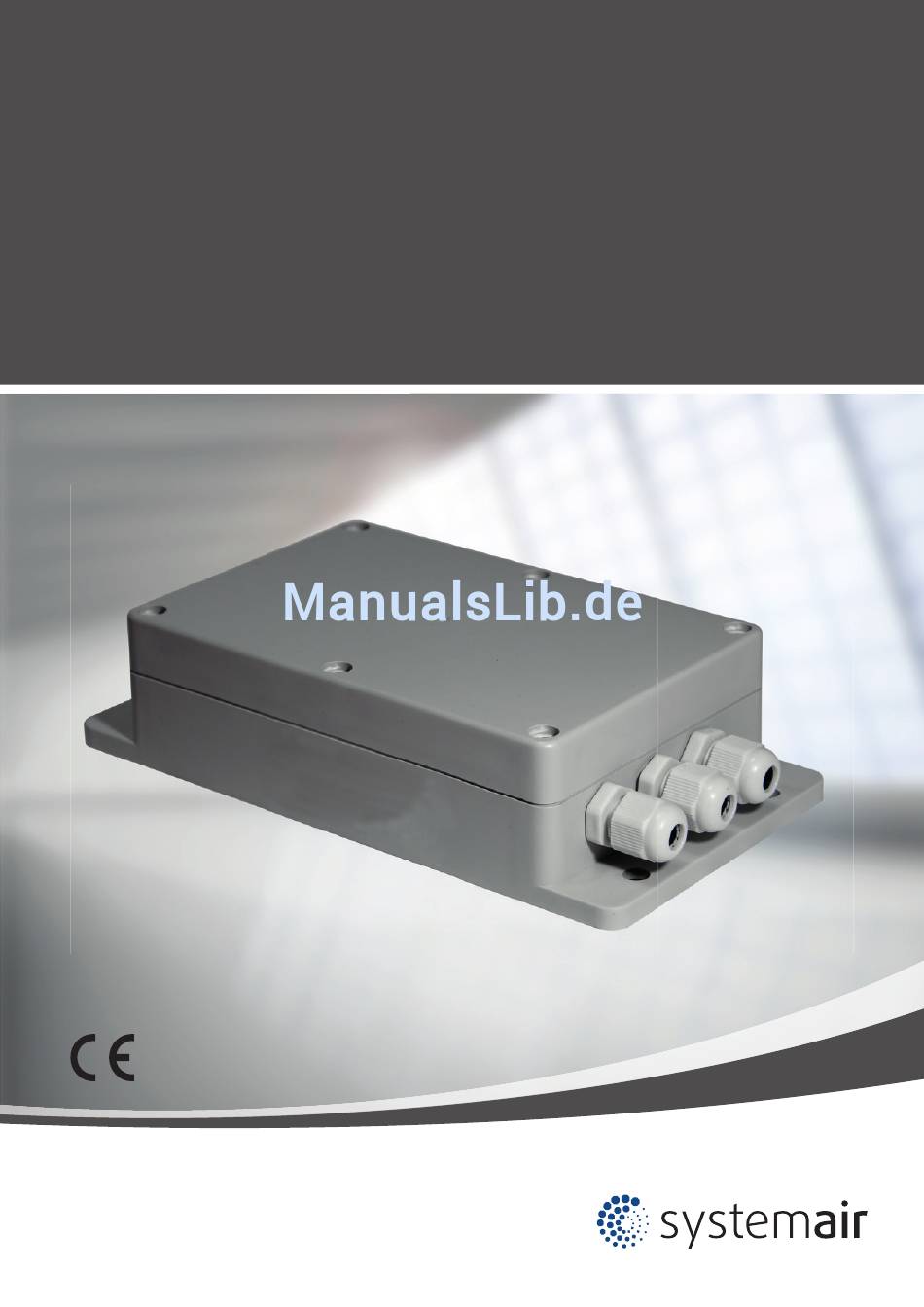

- Seite 1 SPLIT-AHU Kit 8243 SPLIT-AHU Kit 8245 Installations- und Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Installations- und Bedienungsanleitung 1. SICHERHEITSHINWEISE Lesen Sie diese Anleitung sorgfältig. • Diese Anleitung enthält viele hilfreiche Hinweise für die ordnungsgemäße Installation und denTest des Klimagerätes. • Der Hersteller behält sich im Laufe der fortwährenden Verbesserung der Produkte das Recht vor, jederzeit Änderungen an Ausführung und Daten ohne vorherige Ankündigung durchzuführen. - Seite 3 » Dieses Symbol gilt nur für EU-Länder. » Dieses Symbol entspricht der Direktive 2002/96/EG Artikel 10 Information für Anwender und Anhang IV. » Ihr Systemair-Produkt wird mit hochwertigen Materialien und Komponenten gebaut und hergestellt, die recycelt und wiederverwendet werden können.
-
Seite 4: Spezifikation

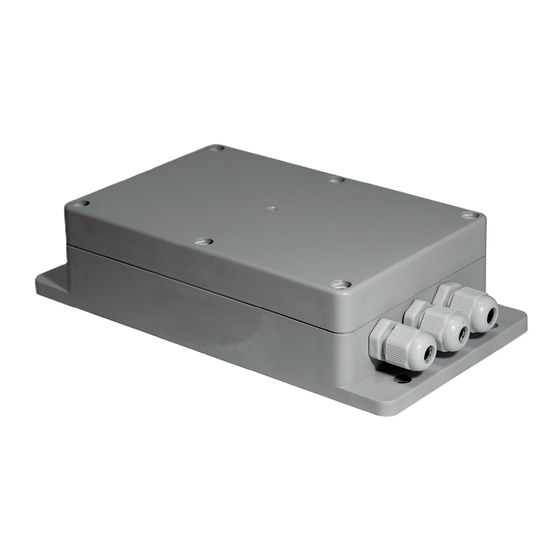

Installations- und Bedienungsanleitung 3. EINLEITUNG Das Steuergerät SPLIT-AHU Kit 8243 und SPLIT-AHU Kit 8245 ermöglicht die Steu- erung von Systemair Split-Außengeräten SYSPLIT OUTDOOR 18/24/30/36/48/60 EVO HP Q. Es bietet die Möglichkeit, die Leistung der Außeneinheit sowie die Betriebsart Kühlen oder Heizen einer Lüftungsanlage oder eines DX-Registers anzusteuern. - Seite 5 Installations- und Bedienungsanleitung 5. ANLAGENSCHEMA Spannungsversorgung 230 V Kommunikation mit Außeneinheit Alarm SPLIT-AHU Kit 8243/8245 Abtauung Kältemittelleitung Temperatur Fühler, nur bei Kühlen 8245 Heizen Wärmeübertrager...
- Seite 6 Installations- und Bedienungsanleitung 6. SCHALTPLAN Digitaler Digitaler Eingang Eingang Kühlen Heizen Außeneinheit Spannungsversorgung 10,5 T E MP 1 0-10V Kommunikation 2 x 0,5 mm² (geschirmt) Alarm Abtauung Temperaturfühler Analoger Ausgang Ausgang (Verdampfer) Eingang 5 A - 250 VAC 5 A - 250 VAC (max.
- Seite 7 Installations- und Bedienungsanleitung Elektrische Anschlüsse: L, N Spannungsversorgung 230 V/1Ph/ 50 Hz ALARM Digitalausgang 5A - 250 V AC oder 5A - 30 V DC. Wenn das Außengerät eine Störung aufweist, wird das Signal aktiviert. DEFROST Digitalausgang 5A - 250 V AC oder 5A - 30 V DC. Wenn das Außengerät im Abtaumodus ist, wird das Signal aktiviert.
- Seite 8 Installations- und Bedienungsanleitung ENC1 Drehknopf zur Auswahl der Außeneinheit. Einstellung Einstellung Außeneinheit Außeneinheit Drehschalter Drehschalter SYSPLIT OUTDOOR 18 EVO SYSPLIT OUTDOOR 36 EVO HP Q (5,3 kW) HP Q (10,5 kW) SYSPLIT OUTDOOR 24 EVO SYSPLIT OUTDOOR 48 EVO HP Q (7,1 kW) HP Q (14 kW) SYSPLIT OUTDOOR 30 EVO SYSPLIT OUTDOOR 60 EVO...
- Seite 9 Installations- und Bedienungsanleitung Nein Überprüfen Sie, ob die Polarität Korrigieren Sie die Verdrahtung. P zu P, Q zu Q, E zu E gegeben ist? Überprüfen Sie, ob das Signal-Kabel tauschen. Signalkabel defekt ist? Nein Nein Klemmen Sie das Kabel ab und Überprüfen Sie, ob das Signalkabel verbinden Sie es erneut.
- Seite 10 10 I Installations- und Bedienungsanleitung 7.3 Ed - Außeneinheit Temperatursensor Störung oder Außengerät Schutz Gerät ausschalten und nach 2 Nein Zeigt die Platine der Außeneinheit Minuten neu starten. einen Fehler an? Zeigt die Platine der Außeneinheit einen Fehler an? Benutzen Sie zur Fehlerbehe- bung das Servicemanual des Außengerätes.
- Seite 11 11 I Installations- und Bedienungsanleitung Anhang 1: Wertetabelle Temperaturwiderstand (°C - kΩ) °C kΩ °C kΩ °C kΩ °C kΩ 115,266 12,6431 2,35774 0,62973 108,146 12,0561 2,27249 0,61148 101,517 11,5000 2,19073 0,59386 96,3423 10,9731 2,11241 0,57683 89,5865 10,4736 2,03732 0,56038 84,2190 10,000 1,96532...
- Seite 12 www.systemair.de...
