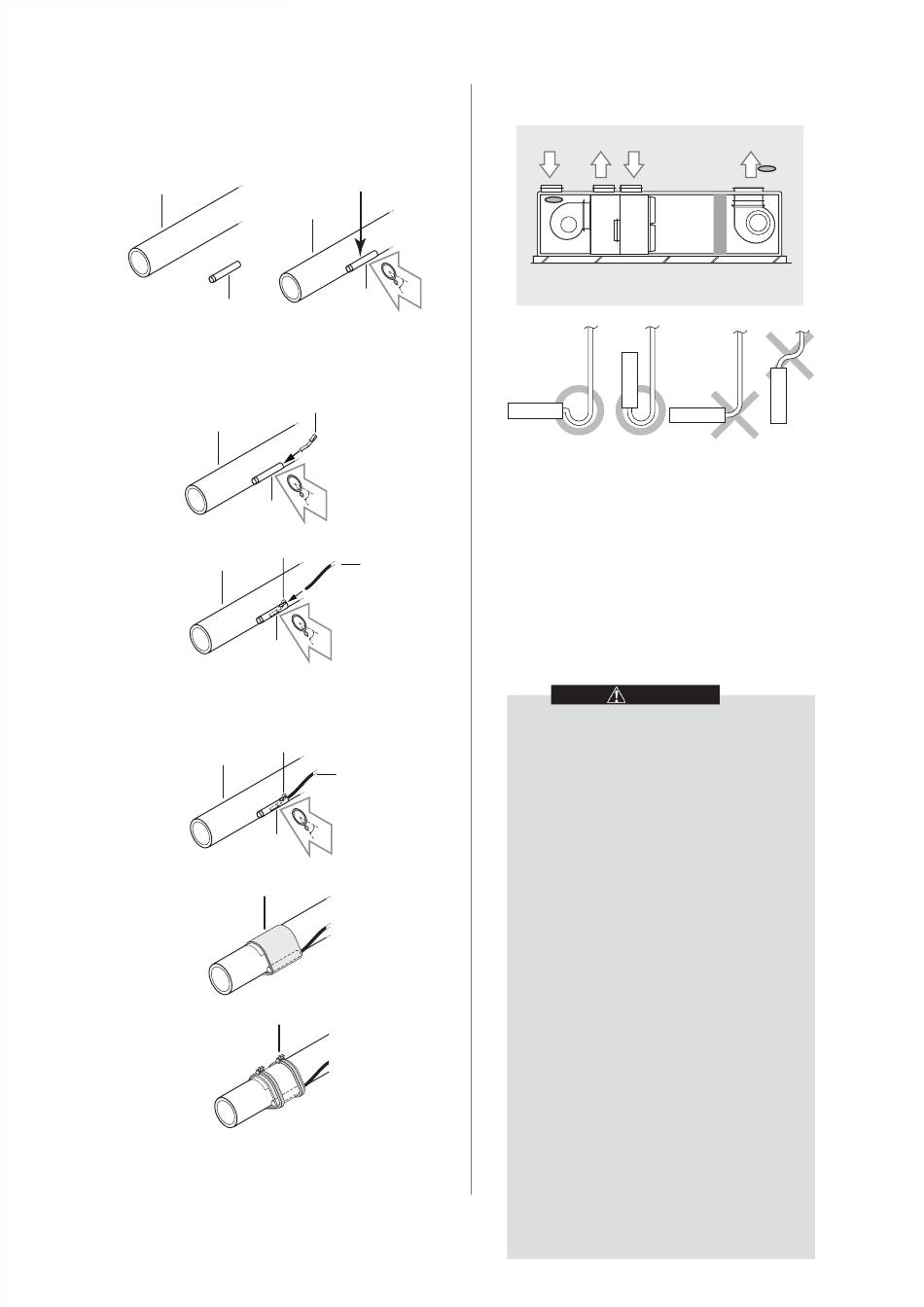

Installation von Temperaturfühler T2A, T2 und T2B
1. Verlöten Sie die Hülsen der Temperatursensoren an
der vorgesehenen Montagestelle.
1
2
2. Führen Sie den Temperatursensor nach der
Befestigung der Hülse in diese ein.
1
2
3
1
2
2. Isoliermaterialien anbringen und mit Kabelbindern sichern.
3
1
2
5
6
Fühlerhülse
1
4 5
2
Abb. 3-10
3
4 5
4
4 5
Abb.3-11
4
4 5
Abb. 3-12
10
Montageort der Innentemperatursensoren T1 und TA
Rückluft
Abluft Außenluft
A
A : Lufttemperatur am Eintritt T1
B : Luftaustrittstemperatur TA (optional)
Verwendung eines Temperaturfühlers mit einem
Verlängerungskabel um eine Verbindung über größere
Distanz zu ermöglichen. Das angebrachte
Verlängerungskabel des Temperaturfühlers ist 9 m lang.
Wenn ein Verlängerungskabel erforderlich ist, verbinden
Sie ein Kabelende mit der Controller Box und das andere
Ende mit dem am RLT-Gerät montierten
Temperatursensor.
3.6 Elektrischer Anschluss
VORSICHT
1. Für das Außengerät und die Controller Box
sollten separate Stromversorgungen mit
Nennspannung verwendet werden.Die im
gleichen System betriebene Controller Box
und andere RLT-Geräte
sollten jedoch die
gleiche Leistung verwenden.
2. Die externe Stromversorgung des
Klimageräts sollte über eine Erdung verfügen,
die mit der Masse-Verdrahtung der
Controller Box und des Außengerätes ver-
bunden ist.
3. Die Verdrahtungsarbeiten müssen durch
qualifiziertes Fachpersonal gemäß des
Schaltplans ausgeführt werden.
4. Die festen Verbindungsleitungen müssen mit
mindestens 3 mm Abstand wegen möglichen
Stromschlägen verlegt sein.
5. Ein Leckageschutz muss mit den
jeweiligen örtlichen und nationalen gesetzlichen
Vorschriften übereinstimmen.
6. Versorgungsspannung und Steuerleitungen
sind getrennt mit ausreichend Abstand
zueinander zu verlegen, um Störeinflüsse zu
vermeiden und deren Kontakt mit dem
Anschlussrohr oder dem Ventilkörper zu
vermeiden. Im Allgemeinen sollten zwei
Verdrahtungen nicht miteinander verdreht
werden, es sei denn, die Verbindung ist gut
verlötet und mit Isolierband abgedeckt.
7. Schalten Sie den Strom erst dann ein, wenn
die elektrische Verdrahtung korrekt
abgeschlossen ist.
Zuluft
B
Abb. 3-13
