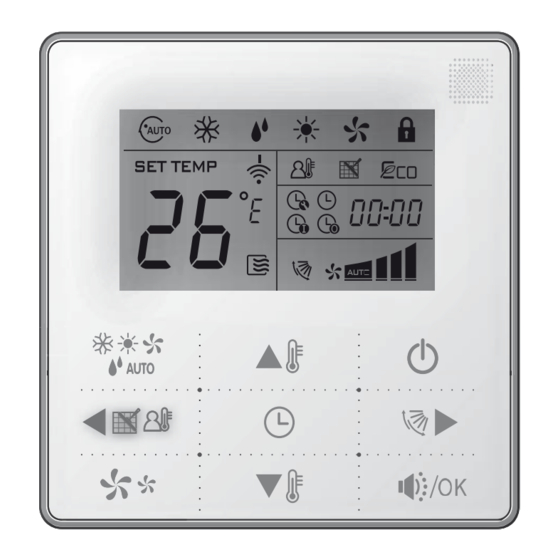

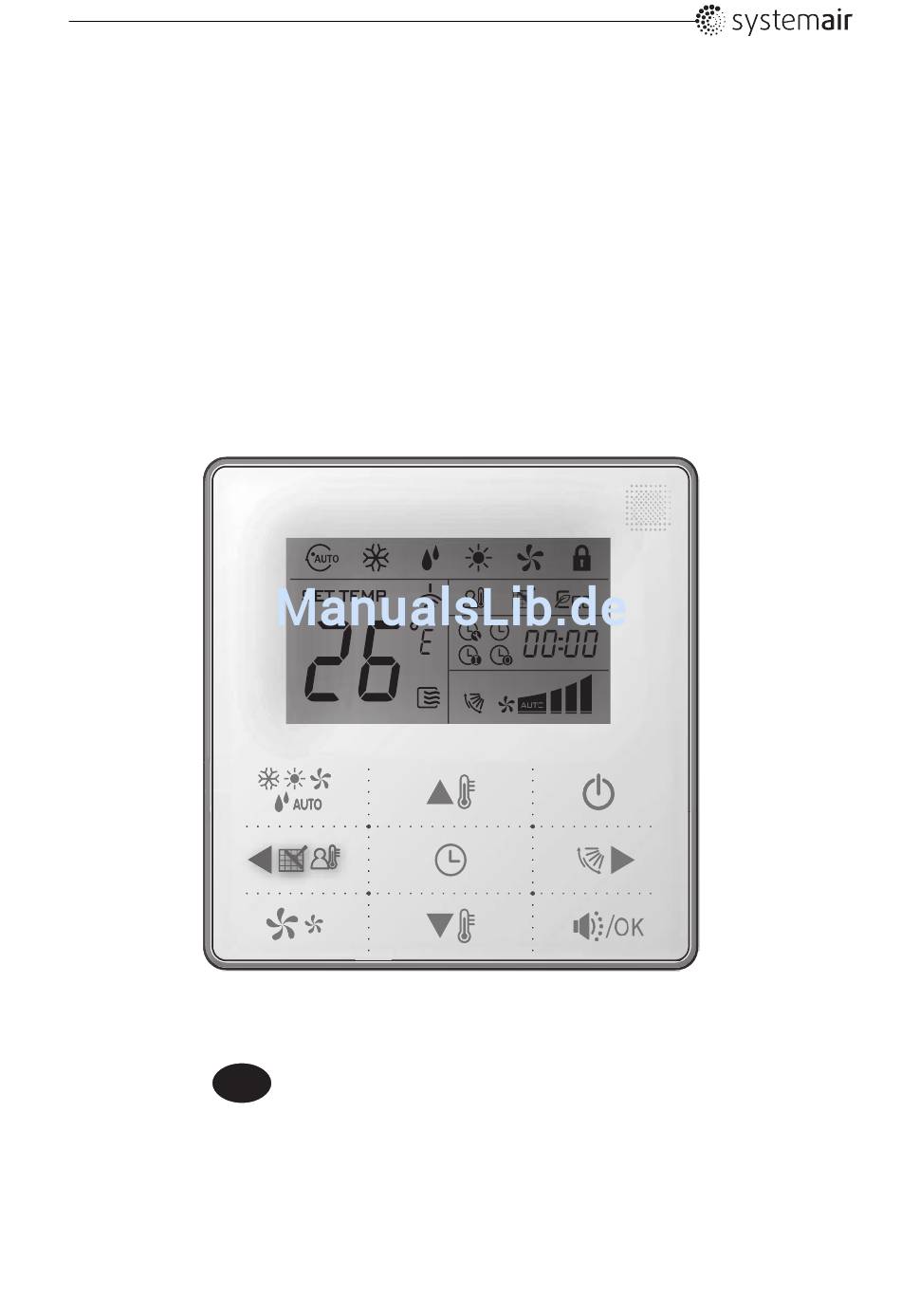

Titelseite
Kabelgebundene Regelung
SYSCONTROL WC 29
Installationsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir SYSCONTROL WC 29

Inhaltszusammenfassung für SystemAir SYSCONTROL WC 29

  • Seite 1 Titelseite Kabelgebundene Regelung SYSCONTROL WC 29 Installationsanleitung...
  • Seite 3 Planung, Installation, Einrichtung, Wartung, Reparatur und Testlauf dieser Geräte unbedingt zu beachten. Systemair AB behält sich das Recht vor, relevante Änderungen und technische Verbesserungen ohne gesonderte Hinweise in dieses Handbuch aufzunehmen. Alle Montage-, elektrotechnischen und kältetechnischen Arbeiten müssen nach nationalen und regionalen Gesetzen, Regeln und Verordnungen erfolgen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise Verwendete Symbole ..........5 Benennung .

  • Seite 5: Sicherheitshinweise

    Die hier aufgeführten Hinweise enthalten hilfreiche Informationen zum Umgang oder Handlungs- weise. Beachten Sie auch diese Hinweise. Benennung Die Kabelgebundene Regelung SYSCONTROL WC 29 wird in diesem Handbuch auch als Kabelfernbedienung SYSCONTROL WC 29 bezeichnet. Beide Bezeichnungen sind als gleich- wertig anzusehen.

  • Seite 6: Allgemeine Sicherheitshinweise

    Sicherheitshinweise Allgemeine Sicherheitshinweise ACHTUNG! Dieses Gerät darf nur von dafür anerkannt ausgebildeten Fachkräften, die mit den Sicherheitsstandards der Elektro- und Klimatisierungstechnik vertraut sind, eingebaut und angeschlossen werden, dabei müssen alle in dieser Anleitung aufgeführten Einbau- und Anschlussanweisungen unbedingt befolgt werden. Fehlerhafte Einbau- und Anschlussarbeiten, Reparaturen und Wartungen können zu Stromschlag, Kurzschluss, Leckagen, Brandgefahr oder Sachschäden führen.

  • Seite 7: Vorbereitende Arbeiten

    Packen Sie das Gerät erst unmittelbar vor dem Einbau aus. Lieferumfang Die kabelgebundene Regelung SYSCONTROL WC 29 wird mit folgenden Zubehör ausgeliefert. Prüfen Sie die Lieferung auf Vollständigkeit. Nicht verwendetes Zubehör lagern Sie bitte für spätere Verwendung ein. Bei fehlenden Artikeln wenden Sie sich umgehend an Ihren Vertriebspartner.

  • Seite 8: Standortwahl

    Installationshinweise Diese Installationsanleitung beschreibt die Vorgehensweise der Montage und des elektrischen An- schlusses der kabelgebundenen Regelung SYSCONTROL WC 29. Beachten Sie auch die Instal- lationsanleitungen der verwendeten Innen- und Außengeräte, wenn Sie die kabelgebundene Re- gelung SYSCONTROL WC 29 installieren wollen.

  • Seite 9: Installation

    Steuerleitung, 4-adrig, mit Abschirmung IR-Empfänger Kabelgebundene Regelung 4-Core Shield Cable, the length is decided by installation Infraed Pipe Länge wird bauseitig festgelegt Steuerplatine/Bedienteil Indoor Unit Switch Board SYSCONTROL WC 29 Innengerät Indoor Unit con002 Installationsanleitung Kabelgebundene Regelung SYSCONTROL WC 29...

  • Seite 10: Verdrahtung

    Verbinden Sie die zwei Enden des mitgelieferten Kabeladapters mit den Klemmen der kabelgebundenen ■ Regelung SYSCONTROL WC 29 und der Steuerleitung vom Innengerät, bzw. des Bedienteils mit IR-Emp- fänger am Innengerät. Verbinden Sie die Klemmen und Adern mit gleichen Bezeichnungen A/B/C/D mitei- nander.

  • Seite 11: Montage Der Rückwand

    Hinweise • Um die kabelgebundene Regelung SYSCONTROL WC 29 zu öffnen, führen Sie einen Schlitzschraubendreher in die Öffnungen auf der Rückseite der Regelung und hebeln Sie vorsichtig das Gehäuse auf, wie in Abb. 3-5 (A) gezeigt. Beachten Sie beim Aufhebeln die Drehrichtung, damit das Gehäuse nicht beschädigt wird.

  • Seite 12: Anschlussrichtungen

    Installation Anschlussrichtungen Die kabelgebundene Regelung SYSCONTROL WC 29 kann unter Putz von hinten angeschlossen werden. Der Anschluss als Aufputzgerät ist von drei Seiten möglich. Dazu sind drei Öffnungen am Gehäuse vorbereitet, die bei Bedarf mit einem scharfen Messer herausgeschnitten werden können.

  • Seite 13: Montage Des Frontteils

    Stellen Sie sicher, dass die Rückwand fest montiert und das Frontteil komplett eingerastet ist, um zu vermeiden, dass die kabelgebundene Regelung SYSCONTROL WC 29 in Teilen oder als Ganzes herabfällt, siehe Abb. 3-9 (B). Das Frontteil darf nicht verkantet ausgesetzt werden.

  • Seite 14: Parametereinstellungen

    Parametereinstellungen Parametereinstellungen Die kabelgebundene Regelung SYSCONTROL WC 29 kann individuell angepasst werden, die Ein- stellmöglichkeiten und Eingabecodes finden Sie in der nachstehenden Tabelle. Der Eingabecode besteht aus zwei Zeichen, das erste Zeichen beschreibt die Art der Funktion und das zweite Zeichen die Einstelloptionen der Funktion.
  • Seite 15 Installationsanleitung Kabelgebundene Regelung SYSCONTROL WC 29...

  • Seite 17: Ec Declaration Of Conformity

    EG-Konformitätserklärung EC Declaration of Conformity Anhang: EG-Konformitätserklärung Der Inverkehrbringer: Systemair GmbH The Distributor Seehöfer Str. 45 D-97944 Windischbuch Tel.: +49-79 30 / 92 72-0 erklärt hiermit, dass folgende Produkte: Produktbezeichnung: Klimageräte Typenbezeichnung: SYSPLIT, SYSVRF Ab Baujahr: 2014 Since year of manufacture allen einschlägigen Bestimmungen der Maschinen Richtlinie RL 2006/42/EG entspricht.
