3

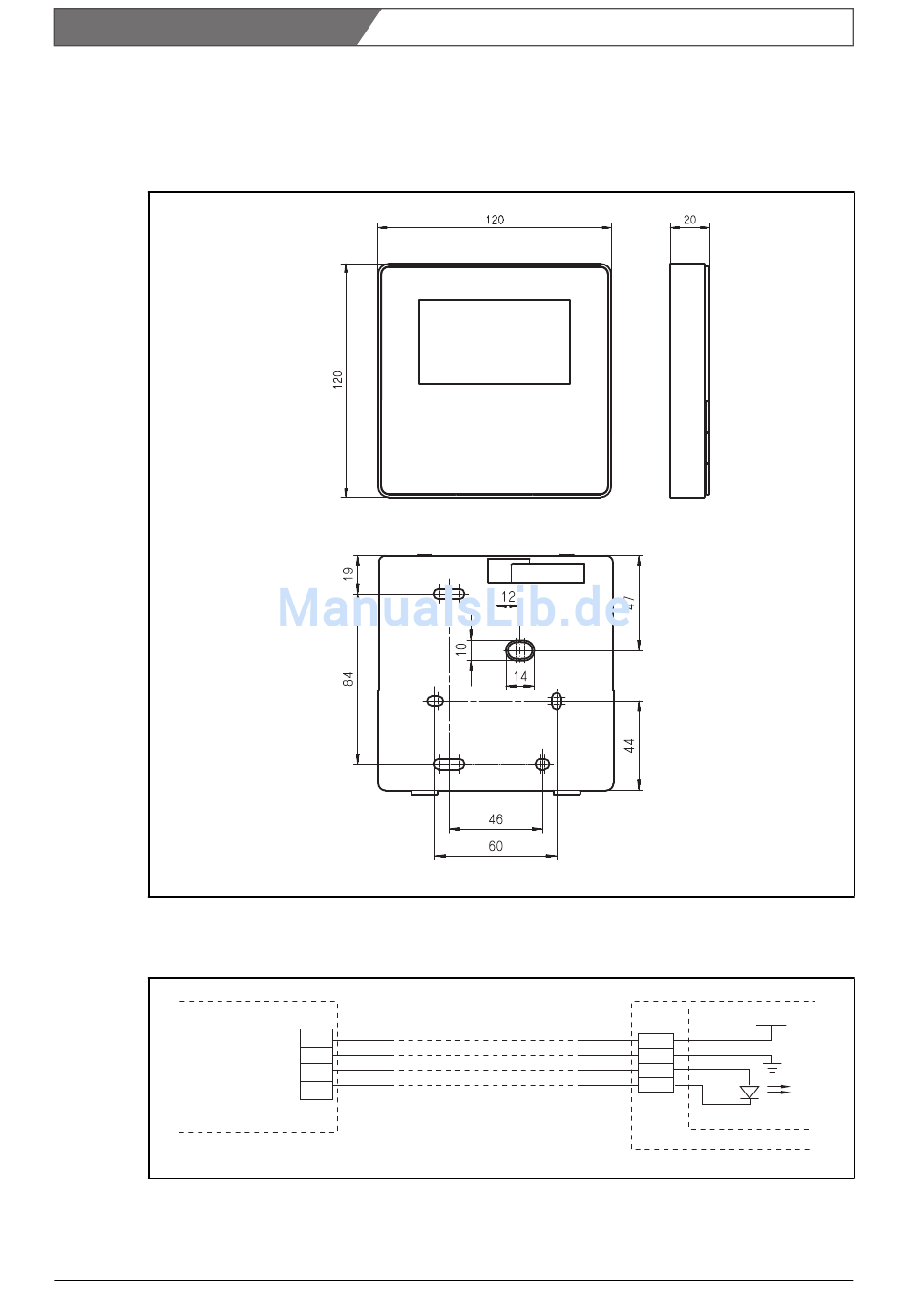

Installation

3.1

Abmessungen

Abbildung 3-1
Alle Maße in mm.
Alle Maße in mm.
3.2

Prinzip der Verdrahtung

Abbildung 3-2
Kabelgebundene Regelung
SYSCONTROL WC 29
Installationsanleitung Kabelgebundene Regelung SYSCONTROL WC 29
C
+5V
D
GND
A
IR+
B
Steuerleitung, 4-adrig, mit Abschirmung
IR-
4-Core Shield Cable, the length is decided by installation
Länge wird bauseitig festgelegt
Installation
Alle Maße in mm.
con001
+5 V
C
D
GND
A
B
IR-Empfänger
Infraed Pipe
Steuerplatine/Bedienteil
Indoor Unit Switch Board
Innengerät
Indoor Unit
con002
9
