Betriebsanleitung PCA1000/6000D2

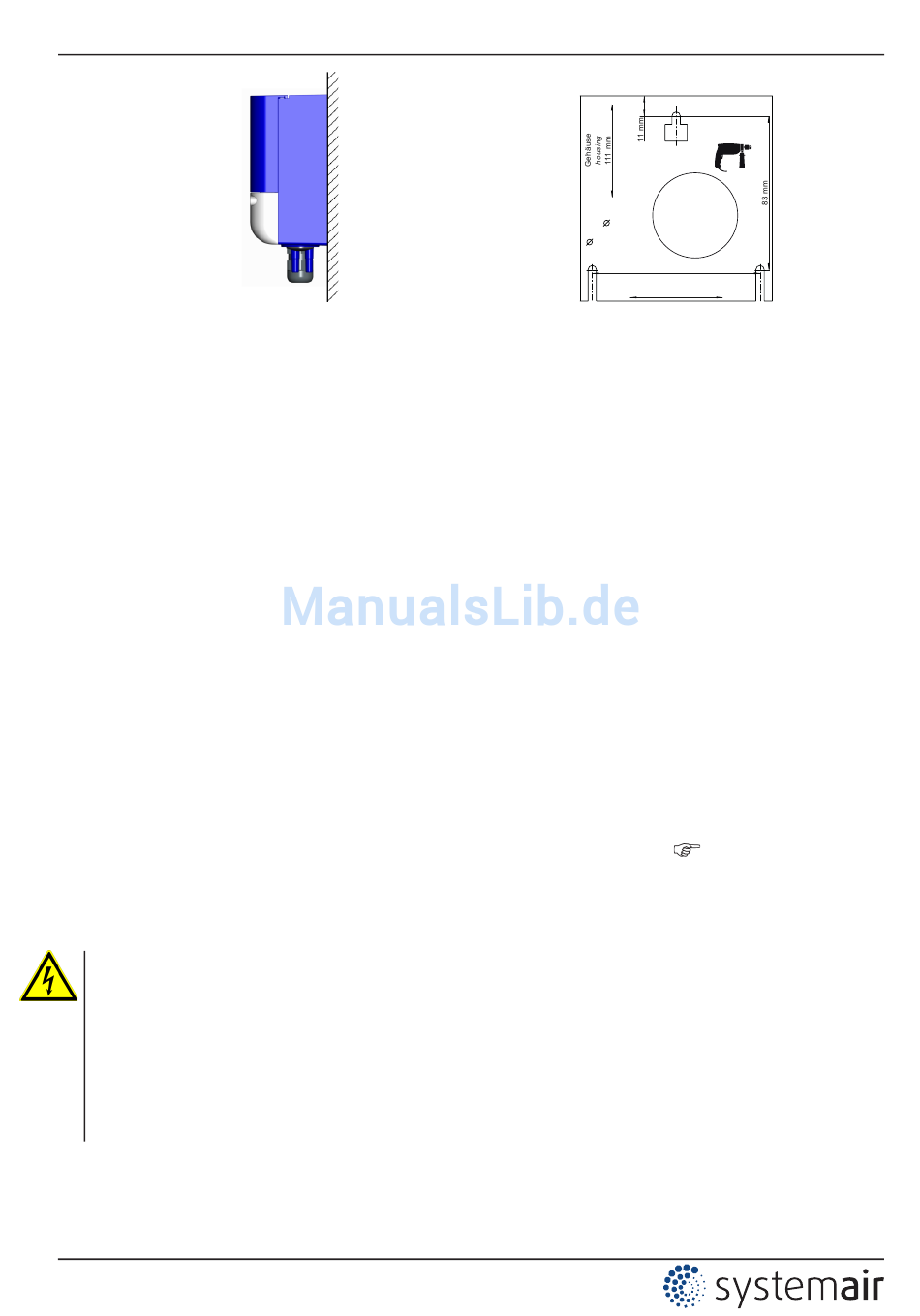

Senkrechte Montage
5 Elektrische Installation
5.1 EMV-gerechte Installation der Steuerleitungen
Um Einstreuungen zu vermeiden, muss auf ausreichenden Ab-
stand zu Netz- und Motorleitungen geachtet werden.
Bei Verwendung einer geschirmten Leitung muss der Schirm ein-
seitig am Signaleingang (des Auswertegerätes) mit dem Schutz-
leiter verbunden werden (so kurz und induktionsarm wie möglich!).
5.2 Anschluss Spannungsversorgung
Anschluss Spannungsversorgung an den Klemmen: "+U
"GND". Dabei ist unbedingt darauf zu achten, dass die Spannung
innerhalb der zulässigen Toleranzangaben liegt (
Daten und seitlich angebrachtes Typenschild).
Gefahr durch elektrischen Strom
Es sind ausschließlich PELV-Stromquellen zu verwenden, die eine
sichere elektrische Trennung der Betriebsspannung nach
IEC/DIN EN 60204-1 gewährleisten.
Es besteht keine Potenzialtrennung zwischen Versorgungsspan-
nung und Ausgangssignal.
L-BAL-E263-D 1551 Index 001
Bohrschablone auf Verpackung
Art.-Nr. 00163445-42
8/20
Elektrische Installation
Bohrschablone
drilling template
Schraube
max
4,5 mm
screw max
4,5 mm
91 mm
Gehäuse / housing
106 mm
Technische
" und
S
