Trane BFSL Technisches Handbuch Seite 92

MIN (I)
MED (II)
MAX (III)
COMMON
ACCESSORI
LEGENDA
B1 = Termostato di sicurezza a riarmo manuale
B2 = Termostato di sicurezza a riarmo automatico
Q1-Q2 = Contattore di comando per inserzione resistenza
Q3 = Relay SPDT di segnalazione intervento sicurezza
S1 = Consenso attivazione bobina contattore Q1
(I°stadio resistivo)
S2 = Consenso attivazione bobina contattore Q2
(II°stadio resistivo)
R1-R2 = Resistenza elettrica
50
BEM
400 V
di una valvola sull'acqua fredda
5
5 5
ACCESSORIES
LEGEND
B1 = Manual reset safety thermostat
B2 = Self reset safety thermostat
Q1-Q2 = Electric heater insertion power switch
Q3 = SPDT alarm relay
S1 = First electric heating stage power switch Q1
approval phase signal
S2 = Full electric heating stage power switch Q2
approval phase signal
R1-R2 = Electric heater

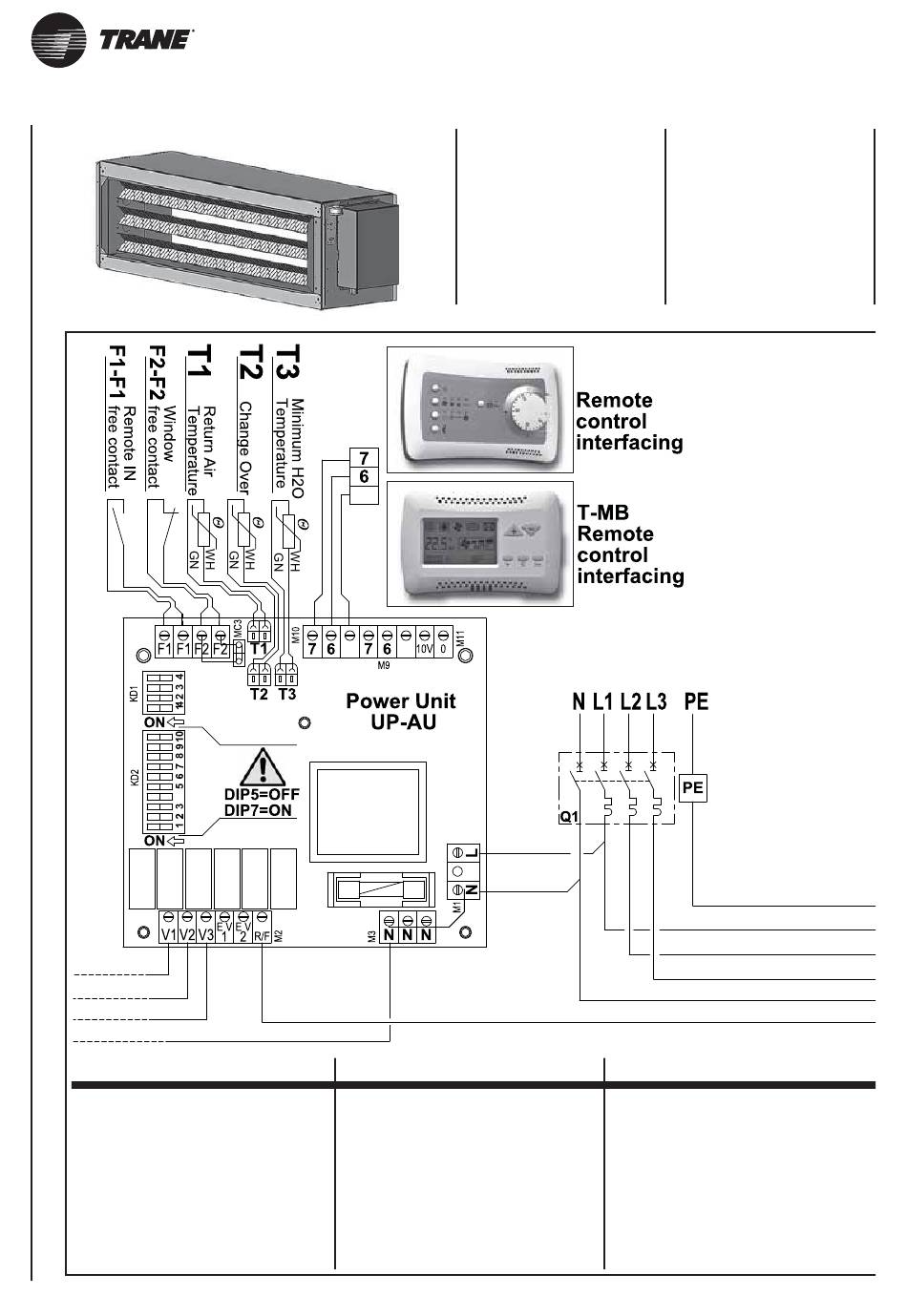

BATTERIA ELETTRICA
CON T-AUTO e T-MB
Possibilità di controllo
termostatico (ON-OFF)
e di una resistenza elettrica
riscaldante.
400V 50Hz
Power Supply
АКСЕССУАРЫ
ОБОЗНАЧЕНИЯ
B1
B2
Q1-Q2 = вставной выключатель питания электронагревателя
Q3
S1
S2
R1-R2
SECTION
OF THE ELECTRIC HEATER
WITH T-AUTO and T-MB
Possibility
of thermostatic control
(ON-OFF)
of a cold water valve
and an electric heater.
= предохранительный термостат с ручным сбросом
= предохранительный термостат с самовозвратом
= реле аварийной сигнализации SPDT
= выключатель питания электронагревателя
первой ступени Q1, сигнал фазы утверждения
= выключатель питания ступени полного нагрева
Q2, сигнал фазы утверждения
= электронагреватель
UNT-SVX038F-YY
