LEGENDA
= Termostato di sicurezza a riarmo manuale
B1
B2 = Termostato di sicurezza a riarmo automatico
Q1-Q2 = Contattore di comando per inserzione resistenza
Q3 = Relay SPDT di segnalazione intervento sicurezza
S1 = Consenso attivazione bobina contattore Q1
(I°stadio resistivo)
S2 = Consenso attivazione bobina contattore Q2
(II°stadio resistivo)
R1-R2 = Resistenza elettrica
LEGEND
= Manual reset safety thermostat
B1
B2 = Self reset safety thermostat
Q1-Q2 = Electric heater insertion power switch
Q3 = SPDT alarm relay
S1 = First electric heating stage power switch Q1 approval
phase signal
S2 = Full electric heating stage power switch Q2 approval
phase signal
R1-R2 = Electric heater
ОБОЗНАЧЕНИЯ
= предохранительный термостат с ручным сбросом
B1
B2 = предохранительный термостат с самовозвратом
Q1-Q2 = вставной выключатель питания электронагревателя
Q3 = реле аварийной сигнализации SPDT
S1 = выключатель питания электронагревателя первой ступени
Q1, сигнал фазы утверждения
S2 = выключатель питания ступени полного нагрева Q2, сигнал
фазы утверждения
R1-R2 = электронагреватель
ERLÄUTERUNG
= Thermostat mit manuellem Reset
B1
B2 = Thermostat mit automatischem Reset
Q1-Q2 = Schalter zur Installation des elektrischen Widerstands
Q3 = SPDT Sicherheitsrelais
S1 = Bestätigung Elektroheizung 1.Stufe Schalter Q1
S2 = Bestätigung Elektroheizung 2.Stufe Schalter Q2
R1-R2 = Elektrischer Widerstand
LEYENDA
= Termostato de rearme manual
B1
B2 = Termostato de rearme automático
Q1-Q2 = Interruptor para la inserciòn de la resistencia électrica
Q3 = SPDT Relé de seguridad
= Aprobación 1 nivel calefacción eléctrica interruptor Q1
S1
S2 = Aprobación 2 nivel calefacción eléctrica interruptor Q2
R1-R2 = Resistencia électrica
LEGENDE
= Thermostaat met handmatige reset
B1
B2 = Thermostaat met automatische reset
Q1-Q2 = Controleer voor installatie elektrische weerstand
Q3 = SPDT Veiligheidsrelais
= Goedkeuring controleer 1 niveau elektro verwarming Q1
S1
S2 = Goedkeuring controleer 2 niveau elektro verwarming Q2
R1-R2 = Elektrische weerstand
46
BEM
400 V
di una valvola sull'acqua fredda

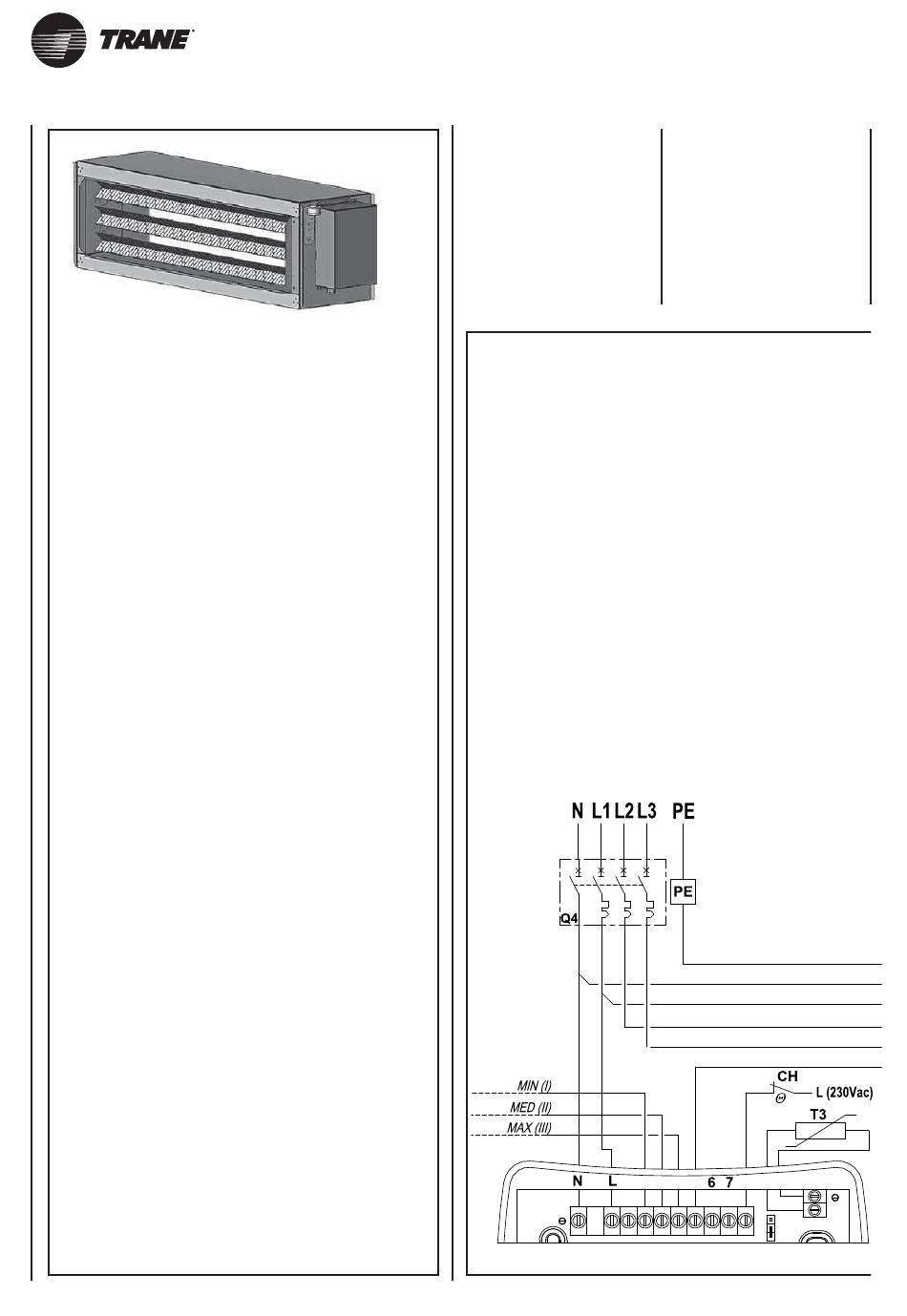

BATTERIA ELETTRICA
CON T-REM
Possibilità di controllo
termostatico (ON-OFF)
e di una resistenza elettrica
riscaldante.
Grandezza
Size
Größe
1÷4
Типоразмер
Tamaño
Grootte
400V 50Hz

Power Supply

1 2 3
M1
SECTION
OF THE ELECTRIC HEATER
WITH T-REM
Possibility
of thermostatic control
(ON-OFF)
of a cold water valve
and an electric heater.
4 5 8
3
M3
2 MC2
1
