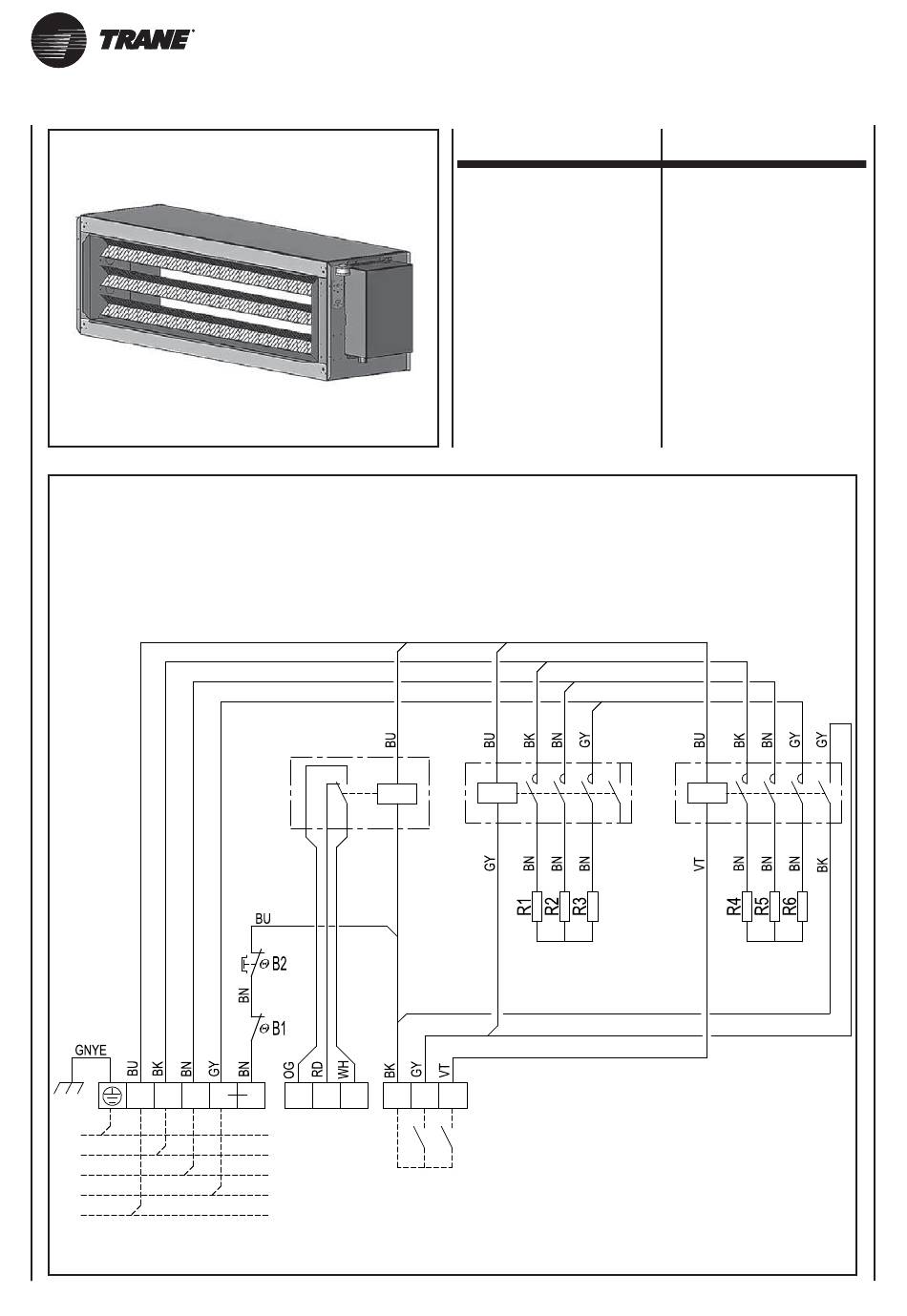

Trane BFSL Technisches Handbuch Seite 80

BEM
400 V
Grandezza
Size
Größe
5÷7
Типоразмер
Tamaño
Grootte
N R S
PE
R
S
T
N
44
Version 400 V
14
12
Q3
11
T T
4 5 6
ACCESSORI
LEGENDA
B1 = Termostato di sicurezza
a riarmo manuale
B2 = Termostato di sicurezza
a riarmo automatico
Q1-Q2 = Contattore di comando
per inserzione resistenza
Q3 = Relay SPDT
di segnalazione
intervento sicurezza
S1 = Consenso attivazione
bobina contattore Q1
(I°stadio resistivo)
S2 = Consenso attivazione
bobina contattore Q2
(II°stadio resistivo)
R1-R2 = Resistenza elettrica
A1 L1 L2
A1
Q1
A2 T1 T2
A2
1 2 3
S1 S2
ACCESSORIES
LEGEND
B1 = Manual reset safety
thermostat
B2 = Self reset safety
thermostat
Q1-Q2 = Electric heater insertion
power switch
Q3 = SPDT alarm relay
S1 = First electric heating stage
power switch Q1 approval
phase signal
S2 = Full electric heating stage
power switch Q2 approval
phase signal
R1-R2 = Electric heater
L3 13 A1 L1
Q2
T3 14 A2 T1
L2 L3 13
T2 T3 14
UNT-SVX038F-YY UNT-SVX038F-YY
