6.4.3. 水平安装
当潜水泵为水平安装时则必须遵守如下规定:
* 泵 的安装必须保证其轴线位于池塘，水箱或容器底
部以上至少0.5米。
* 安 装一补充的逆止阀，因为泵所带的阀不能确保在
水平位置时良好密封。
* 当启动时，本机组必须能良好的排气。
6.4.4. 电机的冷却
如果井的直径比泵径要大得多,就有必要安装一个冷
却水流的屏蔽罩(一种水流导向管)。
这是一个外套管用来保证对电机进行冷却的水流有足
够的流速和流量(详见电机说明)。

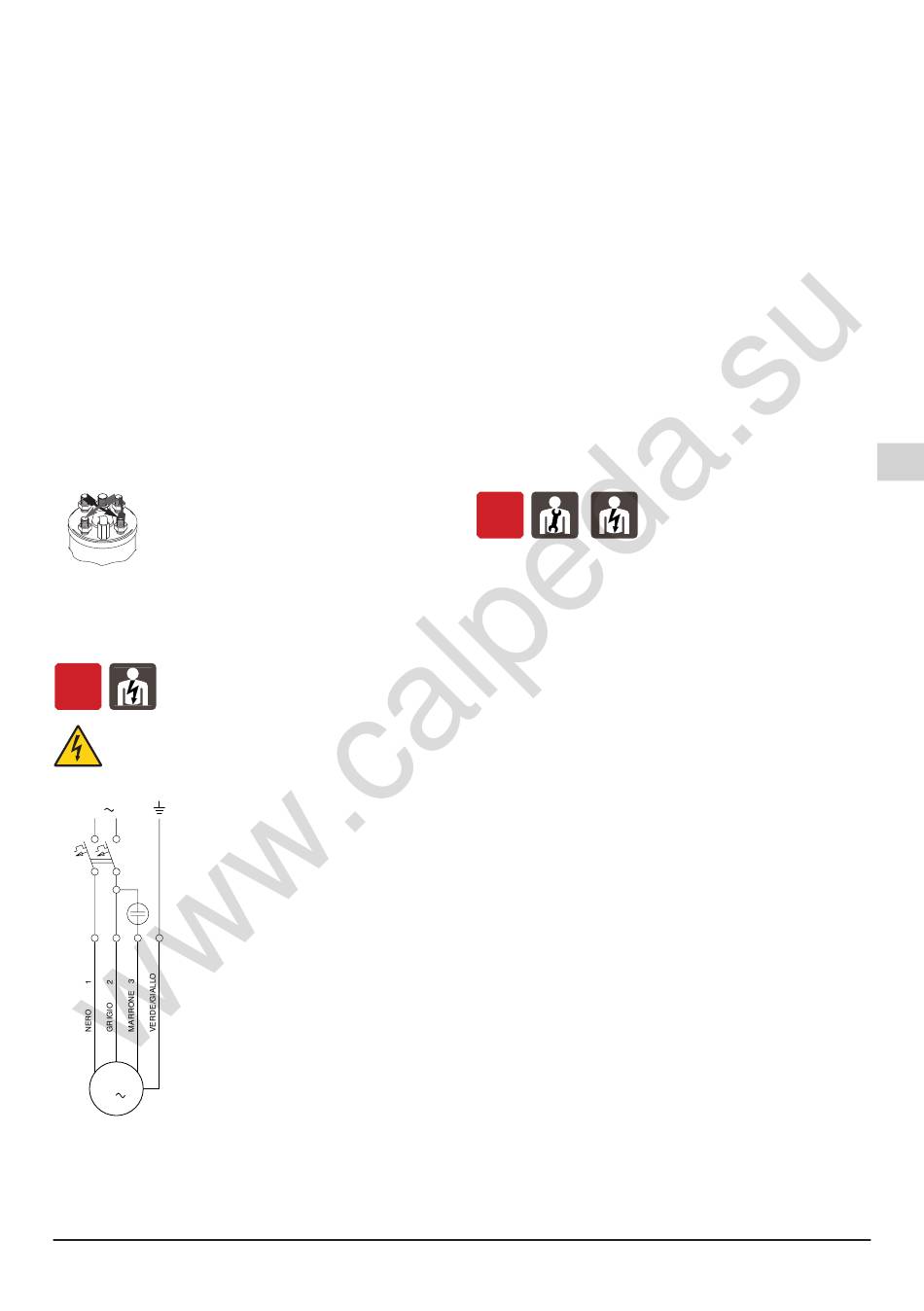

6.4.5. 泵的组装
深井泵供货时通常电机与泵体是分开（4SD泵例外）.
组装时把联轴节及泵-电机吸入口支架对接起来。
这时先把对接面清理干净，接着把泵的吸入口支架与
电机颈部相对接，把泵的槽与电机轴相对接，再对接
法兰，用螺母按常规紧固。
把螺母按图面所显示的方向紧固。
3
1
扭矩建议是10\Nm (4"电机)
4
2
用电缆护板把电缆附着于泵，并把过滤
器放置在吸入口支架外。
必须遵守电机本身的使用说明(如果能得
到使用说明的话)。
6.5. 电气联接
OFF
必须由合格电工根据当地规范进行电气联接.
必须遵守安全标准.
泵-电机机组必须可靠地接地其出
水管必须为非金属管，确保其出水
1
管必须为非金属管，确保所接电源
频率及电压与铭牌所示相一致.
电气控制板必须包括如下内容：
* 电源断路开关，各极之间的间隙
不小于3mm。
* 电机保护器，其保护电流值较铭
牌所示有一定裕度。
* 根据电机所示的数值， 为SDM
单相电机提供一个电容。
作为用于游泳池，花园池塘的泵，
必须在电源线路中安装漏电保护
器，其灵敏度不大于30毫安.
M
对于额定功率超过11KW的泵，建
1
4.93.128/2
议在控制板上装备有Y/△(星-三角)
起动器或者阻抗起动器。
安装水位控制开关以保护泵免于干
态运行。
SD, SDX, SDS_Rev16 - 安装使用手册
6.5.1. 电缆联接
必须根据功率，距离，电压降和温度来选择动力电
缆。
对于井的电缆联接，请使用热收缩的绝缘套管或其他
用于潜水用电缆的联接系统。
在把电机放入井内以前，用适当仪器来检测各相之间
的连续性(即不能缺相)并进行各单相之间以及各相对
地之间的绝缘性的测试。
6.5.2. 使用变频器的操作
使用变频器时，应当使变频器的频率在30hz至60hz
之间。
从0Hz升到30Hz和从30降到0Hz变频器的运行时间应
在秒之内。
7. 启动和运行
7.1. 启动前的预检
当存在有故障的部件时不要启动本产品
7.2. 首次启动
OFF
决不要干态运行，即使是短时间的试运行也不可以.
启动泵时把闸阀关到最小，一直到出水管把空气完全
排净为止。
对于三相电机，应确保其旋转方向的正确。
为此目的，应把闸阀半开，检查启动后压力表的压力
及目测其流量，切断电源，倒换控制板上两相的接
头，再次启动并再次检查压
力及流量，正确的转向所提供的压力及流量会大得
多，因而有明显的区别。
应确保水中不存在的残余沙粒或者沙粒含量处于最低
限度。
不允许在闸阀开启过大的情况下启动或运行泵。
确保泵在其性能曲线的额定范围内运行并确保电机输
出电流不超过额定值。
否则，请调整出水口的闸阀或任何压力开关的设定。
禁告：应避免在关闭出水口情况下长时间的运行。
7.3. 发电机供电
开关的切换顺序是极其重要的，如果不能正确实施，
可能损坏电动机合发电机。
因此：
-永远在无负载时，开关发电机！
具体含义是：
-启动：先启动发电机，而后启动电机！
-停机：先停止电机，而后停止发电机！
