Solarmodul-Erdung am Pluspol: Zusammengeführte
Solarmodul-Stränge mittels Anschlussverteiler an-
schließen
Allgemeines
Die folgenden Arbeitsschritte gelten nur, wenn seitens des Solarmodul-Herstellers eine
Solarmodul-Erdung am Pluspol erforderlich ist.
Werden mehrere Solarmodul-Stränge außerhalb des Wechselrichters zu einem Solarmo-
dul-Strang zusammengeführt, kann der Strom des Solarmodul-Stranges größer sein, als
der zulässige Strom einer DC-Anschlussklemme (20 A).
In diesem Fall können die DC-Kabel optional mittels Anschlussverteiler am Wechselrichter
angeschlossen werden.
Zusätzlich erfor-

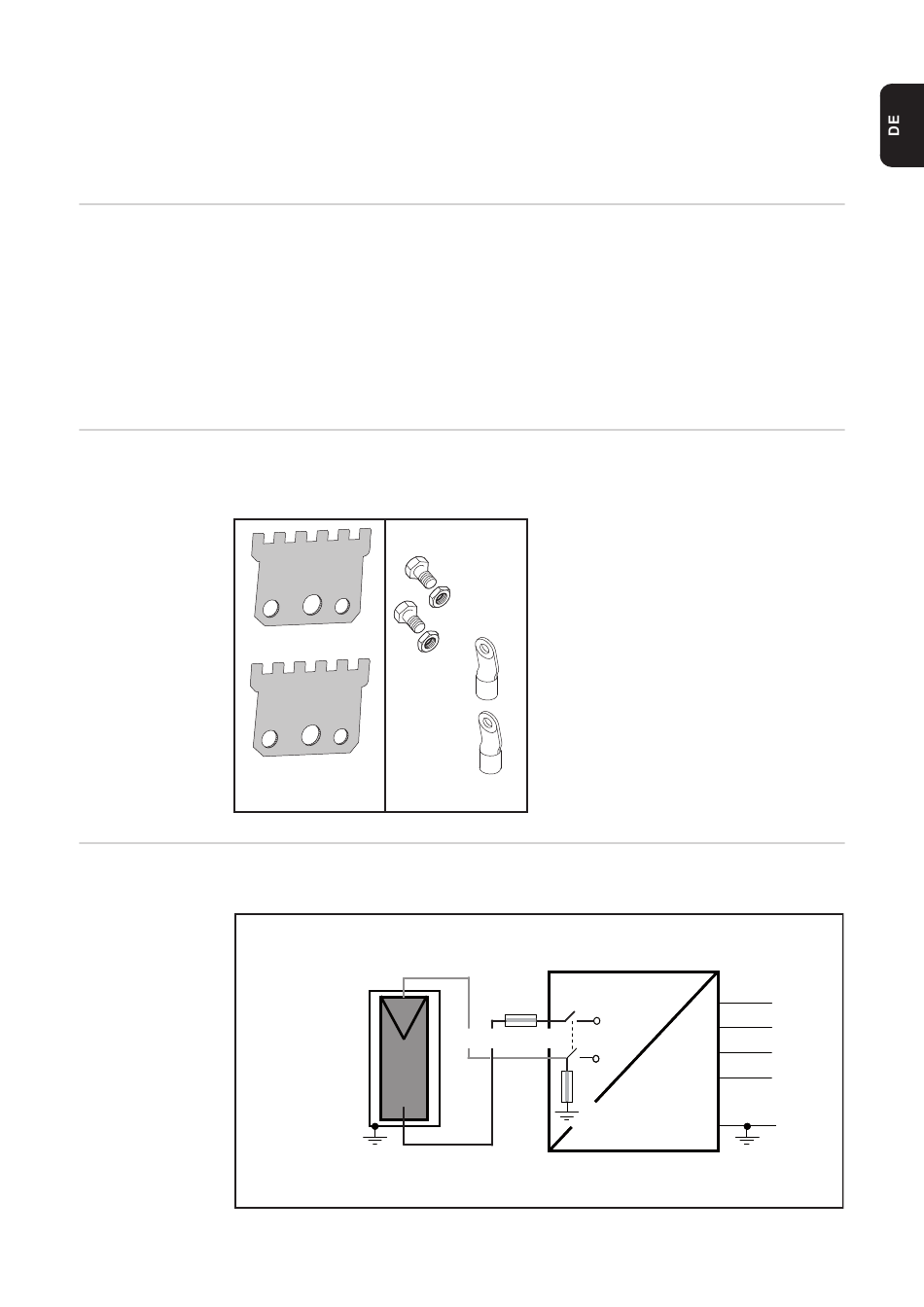

Für das Anschließen von DC-Kabeln mittels Anschlussverteiler werden folgende Bauteile
derliche Bauteile
benötigt:
Solarmodul-Er-
Solarmodul-Erdung am Pluspol mit Sicherung:
dung am Pluspol
Option
Solar module
DC+
-
2 Anschlussverteiler
(serienmäßig bei Fronius IG Plus
10.0-1/10.0-3/11.4-1/11.4-3/12.0-3
oder
als Option bei Fronius verfügbar)
-
Kabelschuhe
Kabelschuhe entsprechend den vor-
handenen DC-Kabeln auswählen
-
Sechskantschrauben
-
Sechskantmuttern
passend zu den Kabelschuhen
Inverter
DC main switch
=
=
String fuse
~
~
GFDI fuse
DC-
N
L1
L2
L3
GND
65
