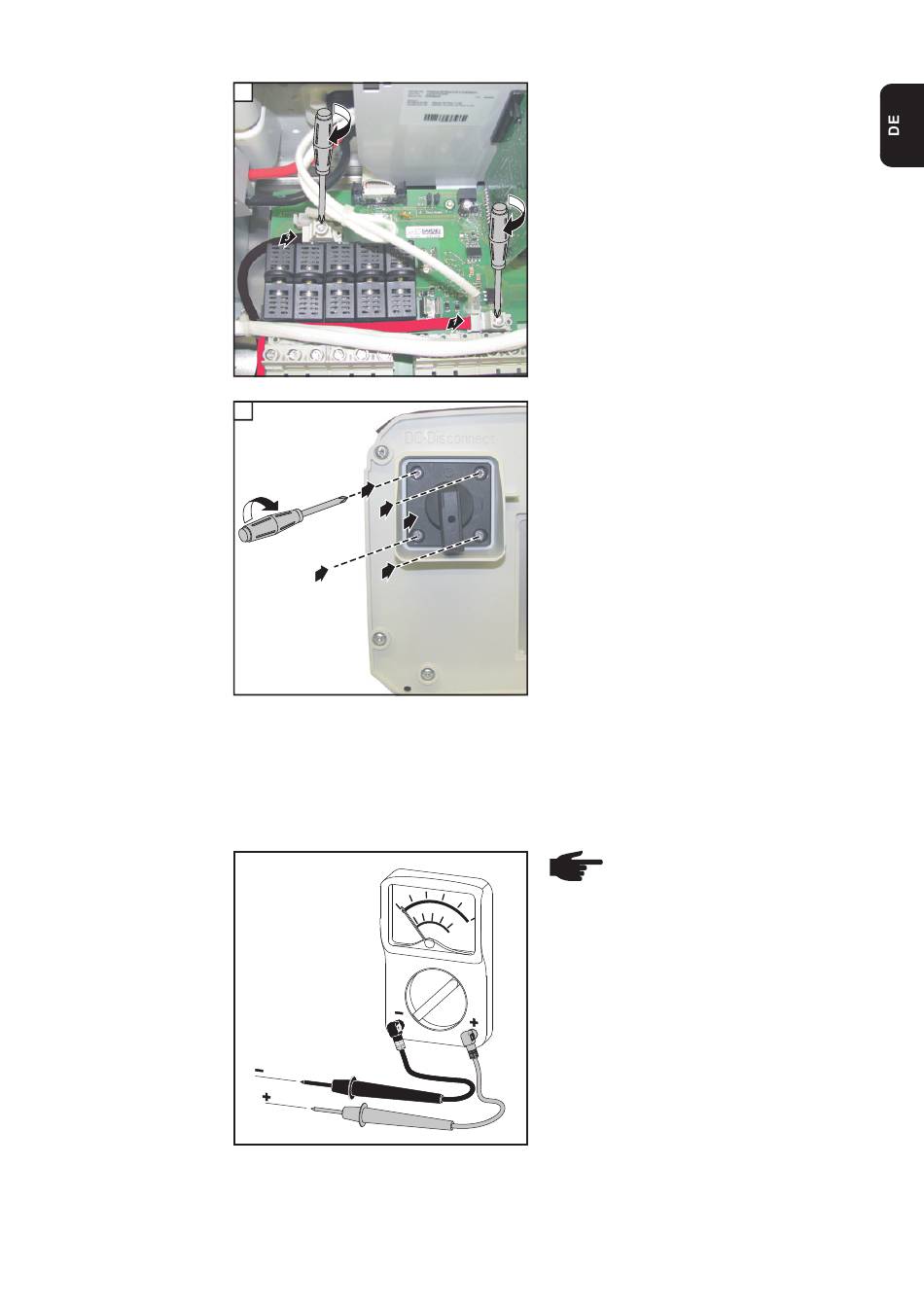

Für das Anschließen von mehr als einem Solarmodul-Strang an den DC Anschlussklem-
men empfiehlt Fronius folgende Vorgehensweise:
1.
Metallbolzen mit Sicherungsabdeckung aus den Sicherungshaltern entfernen
2.
Solarmodul-Stränge anschließen
3.
Spannung und Polarität auf allen verwendeten DC Anschlussklemmen überprüfen
4.
Metallbolzen oder korrekt dimensionierte Strangsicherungen wieder einsetzen
-
Rotes Kabel am DC- Anschluss an-
schließen
-
Schwarzes Kabel am DC+ Anschluss
anschließen
2
DC-
-
Schaltergriff und Schalterplatte einset-
zen (1)
-
Schaltergriff und Schalterplatte mittels
4 Schrauben fixieren (2-3-4-5)
Anzugsmoment: 2.21 ft. lb.
HINWEIS! Das Anschließen der
DC-Kabel mit falscher Polarität
kann den Wechselrichter beschä-
digen.Polarität und Leerlauf-
Spannung überprüfen!
Die DC-Spannung darf 600 V nicht über-
steigen, unabhängig von der Temperatur.
