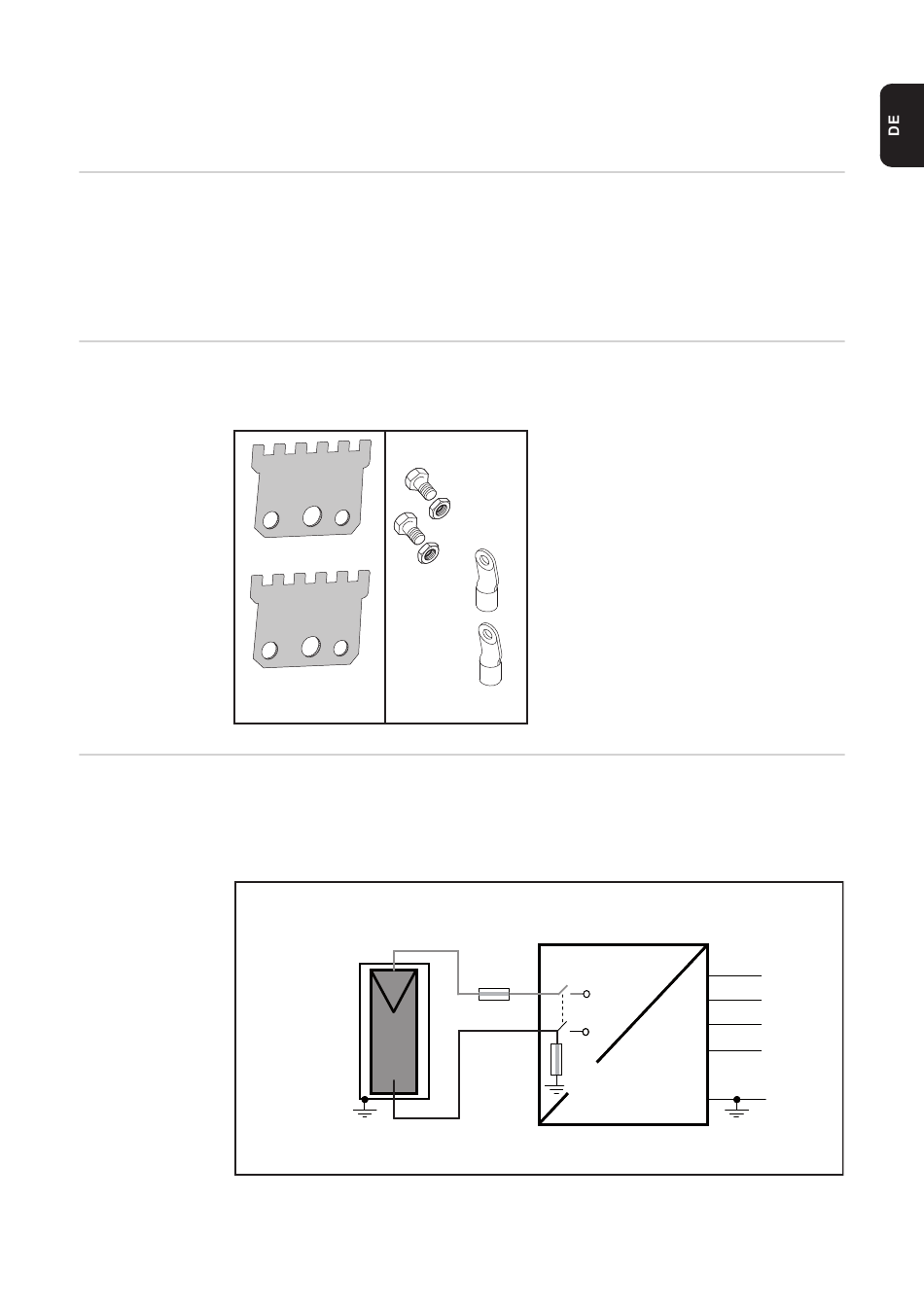

Zusammengeführte Solarmodul-Stränge mittels An-
schlussverteiler anschließen
Allgemeines
Werden mehrere Solarmodul-Stränge außerhalb des Wechselrichters zu einem Solarmo-
dul-Strang zusammengeführt, kann der Strom des Solarmodul-Stranges größer sein, als
der zulässige Strom einer DC-Anschlussklemme (20 A).
In diesem Fall können die DC-Kabel optional mittels Anschlussverteiler am Wechselrichter
angeschlossen werden.
Zusätzlich erfor-
Für das Anschließen von DC-Kabeln mittels Anschlussverteiler werden folgende Bauteile
derliche Bauteile
benötigt:
Solarmodul-Er-
Der Wechselrichter ist serienmäßig für eine Solarmodul-Erdung am Minuspol ausgelegt.
dung
Die Solarmodul-Erdung erfolgt über eine Sicherung im Wechselrichter.
Solarmodul-Erdung am Minuspol mit Sicherung:
Option
Solar module
DC+
DC-
-
2 Anschlussverteiler
(serienmäßig bei Fronius IG Plus
10.0-1/10.0-3/11.4-1/11.4-3/12.0-3
oder
als Option bei Fronius verfügbar)
-
Kabelschuhe
Kabelschuhe entsprechend den vor-
handenen DC-Kabeln auswählen
-
Sechskantschrauben
-
Sechskantmuttern
passend zu den Kabelschuhen
Inverter
DC main switch
=
String fuse
GFDI fuse
N
L1
L2
L3
~
GND
53
